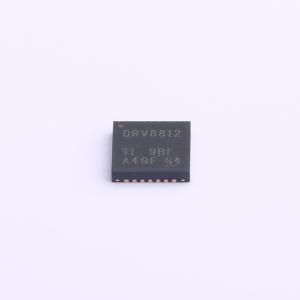

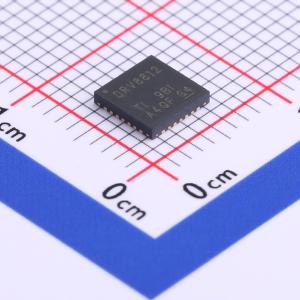

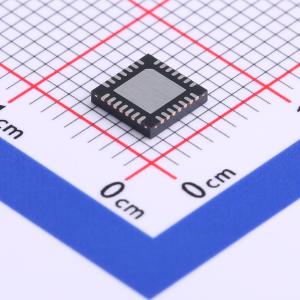

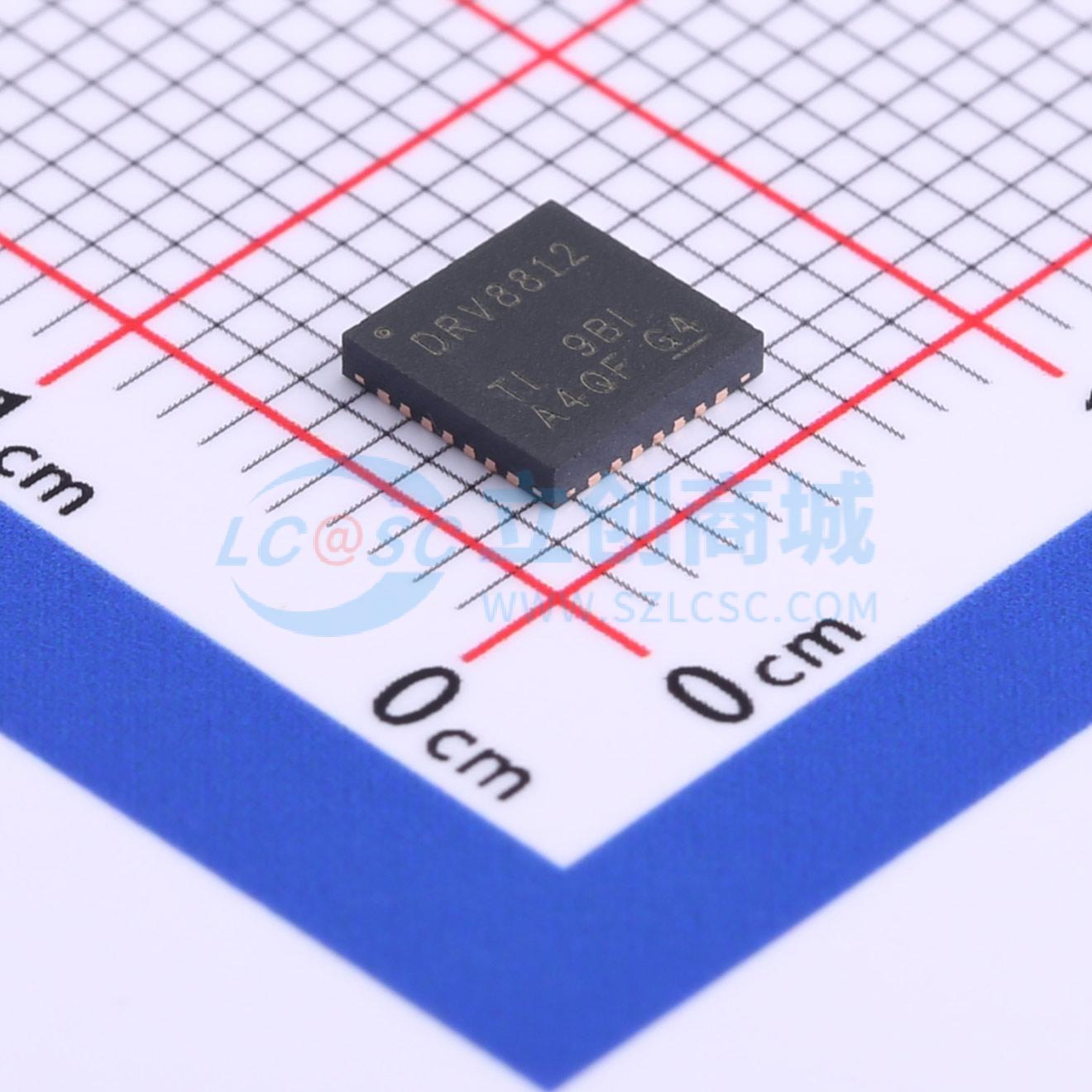

DRV8812RHDR

双桥式电机控制集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8812 具有电流调节功能的 45V、1.6A 双极步进或双通道 H 桥电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8812RHDR
商品编号: C575584
商品封装: VQFN-28-EP(5x5)
包装方式: 编带
商品毛重: 0.109克(g)

商品参数

商品概述

DRV8812为打印机、扫描仪和其他自动化设备应用提供了集成电机驱动解决方案。该器件有两个H桥驱动器，可驱动双极步进电机或两个直流电机。每个输出驱动模块由配置为全H桥的N沟道功率MOSFET组成，用于驱动电机绕组。DRV8812能够驱动高达1.6 A的输出电流（在24 V和25°C条件下，配备适当散热装置）。简单的并行数字控制接口与行业标准器件兼容。衰减模式可编程。内部提供过流保护、短路保护、欠压锁定和过温保护等关断功能。 DRV8812提供带PowerPAD的28引脚HTSSOP封装和带PowerPAD的28引脚QFN封装（环保：符合RoHS标准且无锑/溴）。

商品特性

8.2 V至45 V工作电源电压范围
在24 V和环境温度TA = 25°C时，最大驱动电流为1.6 A
双H桥电流控制电机驱动器
驱动双极步进电机或两个直流电机
四级绕组电流控制
多种衰减模式
混合衰减
慢速衰减
快速衰减
行业标准并行数字控制接口
低电流睡眠模式
内置3.3 V参考输出
小封装和占位面积
保护功能
过流保护（OCP）
热关断（TSD）
VM欠压锁定（UVLO）
故障状态指示引脚（nFAULT）

应用领域

自动取款机
现金处理机
视频监控摄像头
打印机
扫描仪
办公自动化设备
游戏机
工厂自动化机器人

优惠活动

2.2折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	8.2V~45V
	输出电流	1.6A
	H桥数量	2

	属性	参数值
	驱动类型	双极驱动
	接口类型	-
	集成开关	是
	导通电阻	630mΩ
	工作温度	-40℃~+85℃
