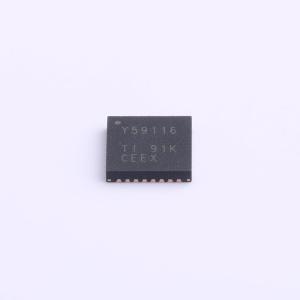

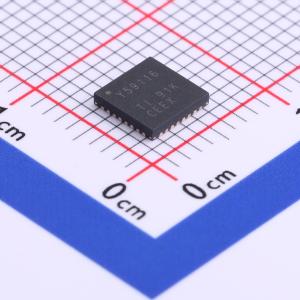

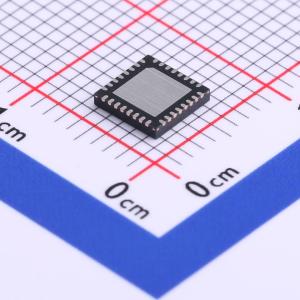

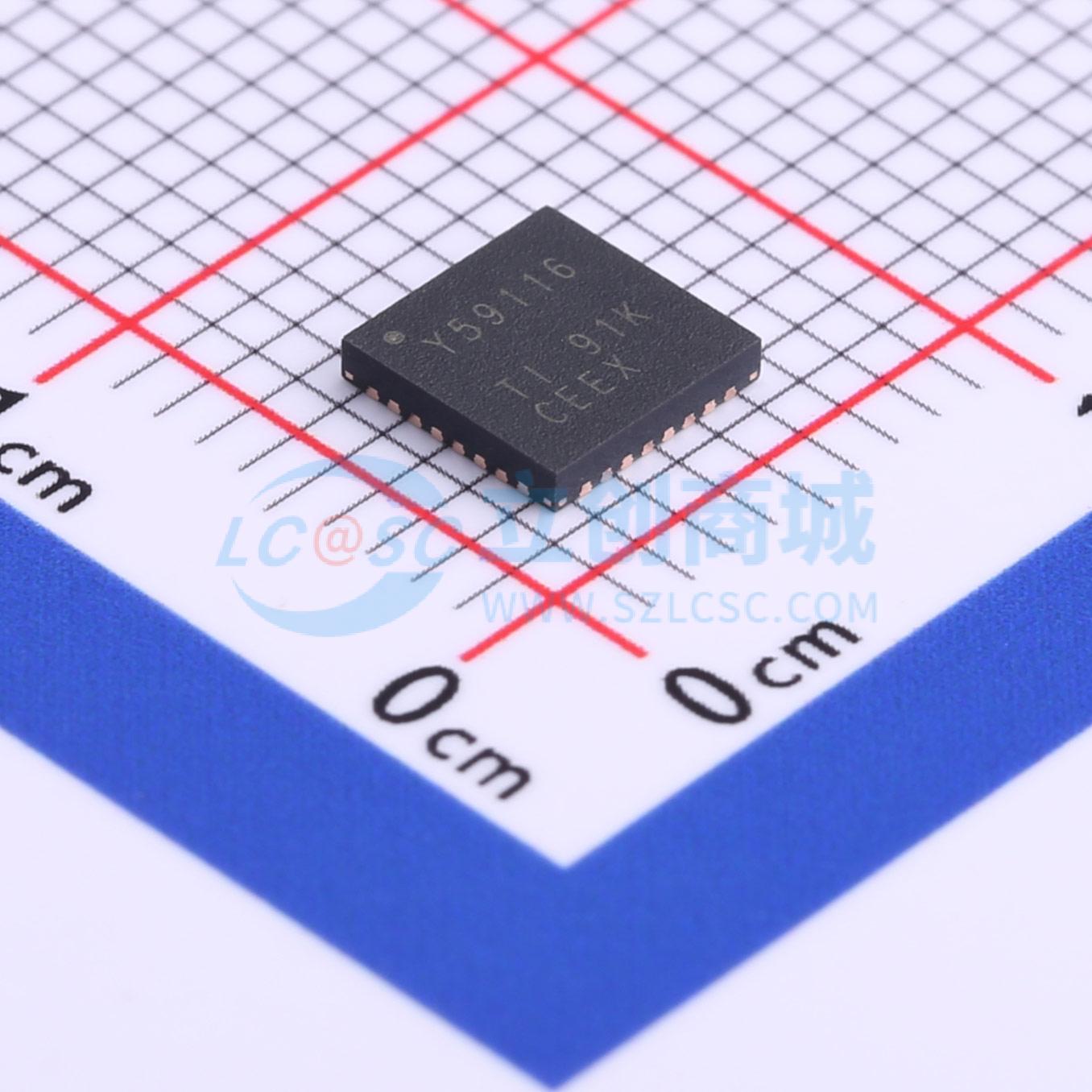

TLC59116IRHBR

TLC59116 是一种 I2C 总线控制的 16 通道 LED 驱动器，适用于红/绿/蓝/琥珀（RGBA）颜色混合和背光应用。每个 LED 输出都有一个 8 位分辨率（256 级）的固定频率独立 PWM 控制器，工作频率为 97 kHz，占空比可从 0% 调整到 99.6%。独立 PWM 控制器允许每个 LED 设置特定的亮度值。此外，还有一个 8 位分辨率（256 级）的组 PWM 控制器，其固定频率为 190 Hz，并且可以在 24 Hz 到每 10.73 秒一次之间调整频率，占空比可从 0% 调整到 99.6%。组 PWM 控制器可以以相同的值调暗或闪烁所有 LED。

每个 LED 输出可以关闭、开启（无 PWM 控制），或者同时设置为其独立 PWM 控制器值和组 PWM 控制器值。TLC59116 的工作电压范围为 3 V 至 5.5 V，输出耐压为 17 V。LED 可以直接连接到 TLC59116 设备的输出端。

软件可编程的 LED 组和三个子呼叫 I2C 总线地址允许所有或定义的 TLC59116 设备组响应一个通用 I2C 总线地址，例如，可以同时打开或关闭所有相同颜色的 LED 或实现跑马灯效果，从而最小化 I2C 总线命令。四个硬件地址引脚允许在同一个总线上最多连接 14 个设备。

软件复位（SWRST）呼叫允许主设备通过 I2C 总线对 TLC59116 进行复位，类似于上电复位（POR），将寄存器初始化为其默认状态，使输出被设置为高电平（LED 关闭）。这提供了一种简便快捷的方法，可以将所有设备寄存器重新配置为相同的状态。

• 16 个 LED 驱动器（每个输出可编程为关闭、开启、可编程 LED 亮度或与单个 LED 亮度混合的可编程组调光和闪烁）
• 16 个恒流输出通道
• 每个 LED 输出具有 256 级（8 位）线性可编程亮度，使用 97 kHz PWM 信号从完全关闭（默认）到最大亮度
• 256 级组亮度控制允许总体调光 [使用 190 Hz PWM 信号从完全关闭到最大亮度（默认）]
• 256 级组闪烁，频率可编程范围从 24 Hz 到 10.73 秒，占空比从 0% 到 99.6%
• 四个硬件地址引脚允许 14 个 TLC59116 设备连接到同一 I2C 总线
• 四个软件可编程 I2C 总线地址（一个 LED 组呼叫地址和三个 LED 子呼叫地址）允许以任意组合同时寻址一组设备
• 软件复位功能（SWRST 呼叫）允许通过 I2C 总线复位设备
• 每个设备最多 14 个硬件可调的单独 I2C 总线地址，以便对每个设备进行编程
• 开路和过温检测模式，用于检测单个 LED 错误
• 在确认或停止命令时可编程输出状态更改，以逐字节更新输出或同时更新所有输出（默认在停止时更改）
• 通过外部电阻调整输出电流
• 恒定输出电流范围：5 mA 至 120 mA
• 最大输出电压：17 V
• 25 MHz 内部振荡器无需外部元件
• 与 1 MHz 快速模式 Plus (FMT) 兼容的 I2C 总线接口，在 SDA 输出上具有 30 mA 的高驱动能力，用于驱动高电容总线
• 内部上电复位
• SCL 和 SDA 输入上的噪声滤波
• 上电时无毛刺
• 低电平复位
• 支持热插拔
• 低待机电流
• 3.3 V 或 5 V 电源电压
• 5.5 V 容忍输入
• 提供 28 引脚薄型小外形封装 (TSSOP) (PW) 和 32 引脚四方扁平无引线 (QFN) -40℃ 至 85℃ 工作温度

• 游戏
• 小型指示牌
• 工业设备
