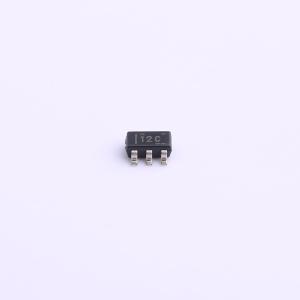

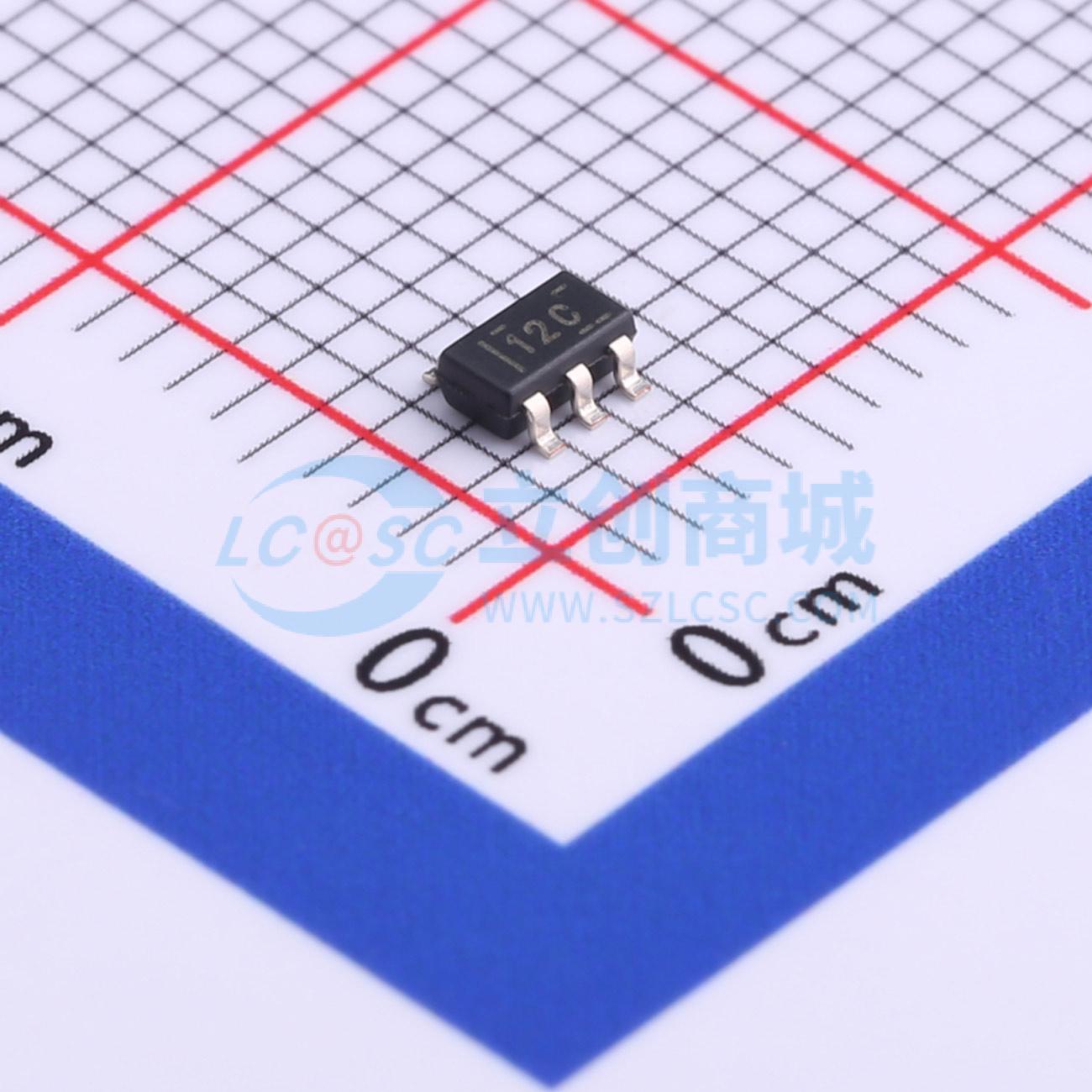

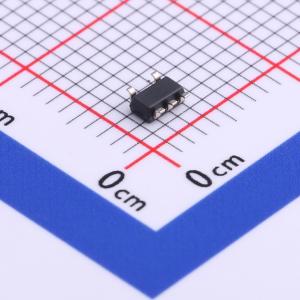

TLV316IDBVR
10 MHz、轨到轨输入/输出、低电压、1.8V CMOS 运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV316 单路、5.5V、10MHz、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV316IDBVR
- 商品编号
- C575578
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 750uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 6V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 12nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 400uA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V |
商品概述
TLV316（单路）、TLV2316（双路）和TLV4316（四路）器件构成了低功耗、通用运算放大器系列。该系列器件特有轨到轨输入和输出摆幅，并且兼具低静态电流（每通道的典型值为400μA）、10MHz的较宽带宽和超低噪声（1kHz时为12nV / Hz），因此对于要求在成本和性能间达到良好平衡的各类电池供电应用而言极具吸引力。低输入偏置电流支持在源阻抗高达兆欧级的应用中使用此类运算放大器。
TLVx316采用稳健耐用的设计，方便电路设计人员使用。该器件具有单位增益稳定的集成RFI/EMI抑制滤波器，在过驱条件下不会出现反相，并且具有高静电放电(ESD)保护(4kV HBM)。
此类器件经过优化，适合在1.8V（±0.9V）至5.5V（±2.75V）的低电压状态下工作。这些最新补充的低电压互补金属氧化物半导体(CMOS)运算放大器与TLVx313和TLVx314系列搭配，为用户提供了广泛的带宽、噪声和功率选择，可以满足各种应用的需求。
应用领域
- 电池供电仪器
- 消费类应用、工业应用、医疗应用
- 笔记本电脑、便携式媒体播放器
- 传感器信号调节
- 条形码扫描器
- 有源滤波器
- 音频
