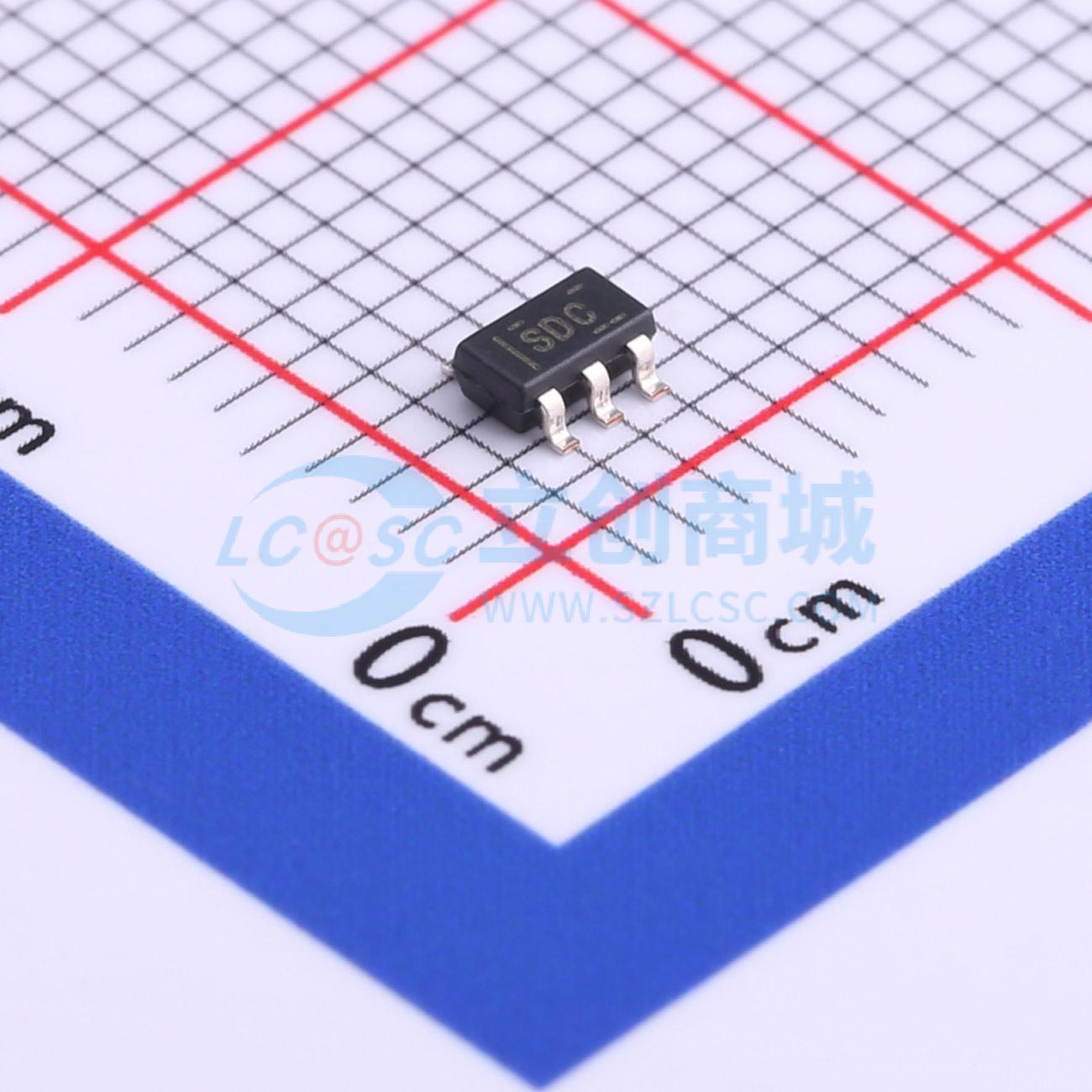

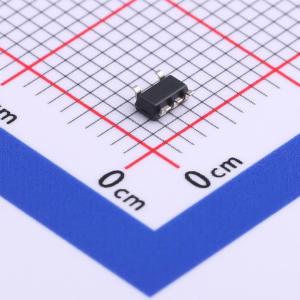

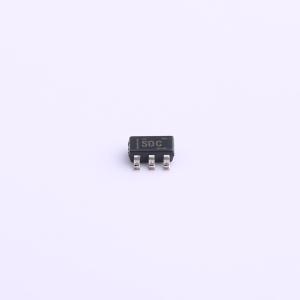

TPS70925DBVR

具有反向电流保护和使能功能的 150mA、30V、超低 IQ、低压降稳压器

描述: TPS709 具有使能端的 150-mA 超低 Iq LDO
品牌名称: TI(德州仪器)
商品型号: TPS70925DBVR
商品编号: C575570
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.056克(g)
立创商城设计参考: LDO-(3)电源输入20V~30V-(2)输出0.1A~1A方案

商品参数

商品概述

TPS709 系列线性稳压器是针对功耗敏感型应用而设计的超低静态电流器件。一个精密带隙和误差放大器在温度范围内的精度为 2%。这些器件的静态电流仅为 1μA，因此对于由电池供电、要求闲置状态功耗非常小的常开系统而言，这是非常理想的解决方案。为了增加安全性，这些器件还具有热关断、电流限制和反向电流保护功能。关断模式通过将 EN 引脚拉为低电平进行使能。该模式的关断电流低至 150nA（典型值）。 TPS709 系列采用 WSON-6 和 SOT-23-5 封装。

商品特性

超低 IQ：1μA
反向电流保护
低 ISHUTDOWN：150nA
输入电压范围：2.7V 至 30V
支持 200mA 峰值输出
在温度范围内精度为 2%
可提供固定输出电压：1.2V 至 6.5V
热关断及过流保护功能
封装：SOT-23-5、WSON-6

应用领域

Zigbee 网络
家庭自动化
计量
电子秤
便携式功率工具
遥控器件
无线听筒，智能电话，掌上电脑(PDA)，无线局域网(WLAN)，和其它个人电脑(PC) 扩展卡
大型家电

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	30V
	输出电压	2.5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	52dB@(1kHz)
	压差	245mV@(50mA)

	属性	参数值
	静态电流(Iq)	1uA
	噪声	190uVrms
	特性	带使能；热关断；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
