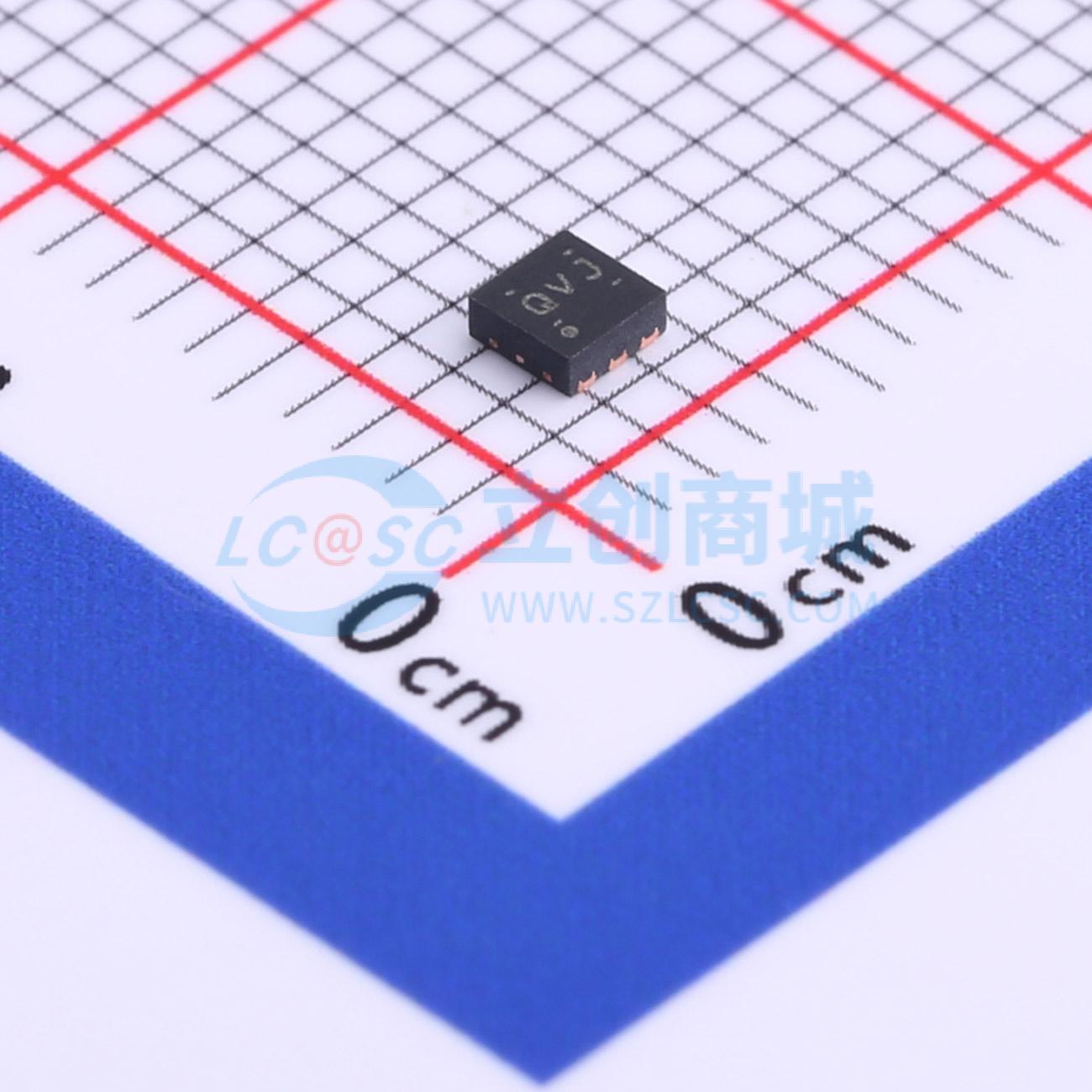

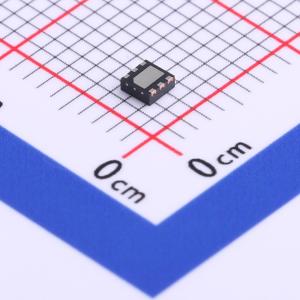

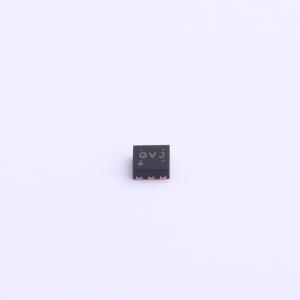

温馨提醒：图片仅供参考，商品以实物为准

TPS62290TDRVRQ1

高效同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62290-Q1是一款高效的同步降压转换器,适用于汽车应用。它具有2.25MHz的固定开关频率,输入电压范围为2.3 V至6 V,最大输出电流为1000mA。在轻负载下,设备会自动进入节能模式以保持高效率。
品牌名称: TI(德州仪器)
商品型号: TPS62290TDRVRQ1
商品编号: C575571
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.066克(g)

商品参数

商品概述

TPS6229x-Q1是一款高效同步降压转换器，针对汽车低输入电压应用进行了优化，可提供高达1000 mA的输出电流。该器件的输入电压范围为2.3 V至6 V，输出电压精度为1.5%，可为多种汽车应用供电。 TPS6229x-Q1以2.25 MHz的固定开关频率工作，在轻负载电流下进入省电模式，典型静态电流为15 μA，可在整个负载电流范围内保持高效率。省电模式针对低输出电压纹波进行了优化。对于低噪声应用，可通过将MODE引脚拉高，强制器件进入固定频率PWM模式。在关断模式下，电流消耗降至小于1 μA。TPS6229x-Q1允许使用小型电感器和电容器，以实现小尺寸解决方案。 TPS6229x-Q1采用2 mm × 2 mm 6引脚SON封装。

商品特性

符合汽车应用要求
高效降压转换器
输出电流高达1000 mA
输入电压范围为2.3 V至6 V
2.25 MHz固定频率工作
轻负载电流下的省电模式
PWM模式下输出电压精度为±1.5%
固定输出电压选项
典型静态电流为15 μA
100%占空比，实现最低压降
轻负载下的电压定位
采用2 mm × 2 mm × 0.8 mm SON封装

应用领域

汽车信息娱乐系统和仪表盘、组合仪表、主机和显示屏、收音机和导航系统
高级驾驶辅助系统（ADAS）
- 前置摄像头
- 盲点监测、车道偏离警告、停车辅助
混合动力汽车/电动汽车车载充电器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.3V~6V
	输出电压	600mV~6V
	输出电流	1A
	开关频率	2.25MHz
	工作温度	-40℃~+105℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	15uA
	开关管(内置/外置)	内置
	输出类型	可调
