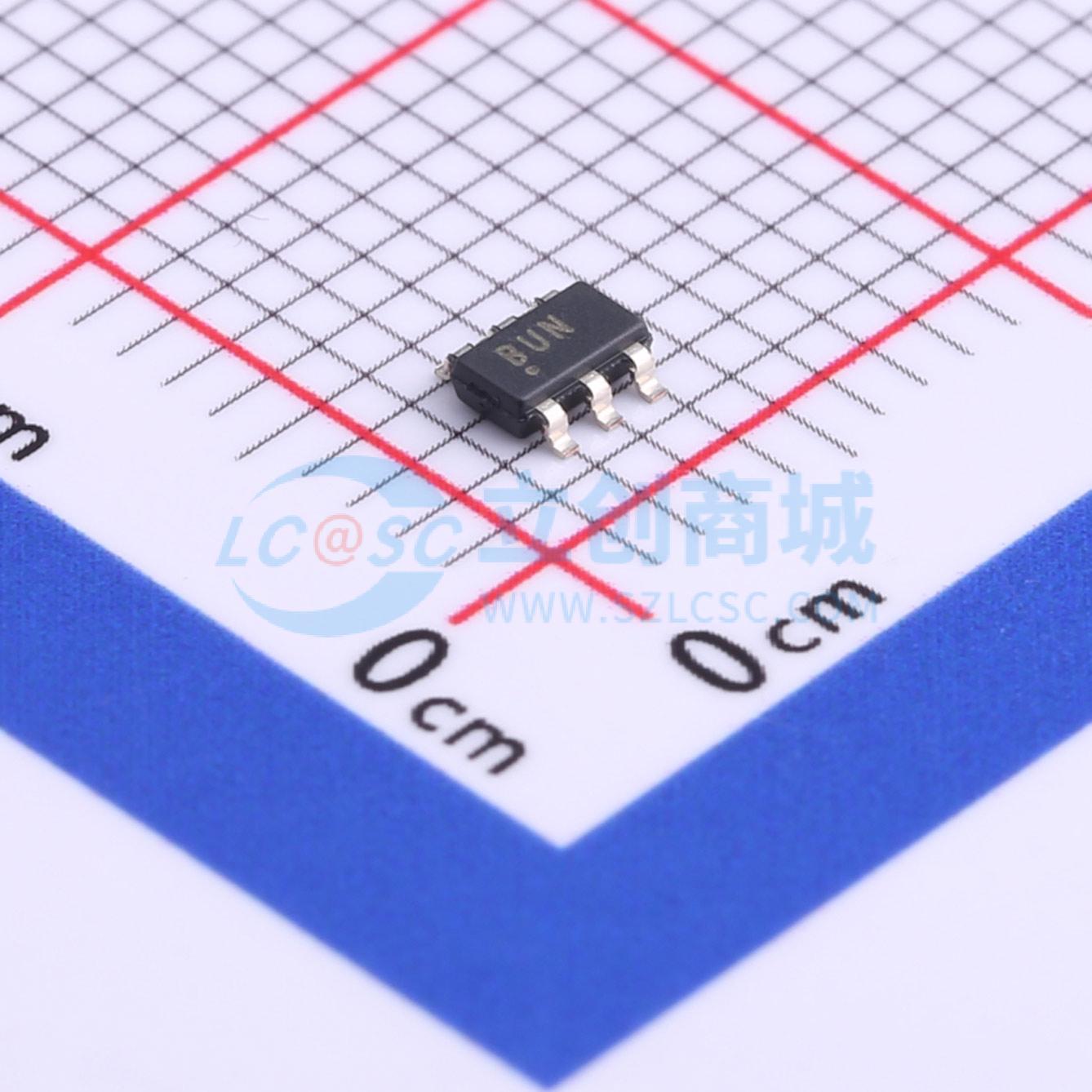

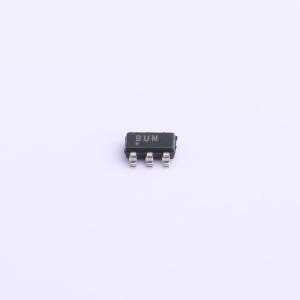

TPS61073DDCR

高效同步升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61073是一款高效的同步升压转换器,可在0.9V至5.5V的输入电压范围内工作,最大输出电流为600mA。该器件具有19uA的静态电流,支持省电模式,适用于便携式设备。
品牌名称: TI(德州仪器)
商品型号: TPS61073DDCR
商品编号: C575573
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

TPS6107x 器件为采用单节、双节或三节碱性电池、镍镉电池或镍氢电池供电的产品或单节锂离子电池或锂聚合物电池供电的产品提供电源解决方案。当采用单节碱性电池时，输出电流可变至高达75mA，并将电池放电到低至0.9V。它还可用于依靠一个3.3V电压轨或单节锂离子电池产生5V/200mA输出。升压转换器基于一个采用同步整流器的固定频率、脉宽调制(PWM) 控制器，旨在实现最高的效率。在低负载电流条件下，TPS61070和TPS61073进入省电模式，以在宽负载电流范围内保持高效率。在TPS61071和TPS61072中，省电模式被停用，因而强制转换器在某个固定的开关频率条件下操作。升压开关中的最大峰值电流通常被限制为600mA。TPS6107x的输出电压由一个外部电阻分压器来设置。可以停用转换器以最大限度地减少电池消耗。在停机期间，将负载与电池完全断开。该器件采用6引脚薄型SOT23封装(DDC)。

商品特性

在3.3V电压下可提供75mA输出电流（采用0.9V输入时）
在3.3V电压下可提供150mA输出电流（采用1.8V输入时）
器件静态电流：19μA（典型值）
输入电压范围：0.9V至5.5V
可调输出电压高达5.5V
可提供省电模式版本，以改善低输出功率时的效率
停机期间负载断开
过温保护
小型6引脚Thin SOT23封装

应用领域

所有一节、两节和三节碱性、镍镉或镍氢电池供电型产品或单节锂电池供电型产品
便携式音频播放器
PDA
蜂窝电话
个人医疗产品
白光LED照明

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.3V~5.5V
	输出电压	2.3V~5.5V
	输出电流	500mA
	开关频率	1.2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	30uA
	开关管(内置/外置)	内置
	输出类型	可调
