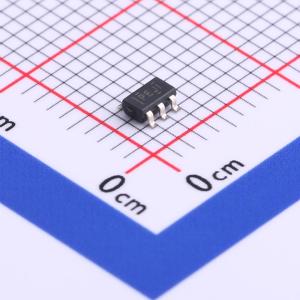

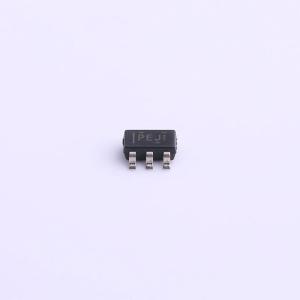

TPS72118DBVR

TPS721xx系列低压差线性稳压器（LDO）提供多种固定电压选项，常用于为最新的数字信号处理器（DSP）和微控制器供电，同时还具备1.22 V至2.5 V的可调电压选项。该系列稳压器可广泛应用于各种领域，从便携式电池供电设备到个人计算机（PC）外设。该系列产品的特点是可在较宽的输入电压范围（1.8 V至5.5 V）内工作，且压差较低（满载时为150 mV）。因此，与许多需要2.5 V或更高输入电压才能工作的稳压器相比，这些稳压器可直接由两节AAA电池供电。此外，典型静态电流（接地引脚电流）较低，正常工作时起始为85 μA，关断模式下为1 μA。这些稳压器的工作效率极高，在电池供电应用中有助于延长设备的使用寿命。

类似的LDO稳压器需要1 μF或更大的输出电容来确保稳定性。然而，该稳压器采用内部补偿方案，可在整个输入电压和负载电流范围内，使用低至0.1 μF的输出电容来稳定反馈环路。这种尺寸的陶瓷电容价格相对较低，且占用的电路板空间较小。

由于该系列稳压器对电路板空间的要求极低，且最低输入电压仅为1.8 V，因此特别适合作为便携式电源解决方案。能够使用两节现成的AAA电池，不仅简化了系统设计，还降低了元件成本。此外，与使用输入电压较高的稳压器相比，该解决方案的效率更高。

• 150 mA LDO，提供1.5 V、1.6 V、1.8 V固定输出和可调（1.2 V至2.5 V）版本
• 低输入电压要求（低至1.8 V）
• 小输出电容，0.1 μF
• 150 mA时典型压差为200 mV
• 关断模式下静态电流小于1 μA
• 热保护
• 过流限制
• 5引脚SOT - 23（DBV）封装

• 便携式通信设备
• 电池供电设备
• PCMCIA卡
• 个人数字助理
• 调制解调器
• 条形码扫描仪
• 备用电源
• 开关电源后置稳压、互联网音频
