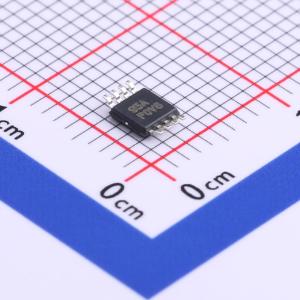

OPA2171AQDGKRQ1

36V单电源通用运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OPA2171-Q1 汽车级、双路、36V、3MHz、低功耗运算放大器
品牌名称: TI(德州仪器)
商品型号: OPA2171AQDGKRQ1
商品编号: C575557
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.068克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	双路
	最大电源宽度(Vdd-Vss)	36V
	轨到轨	轨到轨输出
	增益带宽积(GBP)	3MHz
	输入失调电压(Vos)	1.8mV
	输入失调电压温漂(Vos TC)	2uV/℃
	压摆率(SR)	6V/us
	输入偏置电流(Ib)	15pA

	属性	参数值
	输入失调电流(Ios)	4pA
	噪声密度(eN)	14nV/√Hz@1kHz
	共模抑制比(CMRR)	120dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	475uA
	输出电流	25mA
	工作温度	-40℃~+125℃
	单电源	2.7V~36V
	双电源(Vee~Vcc)	-1.35V~18V

商品概述

OPA171-Q1 系列器件是 36V 单电源低噪声运算放大器 (op amp)，能够在 2.7V (±1.35V) 至 36V (±18V) 的电源电压范围内运行。该器件采用微型封装，并且具有低偏移、低漂移、低带宽以及低静态电流特性。单通道、双通道和四通道版本均具有相同的技术规格，可最大程度地提高设计灵活性。大多数运算放大器仅有一个指定的电源电压，OPAx171-Q1 系列则有所不同，其可在 2.7V 至 36V 电压范围内可额定运行。超过电源轨的输入信号并不会导致反相。OPAx171-Q1 系列器件与高达 300pF 的电容性负载搭配使用时可保持稳定。输入信号可在负电源轨以下 100mV 到正电源轨以上 2V 范围内保持正常运行。该器件可在正电源轨之上 100mV 轨到轨满输入电压下运行，但在正电源轨 2V 范围内运行时会降低性能。 OPAx171-Q1 运算放大器的额定工作温度范围为 -40°C 至 +125°C。

商品特性

适用于汽车电子应用，具有符合 AEC-Q100 测试指导的以下结果：
- 器件充电器件模型 (CDM) ESD 分类等级：
  - 等级 C4A：针对 OPA171-Q1
  - 等级 C6：针对 OPA2171-Q1
  - 等级 C6：针对 OPA4171-Q1
电源电压范围：2.7V 至 36V，±1.35V 至 ±18V
低噪声：14nV/√Hz
低偏移漂移：0.3μV/°C（典型值）
已过滤的射频干扰 (RFI) 输入
输入范围包括负电源
输入范围运行至正电源
轨至轨输出
增益带宽：3MHz
低静态电流：每个放大器 475μA
高共模抑制：120dB（典型值）
低输入偏置电流：8pA
行业标准封装：
- 5 引脚小外形尺寸晶体管 SOT-23 (DBV) 封装

应用领域

电源模块内的跟踪放大器
商用电源变频器放大器
桥式放大器
温度测量
应力计放大器
精密积分器
电池供电仪器测试设备
