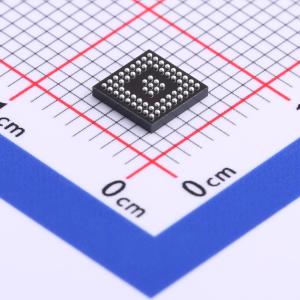

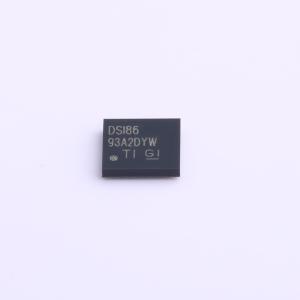

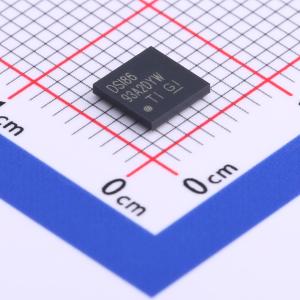

SN65DSI86ZQER

SN65DSI86 DSI至嵌入式DisplayPort (eDP) 桥功能一个双通道MIPI D-PHY接收器前端配置，此配置中在每个通道上具有4条信道，每条信道的运行速率为1.5Gbps，最大输入带宽为12Gbps。该桥接器可解码MIPI DSI 18bpp RGB666和24bpp RGB888视频流，并将格式化视频数据流转换到具有多达四条信道的DisplayPort，每条信道的运行速率为1.62Gbps、2.16Gbps、2.43Gbps、2.7Gbps、3.24Gbps、4.32Gbps或5.4Gbps。 SN65DSI86非常适合每秒60帧的WQXGA，以及等效120fps（高达24bpp）的4K和真正高清(1920 × 1080)分辨率3D图形。执行了部分线路缓冲以适应DSI与DisplayPort接口间的数据流不匹配。 SN65DSI86采用符合工业标准的接口技术设计，能够与多种微处理器兼容，并具有多种电源管理功能，包括面板刷新支持和MIPI定义的超低功耗状态(ULPS)支持。 SN65DSI86采用小外形5mm × 5mm MicroStar Junior球栅阵列(BGA)（间距0.5mm）封装，工作温度范围为-40°C到 +85°C。

• 嵌入式DisplayPort (eDP) 1.4标准，支持1条、2条或4条信道在1.62Gbps (RBR)、2.16Gbps、2.43Gbps、2.7Gbps (HBR)、3.24Gbps、4.32Gbps或5.4Gbps (HBR2)速率下运行
• 实现MIPI D-PHY版本1.1物理层前端和显示串行接口(DSI)版本1.02.00双通道DSI接收器在每个通道上可针对1条，2条，3条或4条D-PHY数据信道进行配置，每信道的运行速率高达1.5Gbps
• 支持RGB666和RGB888格式的18bpp与24bpp DSI视频流
• 适合60fps 4K 4096×2304分辨率（18bpp颜色），以及60fps WUXGA 1920 × 1200分辨率和3D图形显示（120fps等效）
• MIPI前端可配置为单通道或双通道DSI配置
• 支持双通道DSI奇校验、偶校验、左移位和右移位操作模式
• 1.2V VCC主电源，1.8V电源用于数字I/O
• 低功耗特性包括面板刷新和MIPI超低功耗状态(ULPS)支持
• DisplayPort信道极性和分配均可配置
• 通过外部基准时钟(REFCLK)支持12MHz、19.2MHz、26MHz、27MHz和38.4MHz等频率
• ESD额定值 ±4 kV (HBM)
• 采用64引脚5mm x 5mm MicroStar Junior BGA(ZQE)封装
• 可配置温度范围： -40°C至 +85°C

• 平板电脑、笔记本、上网本
• 移动互联网设备
• EPOS、便携式数据终端
• 测试和测量
• 工厂自动化与控制
