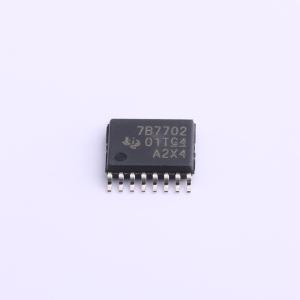

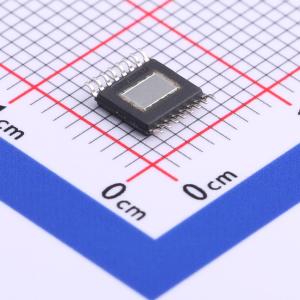

温馨提醒：图片仅供参考，商品以实物为准

TPS7B7702QPWPRQ1

汽车类 300mA、电池供电运行 (40V)、双通道可调节天线低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS7B7702-Q1 具有电流感测功能的单通道和双通道天线 LDO
品牌名称: TI(德州仪器)
商品型号: TPS7B7702QPWPRQ1
商品编号: C575546
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.128克(g)

商品参数

商品概述

TPS7B770x-Q1系列器件采用具有电流检测功能的单通道和双通道高电压低压差稳压器(LDO)，适合在4.5V至40V（45V负载突降保护）的宽输入电压范围内工作。这些器件通过一条每通道电流为300mA的同轴电缆为有源天线的低噪声放大器供电。每条通道还可提供1.5V至20V的可调节输出电压。这些器件通过电流检测和错误引脚提供诊断。为监视负载电流，高侧电流检测电路提供了与检测的负载电流成比例的模拟输出。电流检测功能非常精确，无需进一步校正即可检测开路、正常和短路条件。可以在通道和器件间对电流检测进行多路复用，以节省模数转换器(ADC)资源。每个通道还通过外部电阻实现了可调节限流功能。集成了反极性二极管，因此无需使用外部二极管。这些器件具有标准热关断功能、输出端电池短路保护功能以及反向电流保护功能。各通道可在电感式开关断开期间为输出端提供内部电感式钳位保护。这些器件的工作环境温度范围为 -40°C至 +125°C 。集成了保护和诊断功能热关断欠压锁定(UVLO) 短路保护反向电池极性保护反向电流保护输出端电池短路保护输出端感性负载钳位多通道/器件间的电流检测功能复用能够通过电流检测功能区分所有故障 16引脚HTSSOP PowerPAD封装

商品特性

符合汽车类应用的要求
具有符合AEC-Q100标准的下列特性：
- 器件温度1级： -40°C至125°C的环境运行温度范围
- 器件人体放电模式(HBM)静电放电(ESD)分类等级2
- 器件组件充电模式(CDM) ESD分类等级C4B
具有电流检测和可调节限流功能的单通道和双通道低压降稳压器(LDO)
4.5V至40V宽输入电压范围，45V负载突降保护
高精度电流检测功能，无需进一步校准即可在低电流下检测天线开路情况
1.5V至20V可调节输出电压
FB接至GND时进入电源开关模式
每通道输出电流高达300mA
可通过外部电阻实现可调节限流功能

应用领域

信息娱乐系统有源天线电源
环视摄像头电源
适用于小电流应用的高侧电源开关

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	40V
	输出电压	1.5V~20V
	输出电流	300mA
	电源纹波抑制比(PSRR)	73dB@(100Hz)

	属性	参数值
	压差	500mV@(100mA)
	静态电流(Iq)	1mA
	特性	过流保护；短路保护；热关断；欠压锁定
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	2
