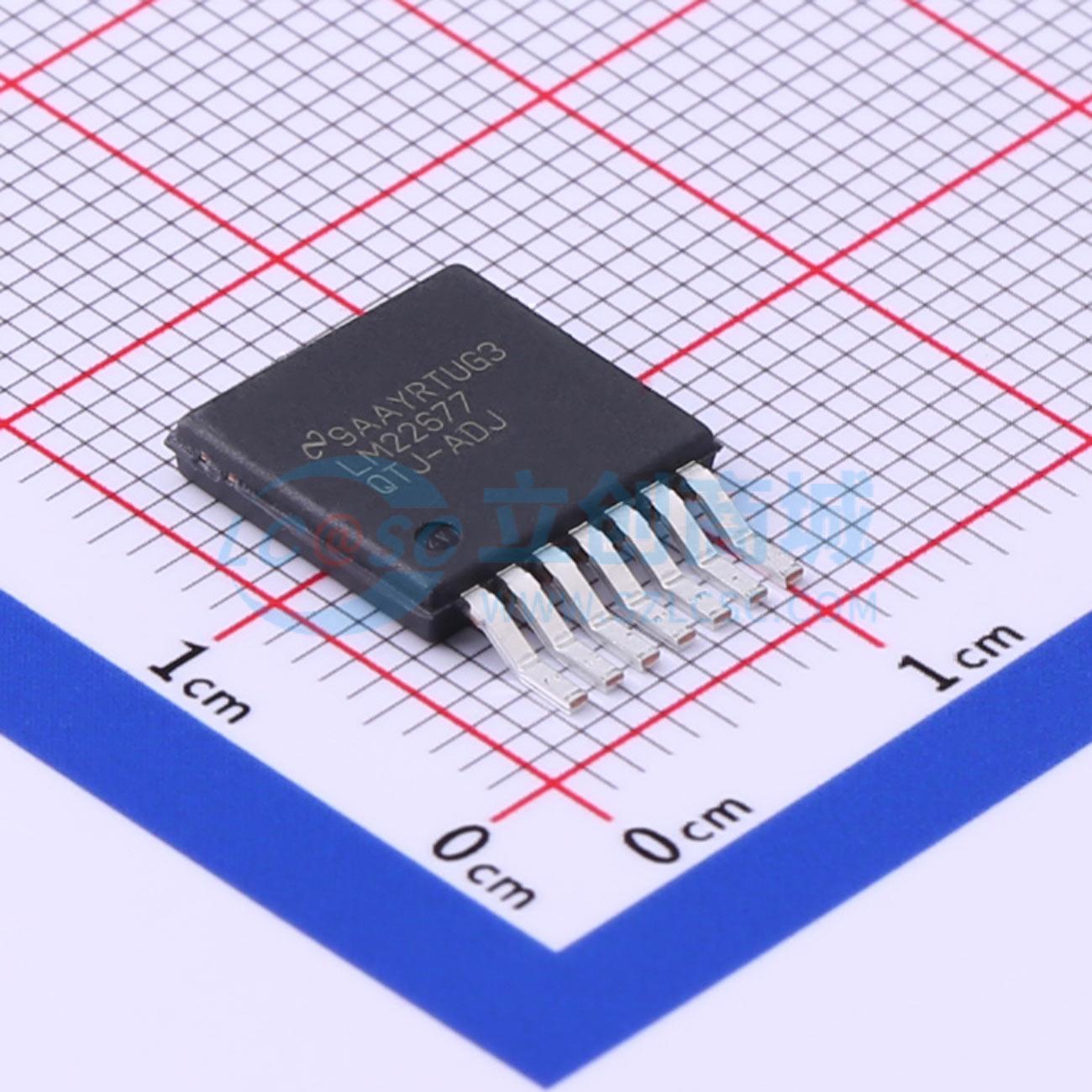

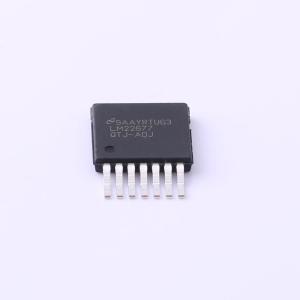

LM22677QTJ-ADJ/NOPB

宽输入电压范围的5A降压型开关稳压器

描述: LM22677-Q1是一款宽输入电压范围的5A降压型开关稳压器,具有内部补偿、低ESR陶瓷电容器稳定性和多种保护功能。支持固定和可调输出电压选项,具有500kHz的默认开关频率和同步功能。
品牌名称: TI(德州仪器)
商品型号: LM22677QTJ-ADJ/NOPB
商品编号: C575542
商品封装: TO-263-7
包装方式: 编带
商品毛重: 0.921克(g)

商品参数

商品概述

LM22677开关稳压器仅需极少的外部元件，就能实现高效的高压降压（buck）稳压器所需的全部功能。这款易用的稳压器集成了一个42 V的N沟道MOSFET开关，可提供高达5 A的负载电流。它具有出色的线性和负载调节能力，效率高（>90%）。电压模式控制提供短的最小导通时间，允许输入和输出电压之间有最大的比率。内部环路补偿意味着用户无需进行繁琐的环路补偿元件计算。提供固定5 V输出和可调输出电压选项。默认开关频率设置为500 kHz，因此可使用小型外部元件，并具有良好的瞬态响应。此外，通过单个外部电阻，频率可在200 kHz至1 MHz的范围内进行调节。内部振荡器可与系统时钟或另一个稳压器的振荡器同步。精确的使能输入可简化稳压器控制和系统电源排序。在关断模式下，稳压器仅消耗25 μA（典型值）。LM22677还内置了热关断和电流限制功能，以防止意外过载。

商品特性

宽输入电压范围：4.5 V至42 V
内部补偿的电压模式控制，使用低ESR陶瓷电容时稳定
100 mΩ N沟道MOSFET
输出电压选项：
- -ADJ（输出低至1.285 V）
- -5.0（输出固定为5 V）
±1.5%反馈参考精度
默认开关频率500 kHz
可调开关频率和同步功能
工作结温范围：-40℃至+125℃
精确使能输入
集成自举二极管
集成软启动
完全支持WEBENCH
LM22677-Q1是符合AEC-Q100 1级标准的汽车级产品（工作结温范围：-40℃至+125℃）
NDR（外露焊盘）

应用领域

工业控制
电信和数据通信系统
嵌入式系统
标准24 V、12 V和5 V输入轨转换

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 20 个)

个

起订量：20 个1个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~42V
	输出电压	1.285V~37V
	输出电流	5A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
