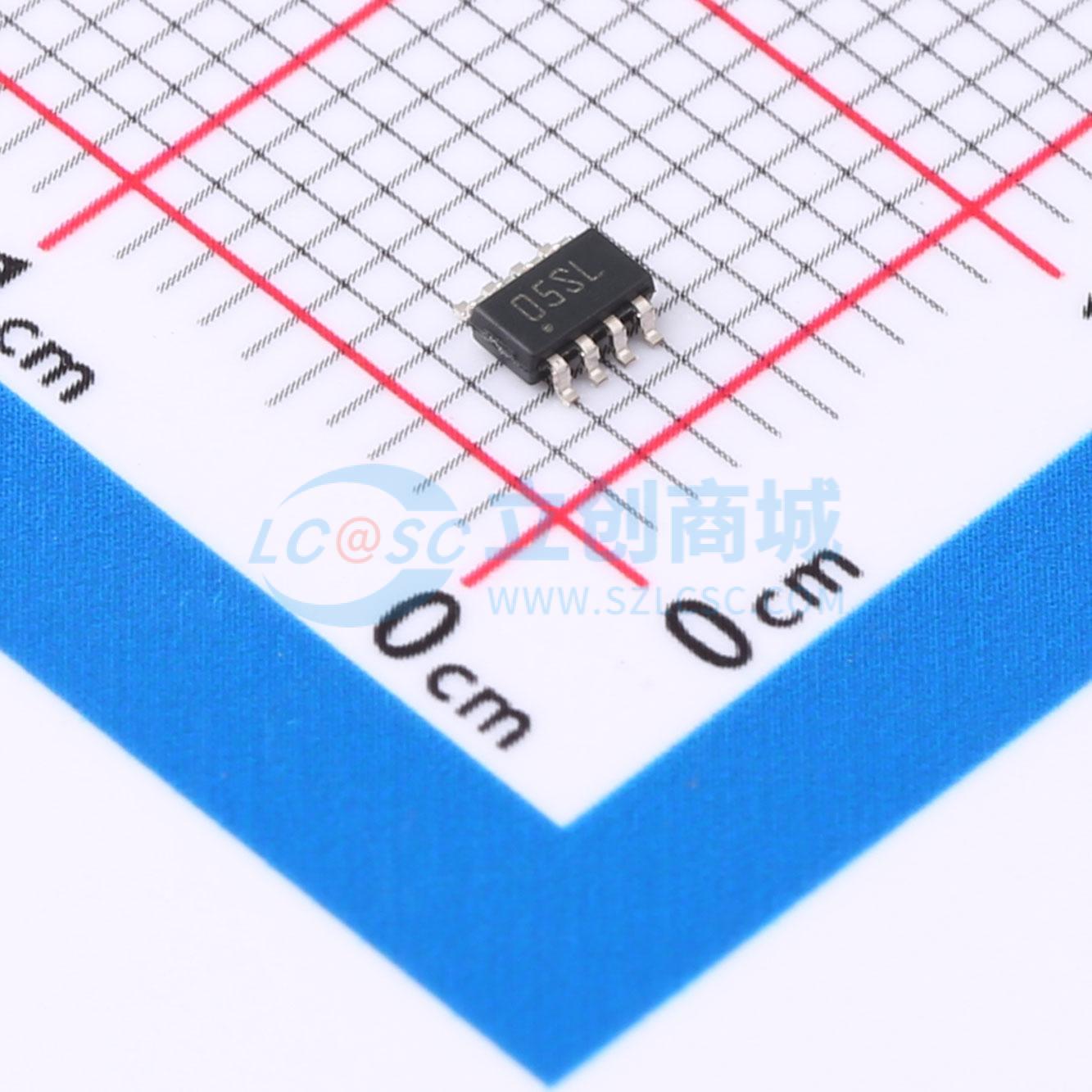

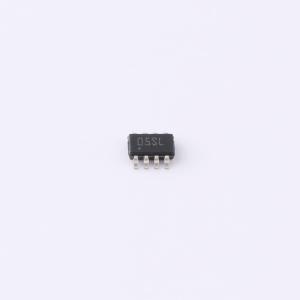

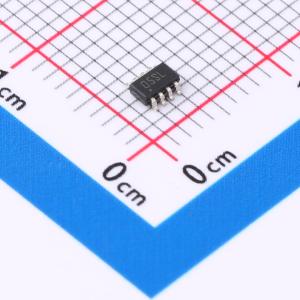

温馨提醒：图片仅供参考，商品以实物为准
STEF05SGR
5V线路电子保险丝
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- STEF05S 是一款专为监测 5 V 直流电源线而优化的集成电子保险丝。当与主电源轨串联连接时，它能够精确检测过流和过压情况并做出响应。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STEF05SGR
- 商品编号
- C5271105
- 商品封装
- DFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.108克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 输入控制逻辑 | 低电平有效 | |
| 最大连续电流 | 3.5A | |
| 工作电压 | 3.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 40mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；欠压保护(UVP)；过流保护(OCP) |
商品概述
STEF05S是一款针对监控5V直流电源线优化的集成电子保险丝。当它串联接入主电源轨时，能够精确检测并对过流和过压状况作出反应。在发生过载情况时，该器件会将输出电流限制在一个由用户定义的安全值。如果异常过载状况持续存在，器件会进入开路状态，断开负载与电源的连接。在输入端出现过压的情况下，器件会将输出调节到预设的安全值。欠压锁定功能可防止因电压过低导致负载故障，使器件保持关闭状态。STEF05S具有可调启动斜率特性，这有助于在启动和热插拔操作期间控制涌入电流。STEF12S是用于12V电源轨的配套芯片，在数据存储应用中实现完整的电源轨控制非常有用。
应用领域
- 硬盘驱动器和固态驱动器（SSD）
- 硬盘阵列
- 热插拔板
- 热插拔保护
