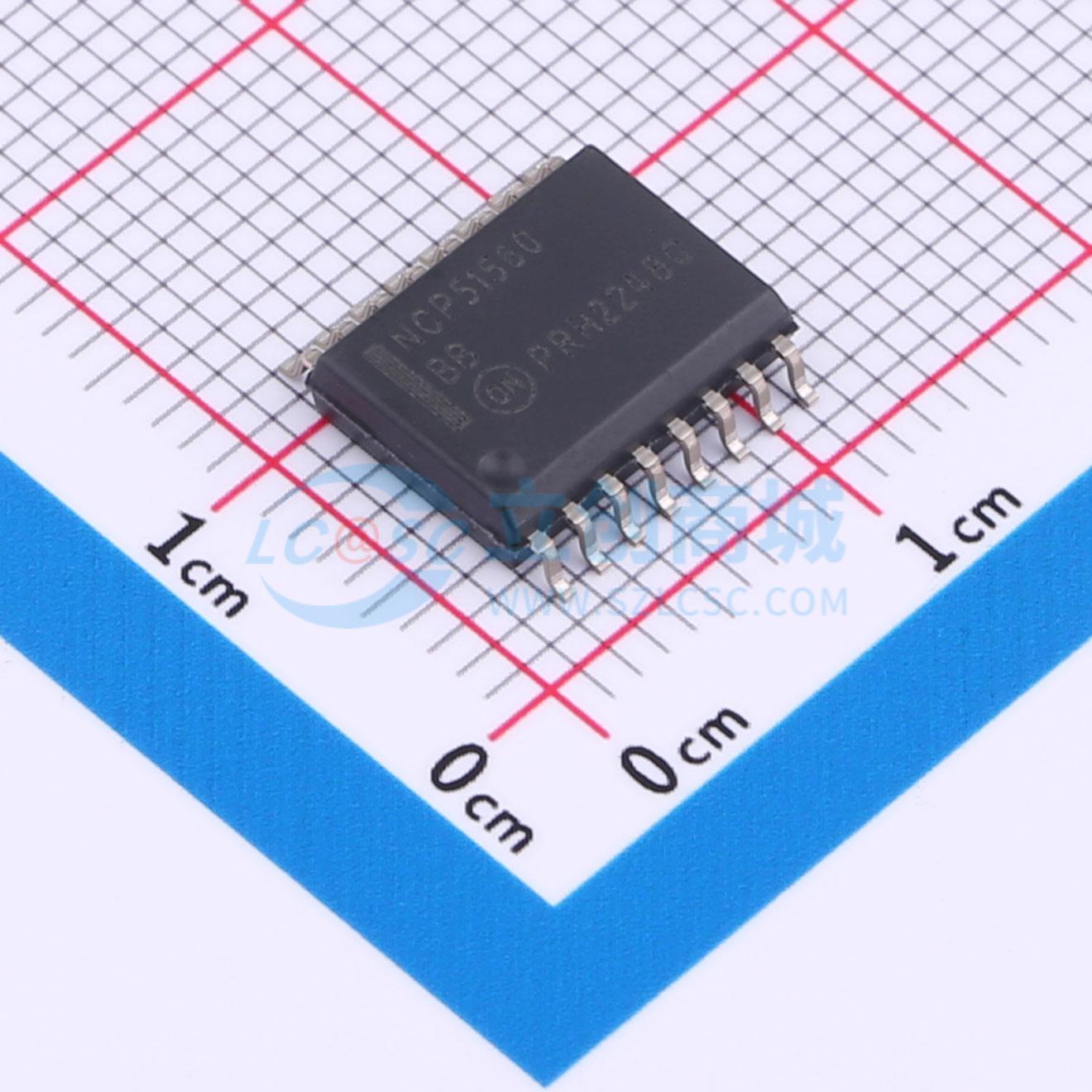

NCP51560BBDWR2G实物图
  • NCP51560BBDWR2G商品缩略图
  • NCP51560BBDWR2G商品缩略图
  • NCP51560BBDWR2G商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NCP51560BBDWR2G

NCP51560: 5 kVRMS Isolated Dual Channel 4.5/9 A Gate Driver

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
NCP51560 是隔离式双通道栅极驱动器,其源极和漏极峰值电流分别为 4.5 A 和 9 A。它们专为快速开关而设计,用于驱动功率 MOSFET 和碳化硅(SiC)MOSFET 功率开关。NCP51560 具有较短且匹配的传播延迟
品牌名称
onsemi(安森美)
商品型号
NCP51560BBDWR2G
商品编号
C5206715
商品封装
SOIC-16-300mil​
包装方式
编带
商品毛重
0.433333克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置低边;半桥;高边
负载类型MOSFET
驱动通道数2
灌电流(IOL)9A
拉电流(IOH)2.6A
工作电压6.5V~30V
上升时间(tr)11ns
属性参数值
下降时间(tf)19ns
传播延迟 tpLH38ns
传播延迟 tpHL38ns
特性欠压保护(UVP)
工作温度-40℃~+125℃
输入高电平(VIH)1.4V~1.8V
输入低电平(VIL)900mV~1.3V
静态电流(Iq)780uA

商品概述

NCP51560是隔离式双通道栅极驱动器,源极和漏极峰值电流分别为4.5 A/9 A。它们专为快速开关驱动功率MOSFET和碳化硅(SiC)MOSFET功率开关而设计。NCP51560具有较短且匹配的传播延迟。 两个独立的输出与输入之间具备5 kVrms的内部电流隔离,两个输出驱动器之间具备内部功能隔离,允许最高1500 VDC的工作电压。该驱动器可用于两个低端开关、两个高端开关或具有可编程死区时间的半桥驱动器的任意可能配置。 ENA/DIS引脚在设置为低电平或高电平时,分别进入使能或禁用模式,可同时关闭两个输出。NCP51560还具备其他重要保护功能,如两个栅极驱动器独立的欠压锁定和死区时间调节功能。

商品特性

  • 灵活配置:双低端、双高端或半桥栅极驱动器
  • 4.5 A峰值源电流、9 A峰值灌电流输出能力
  • 两个输出驱动器独立的欠压锁定(UVLO)保护
  • 输出电源电压范围为6.5 V至30 V,MOSFET的欠压锁定阈值为5 V和8 V,SiC的欠压锁定阈值为13 V和17 V
  • 共模瞬态抗扰度(CMTI)> 200 V/ns
  • 传播延迟典型值为38 ns,每通道最大延迟匹配为5 ns,最大脉冲宽度失真为5 ns
  • 用户可编程输入逻辑和禁用模式
  • 用户可编程死区时间
  • 隔离与安全:符合UL1577要求的1分钟5 kVrms隔离,符合VDE0884 - 11要求的8000 VpK加强隔离电压,符合GB4943.1 - 2011的CQC认证,符合IEC 62386 - 1的SGS FIMO认证
  • 这些器件为无铅器件

应用领域

  • 电机驱动器
  • DC - DC和AC - DC电源中的隔离式转换器
  • 服务器、电信和工业基础设施
