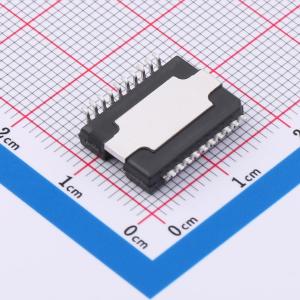

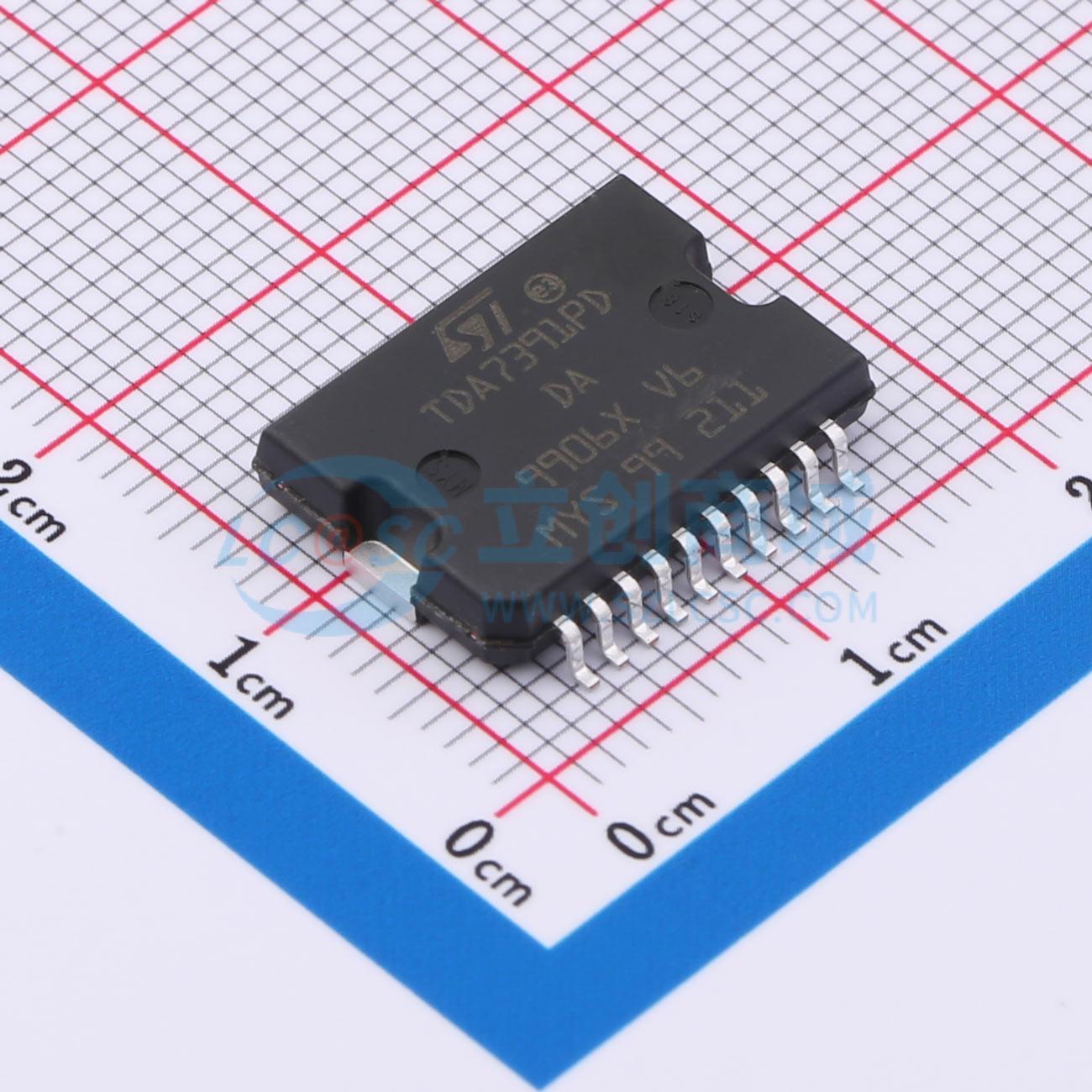

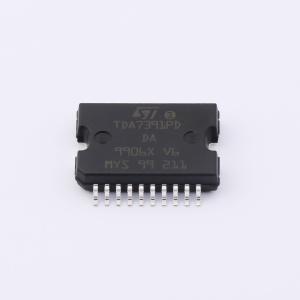

E-TDA7391PDTR
E-TDA7391PDTR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 差分输入单路BTL输出功率放大器，支持待机和片段检测
- 品牌名称
- ST(意法半导体)
- 商品型号
- E-TDA7391PDTR
- 商品编号
- C5199063
- 商品封装
- PowerSO-20
- 包装方式
- 编带
- 商品毛重
- 6.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 40Wx1@3.2Ω | |
| 工作电压 | 8V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.06% | |
| 静态电流(Iq) | 60mA | |
| 工作温度 | -40℃~+150℃ | |
| 输入类型 | 差分；单端 |
商品概述
一款AB类桥式音频功率放大器，专门用于汽车收音机高功率应用。 高功率能力以及可在差分输入模式或单端输入模式下工作的特性，使其适用于功率放大器和高端汽车收音机设备。独特的全互补输出级和内部固定增益配置减少了外部元件数量。 板载削波检测器便于实现增益压缩系统。
商品特性
- 高功率能力：在VS = 14.4V、f = 1kHz、d = 10%条件下，40W/3.2Ω、32W/3.2Ω；在VS = 14.4V、f = 1kHz、d = 10%条件下，26W/4Ω
- 差分输入（可接受单端或差分输入信号）
- 最少的外部元件数量：无需自举电容、无需Boucherot单元、内部固定增益（30 dB）、无需SVR电容
- 待机功能（与CMOS兼容）
- 静音和待机操作期间无明显爆音
- 保护功能：短路保护（对地、对VS、负载两端）、强感性负载保护、芯片过热保护、负载突降保护、接地开路保护、静电放电保护
