温馨提醒：图片仅供参考，商品以实物为准

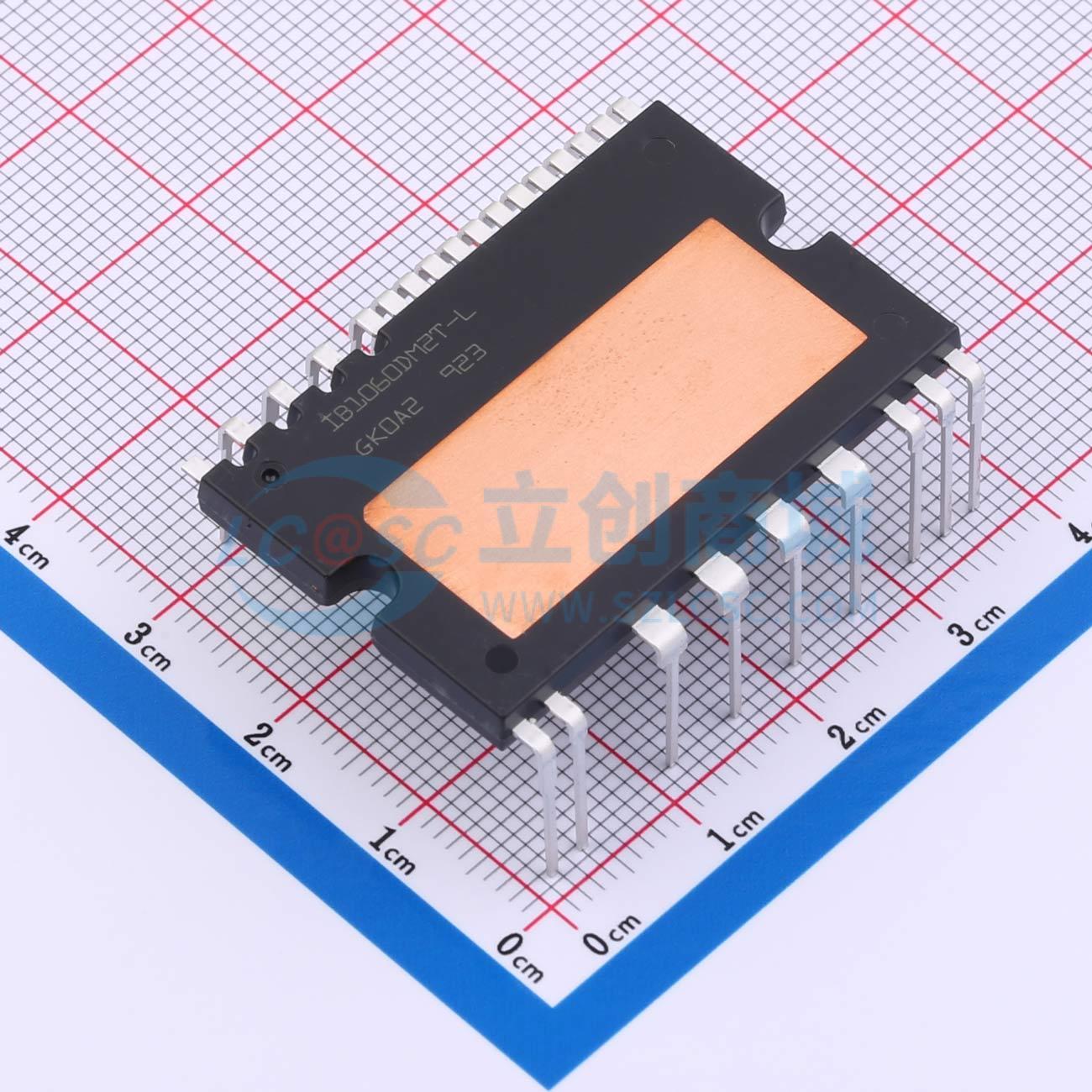

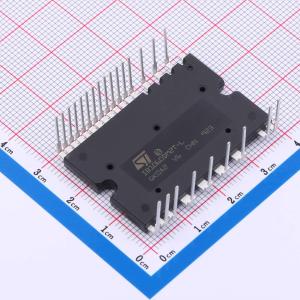

STIB1060DM2T-L
STIB1060DM2T-L
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SLLIMM第2系列IPM，3相逆变器，0.18 Ohm典型值、10 A、600 V功率MOSFET
- 品牌名称
- ST(意法半导体)
- 商品型号
- STIB1060DM2T-L
- 商品编号
- C5199076
- 商品封装
- SDIP-26L-2B
- 包装方式
- 管装
- 商品毛重
- 19.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | MOSFET | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 12.5A | |
| 导通电阻(RDS(on)) | 180mΩ@15V | |
| 工作电压 | 13.5V~18V | |
| 高侧偏置电压(Vbs) | 13V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 20kHz | |
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | 78W | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | 38mm | |
| 宽度 | 24mm | |
| 功能特性 | 过流保护；欠压锁定带迟滞；短路保护 |
