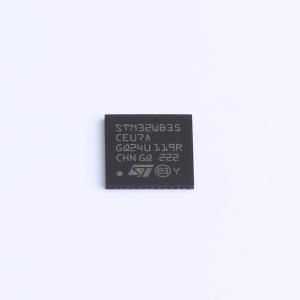

STM32WB35CEU7A
超低功耗双核64 MHz Arm Cortex-M4 + 32 MHz Cortex-M0+ MCU，具有512 KB Flash存储器、蓝牙LE 5.2、802.15.4、Zigbee、Thread、USB、AES-256
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：包含先进的专利技术。 射频: -2.4 GHz。RF收发器支持蓝牙5.2规范、IEEE 802.15.4-2011 PHY和MAC，支持Thread和Zigbee 3.0。接收灵敏度：-96 dBm（蓝牙低功耗1 Mbps），-100 dBm（802.15.4）。可编程输出功率高达+6 dBm，步长为1 dB。集成巴伦以减少物料清单。支持2 Mbps。专用Arm 32位Cortex M0+ CPU用于实时射频层
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32WB35CEU7A
- 商品编号
- C5199078
- 商品封装
- UFQFPN-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 10.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 64MHz；32MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 512KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 96KB | |
| EEPROM容量 | - |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 30 | |
| ADC(位数) | 12bit | |
| DAC(位数) | - | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+105℃；-40℃~+85℃ | |
| 功能特性 | 欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；硬件CRC；集成PLL时钟发生器；掉电复位(PDR)；独立看门狗(IWDG)；窗口看门狗(WWDG)；日历功能；真随机数发生器(TRNG) |
商品概述
该设备是一款集成2.4 GHz射频收发器、超低功耗平台、Arm Cortex-M4核心、丰富外设及安全功能的多用途器件，提供多种封装类型选择。
商品特性
-
射频部分：
- 2.4 GHz射频收发器，支持Bluetooth 5.2规范、IEEE 802.15.4-2011 PHY和MAC，兼容Thread与Zigbee 3.0；
- 接收灵敏度：Bluetooth低功耗模式（1 Mbps）为-96 dBm，802.15.4模式为-100 dBm；
- 可编程输出功率最高达+6 dBm，步长1 dB；
- 集成巴伦以减少物料清单（BOM）；
- 支持2 Mbps速率；
- 专用Arm 32位Cortex M0+ CPU用于实时射频层处理；
- 精确接收信号强度指示（RSSI）以实现功率控制；
- 支持外部功率放大器（PA）；
- 提供集成无源器件（IPD）配套芯片（MLPF-WB-01E3或MLPF-WB-02E3）优化匹配方案。
-
超低功耗平台：
- 电源电压范围1.71至3.6 V；
- 工作温度范围-40℃至85℃/105℃；
- 关机模式功耗13 nA；
- 待机模式（含RTC及32 KB RAM）功耗600 nA；
- 停止模式（含RTC及256 KB RAM）功耗2.1 µA；
- 活跃模式MCU功耗：RF和开关电源（SMPS）开启时<53 µA/MHz；
- 射频功耗：接收模式4.5 mA，发射模式（0 dBm）5.2 mA。
-
核心与性能：
- Arm 32位Cortex-M4 CPU，带浮点运算单元（FPU）、自适应实时加速器（ART Accelerator），支持闪存零等待执行，最高频率64 MHz，含内存保护单元（MPU），80 DMIPS及DSP指令；
- 性能基准：1.25 DMIPS/MHz（Drystone 2.1），219.48 CoreMark（64 MHz时3.43 CoreMark/MHz）；
- 能效基准：303 ULPMark CP得分。
-
电源与复位管理：
- 高效嵌入式开关电源（SMPS）降压转换器，带智能旁路模式；
- 超安全低功耗掉电复位（BOR），含5个可选阈值；
- 超低功耗上电复位/掉电复位（POR/PDR）；
- 可编程电压检测器（PVD）；
- VBAT模式支持RTC及备份寄存器。
-
时钟源：
- 32 MHz晶体振荡器（带集成微调电容，用于射频及CPU时钟）；
- 32 kHz晶体振荡器（用于RTC，LSE）；
- 内部低功耗32 kHz RC振荡器（±5%精度，LSI1）；
- 内部低功耗32 kHz RC振荡器（±500 ppm稳定性，LSI2）；
- 内部多速率100 kHz至48 MHz振荡器（由LSE自动微调，精度优于±0.25%）；
- 高速内部16 MHz工厂微调RC振荡器（±1%精度）；
- 2路锁相环（PLL），用于系统时钟、USB、SAI及ADC。
-
存储：
- 最大1 MB闪存，带扇区保护（PCROP）防止读写操作，支持射频栈及应用；
- 最大256 KB SRAM，含64 KB带硬件奇偶校验；
- 20×32位备份寄存器；
- 引导加载程序支持USART、SPI、I2C及USB接口；
- 空中下载（OTA）更新支持Bluetooth低功耗及802.15.4；
- 四SPI内存接口，支持执行中（XIP）；
- 1 KB（128双字）一次性可编程（OTP）存储。
-
模拟外设（最低1.62 V）：
- 12位ADC（4.26 Msps，硬件过采样可达16位，功耗200 µA/Msps）；
- 2路超低功耗比较器；
- 精确2.5 V或2.048 V参考电压（带缓冲输出）。
-
系统外设：
- 处理器间通信控制器（IPCC），用于Bluetooth低功耗及802.15.4通信；
- 硬件信号量，用于CPU间资源共享；
- 2路DMA控制器（每路7通道），支持ADC、SPI、I2C、USART、QSPI、SAI、AES及定时器；
- 1路USART（支持ISO7816、IrDA、SPI主模式、Modbus及智能卡模式）；
- 1路低功耗UART（LPUART）；
- 2路SPI（32 Mbit/s）；
- 2路I2C（支持SMBus/PMBus）；
- 1路SAI（双通道高质量音频）；
- 1路USB 2.0全速设备（无晶体，支持BCD及LPM）；
- 触摸感应控制器（最多18个传感器）；
- LCD控制器（8×40），带升压转换器；
- 1路16位四通道高级定时器；
- 2路16位双通道定时器；
- 1路32位四通道定时器；
- 2路16位超低功耗定时器；
- 1路独立系统滴答定时器（Systick）；
- 1路独立看门狗；
- 1路窗口看门狗。
-
安全与标识：
- 安全固件安装（SFI），支持Bluetooth低功耗及802.15.4软件栈；
- 3路硬件AES加密（最大256位），用于应用、Bluetooth低功耗及IEEE802.15.4；
- 客户密钥存储/密钥管理器服务；
- 硬件公钥认证（PKA）；
- 加密算法：RSA、Diffie-Helman、GF(p)上的ECC；
- 真随机数生成器（RNG）；
- 扇区保护防止读写操作（PCROP）；
- CRC计算单元；
- 芯片信息：96位标识；
- IEEE 64位标识，可派生802.15.4 64位及Bluetooth低功耗48位EUI。
-
输入输出：
- 最多72个快速I/O，其中70个支持5 V耐受。
-
开发支持：
- 串行线调试（SWD）、JTAG（用于应用处理器）；
- 应用交叉触发（带输入/输出）；
- 嵌入式跟踪宏单元（Embedded Trace Macrocell）。
-
封装与合规：
- 封装类型：UFQFPN48（7×7 mm焊盘）、VFQFPN68（8×8 mm焊盘）、WLCSP100（0.4 mm引脚间距）、UFBGA129（0.5 mm引脚间距）；
- 所有封装均符合ECOPACK2标准。
应用领域
- 适用于需要符合ETSI EN 300 328、EN 300 440、FCC CFR47 Part 15及ARIB STD-T66等射频法规的系统。
