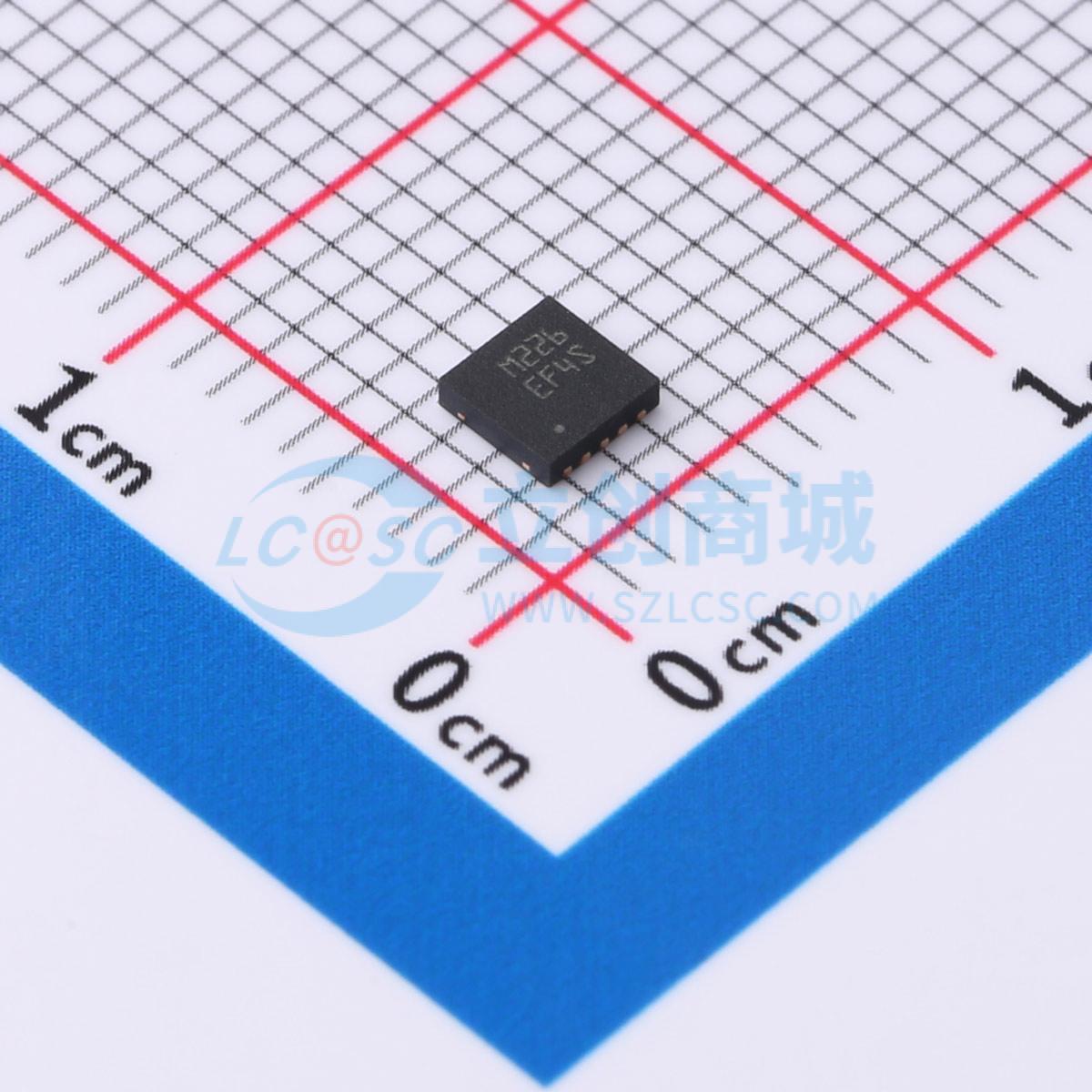

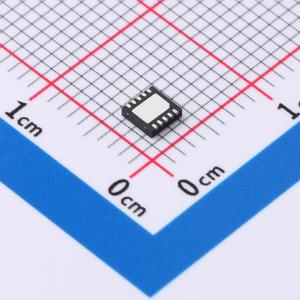

STEF4SPUR

STEF4S是一款集成式电子保险丝，针对监测输出电流和输入电压进行了优化。它可以与3.3 V或5 V电源轨串联连接，保护其输出端的电子电路免受过流和过压影响。工作模式（5 V或3.3 V）可通过专用引脚选择。STEF4S具有可控的开启时间，可通过外部电容进行调节。当出现过载情况时，该器件会将输出电流限制在预定义的安全值。如果异常过载情况持续存在，它将进入开路状态，使负载与电源断开连接。如果电路板上存在持续短路，电子保险丝会将输出电流限制在安全值。 若输入端出现过压，该器件会将输出电压钳位到预定义值，保护负载。 如果异常故障情况持续存在，内部热保护电路会关闭器件，然后自动尝试重新为负载供电，直到故障情况消除。 与机械保险丝在单次熔断后必须进行物理更换不同，电子保险丝在短路/热保护动作后性能不会下降。

• 功率MOSFET导通电阻（典型值）：40 mΩ
• 使能功能
• 输出钳位电压（典型值）：5 V模式下为5.7 V，3.3 V模式下为3.8 V
• 欠压锁定
• 短路限流
• 过载折返电流限制
• 可控软启动
• 热自动重试
• 内部感应FET
• 工作温度范围：- 40 ℃至85 ℃
• 采用DFN 3x3 10L封装

• 硬盘驱动器
• 固态硬盘（SSD）
• 硬盘和SSD阵列
• 机顶盒
• DVD和蓝光光盘驱动器
