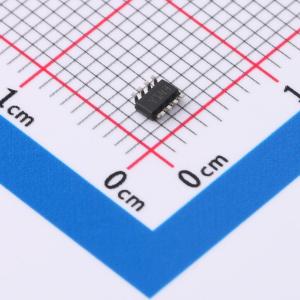

STEF12SGR
12V线路电子保险丝
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 12 V 线路电子保险丝
- 品牌名称
- ST(意法半导体)
- 商品型号
- STEF12SGR
- 商品编号
- C5199070
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | - | |
| 通道数 | - | |
| 输入控制逻辑 | - | |
| 工作电压 | 10V~13.8V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 3.5A | |
| 导通电阻 | 40mΩ | |
| 功能特性 | 反向电流阻断；软启动；欠压锁定；短路保护；过压保护；过温保护；过流保护 | |
| 工作温度 | -40℃~+125℃ |
商品概述
STEF12S是一款集成电子保险丝，专为监控12V直流电源线优化设计。串联连接到主电源轨时，它能精确检测过流和过压情况并做出反应。发生过载时，它会将输出电流限制在用户定义的安全值；若过载持续，它会断开负载与电源的连接。输入过压时，它会将输出调节至预设安全值。欠压锁定功能可防止负载故障，当轨电压过低时保持设备关闭。它具有可调的开启压摆率，用于在启动和热插拔操作期间控制浪涌电流。DFN10封装有专用引脚，可为外部N沟道功率FET提供栅极控制，以在输入电压丢失时实现反向电流阻断。STEF05S是5V电源轨的配套芯片，适用于数据存储应用中的完整电源轨控制。
商品特性
- 典型输出过压钳位电压15V
- 最大电压25V
- 可调电流限制
- 热保护
- 输入欠压锁定
- 启动期间低浪涌电流
- 集成40mΩ功率FET
- En/fault引脚
- 输出电压可调压摆率
- DFN10封装提供反向电流阻断FET的栅极控制引脚
- 提供TSOT23-8L和DFN10（3×3 mm）封装
- 提供锁存（STEF12S）或自动重试（STEF12SA）版本
- 精确检测并响应过流和过压情况
应用领域
- 硬盘和SSD驱动器
- 硬盘阵列
- 热插拔板
- 热插拔保护
- 数据存储应用
