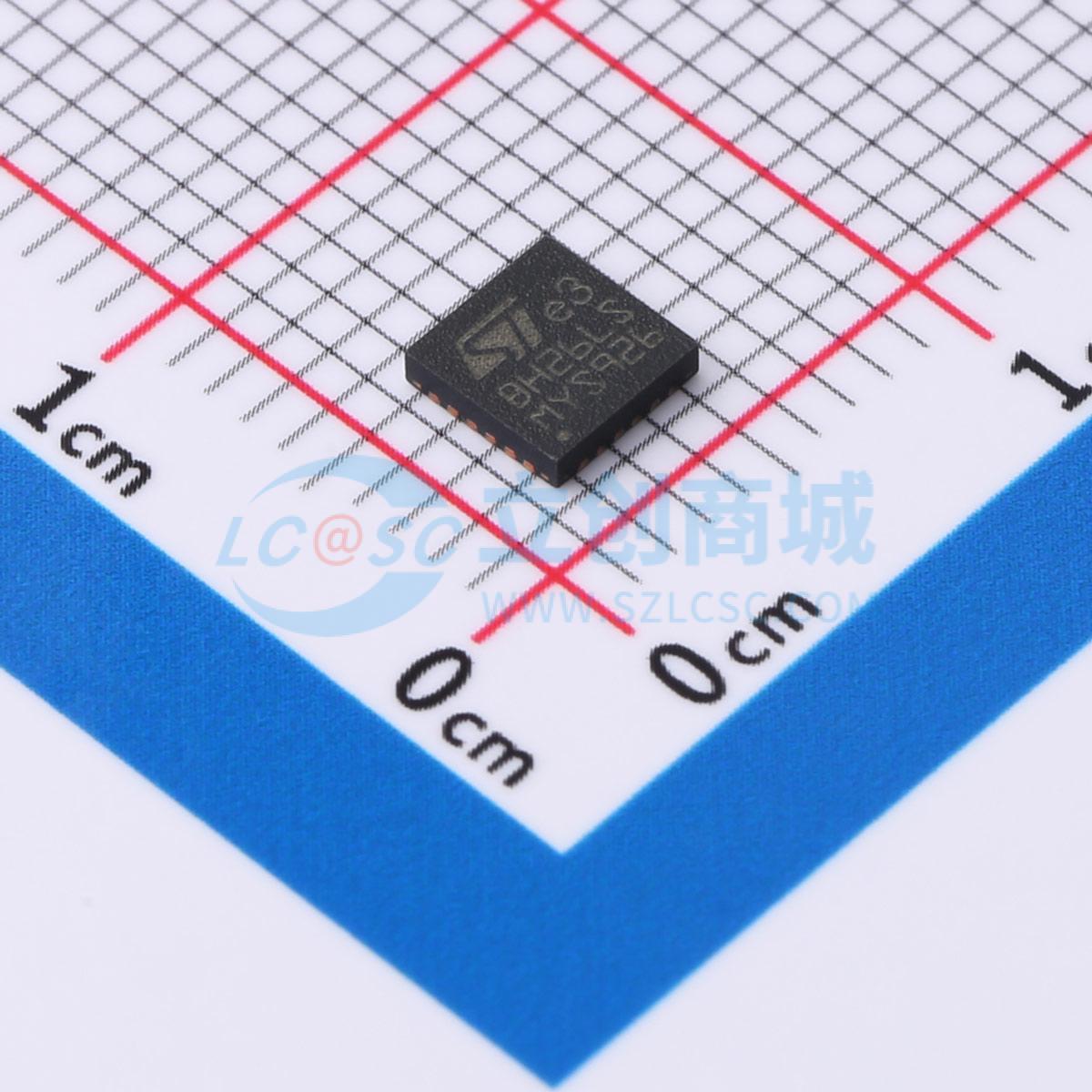

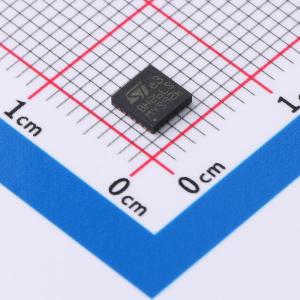

温馨提醒：图片仅供参考，商品以实物为准
LNBH26LSPQR
双路LNB供电及控制IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双路LNBS电源和控制IC，带升压和I2C接口
- 品牌名称
- ST(意法半导体)
- 商品型号
- LNBH26LSPQR
- 商品编号
- C5199064
- 商品封装
- QFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 8V~16V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 2 | |
| 拓扑结构 | 升压式 | |
| 开关管(内置/外置) | 内置 |
商品概述
LNBH26LS专为模拟和数字双卫星接收器/卫星电视、卫星PC卡而设计，是一款单片稳压器和IC接口，采用QFN24（4x4 mm）封装。它专门用于向天线碟中的LNB下变频器或多开关盒提供13/18 V电源和22 kHz音调信号。在该应用领域，它为双调谐器卫星接收器提供了一个完整的解决方案，具有极低的元件数量、低功耗，同时设计简单且具备I²C标准接口。
商品特性
- LNB与I²C总线之间的完整接口
- 内置DC-DC转换器，适用于单12 V电源供电，效率高（典型值：0.5 A时为93%）
- 可通过外部电阻选择输出电流限制
- 符合主要卫星接收器输出电压规范（8种可编程电平）
- 精确的内置22 kHz音调发生器，符合广泛接受的标准
- 即使在空载条件下，也能保证22 kHz音调波形的完整性
- 低压降后置稳压器和高效升压PWM，集成功率NMOS，可降低功率损耗
- 具备过载和过温内部保护，带有I²C诊断位
- LNB短路动态保护
- 输出功率引脚具备±4 kV ESD耐受性
应用领域
- 机顶盒卫星接收器
- 电视卫星接收器
- PC卡卫星接收器
