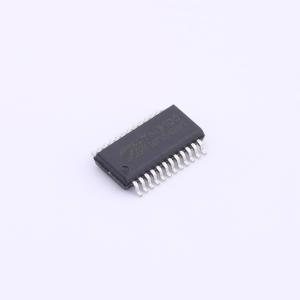

TM3100

TM3100(TA1401B)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TM3100是LED显示面板设计的驱动IC，它内建的CMOS位移寄存器与锁存功能，可以将串行的输入数据转换成平行输出数据格式。TM3100具有16个电流源，可以在每个输出端口提供5~35mA恒定电流量以驱动LED，每个OUT驱动通道输出可短接后得到更大的电流输出，且当环境发生变化时，对其输出电流影响很小。同时可以选用不同阻值（REXT）的外接电阻来调整TM3100各输出端口的电流大小，因此，可精确地控制LED的发光亮度，适用于高质量白平衡显示驱动模组。
品牌名称: TM(天微)
商品型号: TM3100
商品编号: C5174491

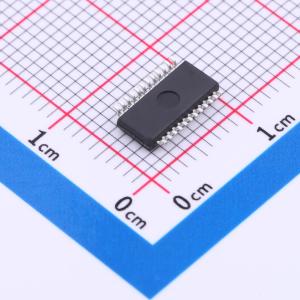

商品封装: QSOP-24
包装方式: 管装
商品毛重: 0.41克(g)

商品参数

商品概述

TM3100是LED显示面板设计的驱动IC，它内建的CMOS位移寄存器与锁存功能，可以将串行的输入数据转换成平行输出数据格式。TM3100具有16个电流源，可以在每个输出端口提供5~35mA恒定电流量以驱动LED，每个OUT驱动通道输出可短接后得到更大的电流输出，且当环境发生变化时，对其输出电流影响很小。同时可以选用不同阻值（REXT）的外接电阻来调整TM3100各输出端口的电流大小，因此，可精确地控制LED的发光亮度，适用于高质量白平衡显示驱动模组。

商品特性

16个恒流源输出通道
OUT端口耐压30.0V
电流输出大小不因输出端负载电压变化而变化
恒流电流范围值：5~35mA@VDD = 5V
极为精确的电流输出值
- （通道与通道）最大误差：≤±2.5%
- （芯片与芯片）最大误差：≤±2.5%
通过调节外部电阻，可设定精密电流输出值
高达25MHz时钟频率
工作电压：4.5V~5.5V

应用领域

户内、外单、双、全彩（动态、静态）LED显示屏
灯饰
节能照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 5 个)

个

起订量：5 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	4.5V~5.5V
	开关频率	25MHz
	通道数	16
	输出电压	400mV~+6V

	属性	参数值
	输出电流	35mA
	拓扑结构	-
	工作温度	-40℃~+85℃
	恒流精度	2.5%
