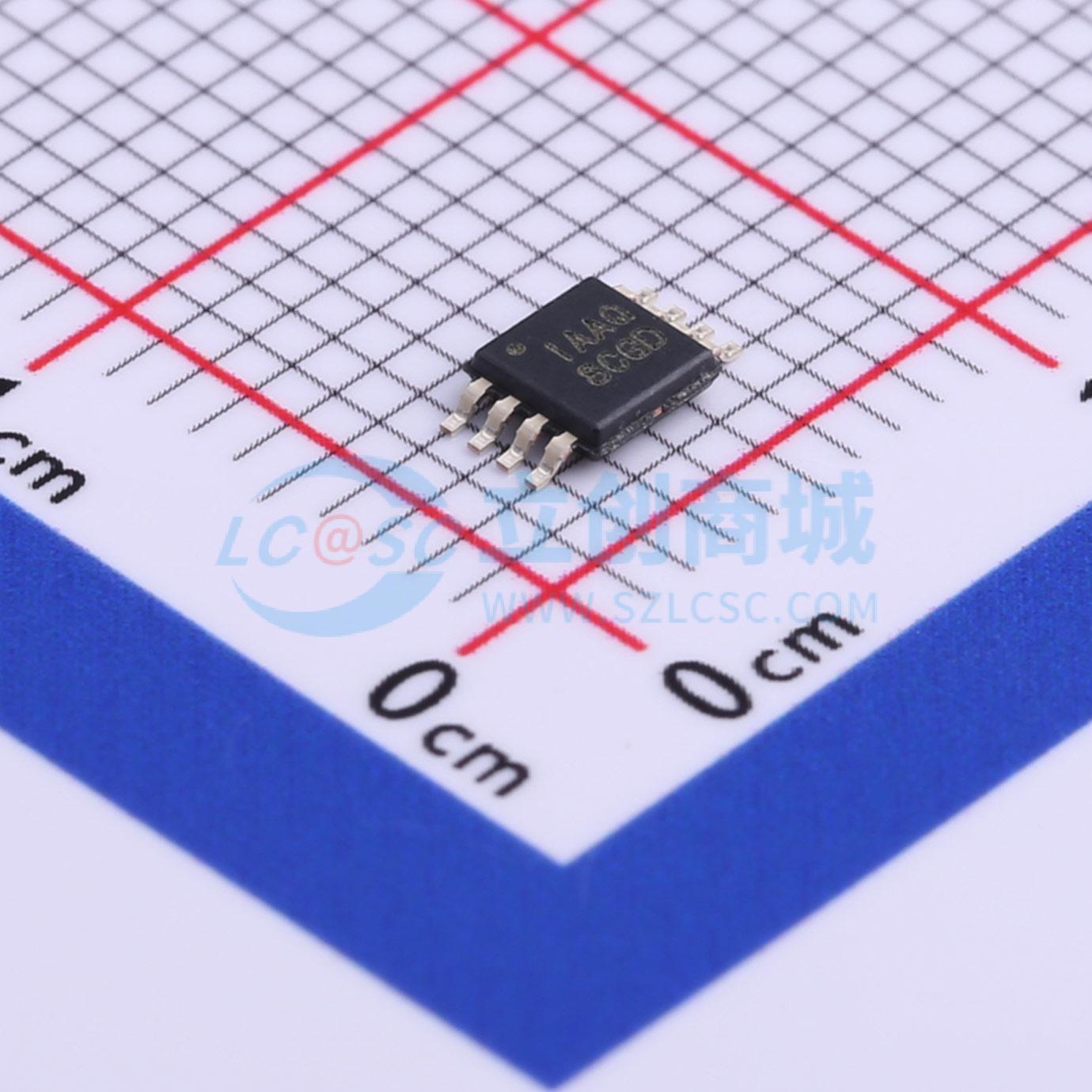

INA225AQDGKRQ1

INA225-Q1是一款电压输出型电流检测放大器，可在0 V至36 V变化的共模电压下检测电流检测电阻两端的压降，且与电源电压无关。该器件是一款双向电流分流监测器，允许使用外部参考来测量流经电流检测电阻两个方向的电流。

通过两个增益选择端子（GS0和GS1）可选择四种不同的增益级别，以编程设置25 V/V、50 V/V、100 V/V和200 V/V的增益。低失调、零漂移架构和精确的增益值使得在整个工作温度范围内进行高精度测量的同时，分流器两端的最大压降可低至满量程的10 mV。

该器件由+2.7 V至+36 V单电源供电，最大电源电流为350 μA。该器件的工作温度范围扩展至-40°C至+125°C，采用VSSOP-8封装。

• 符合AEC-Q100标准：– 温度等级1：-40°C至+125°C
• 人体模型（HBM）静电放电分类2
• 带电器件模型（CDM）静电放电分类C4B
• 宽共模范围：0 V至36 V
• 失调电压：±150 μV（最大值，所有增益）
• 失调电压漂移：0.5 μV/°C（最大值）
• 全温度范围内的增益精度（最大值）：
  • 25 V/V、50 V/V：±0.15%
  • 100 V/V：±0.2%
  • 200 V/V：±0.3%
• 增益漂移：10 ppm/°C
• 带宽：250 kHz（增益 = 25 V/V）
• 可编程增益：
  • G1 = 25 V/V
  • G2 = 50 V/V
  • G3 = 100 V/V
  • G4 = 200 V/V
• 静态电流：350 μA（最大值）
• 封装：VSSOP-8

• 汽车照明
• 车身控制模块
• 电机控制
• 阀门控制
• 集群中央控制模块
