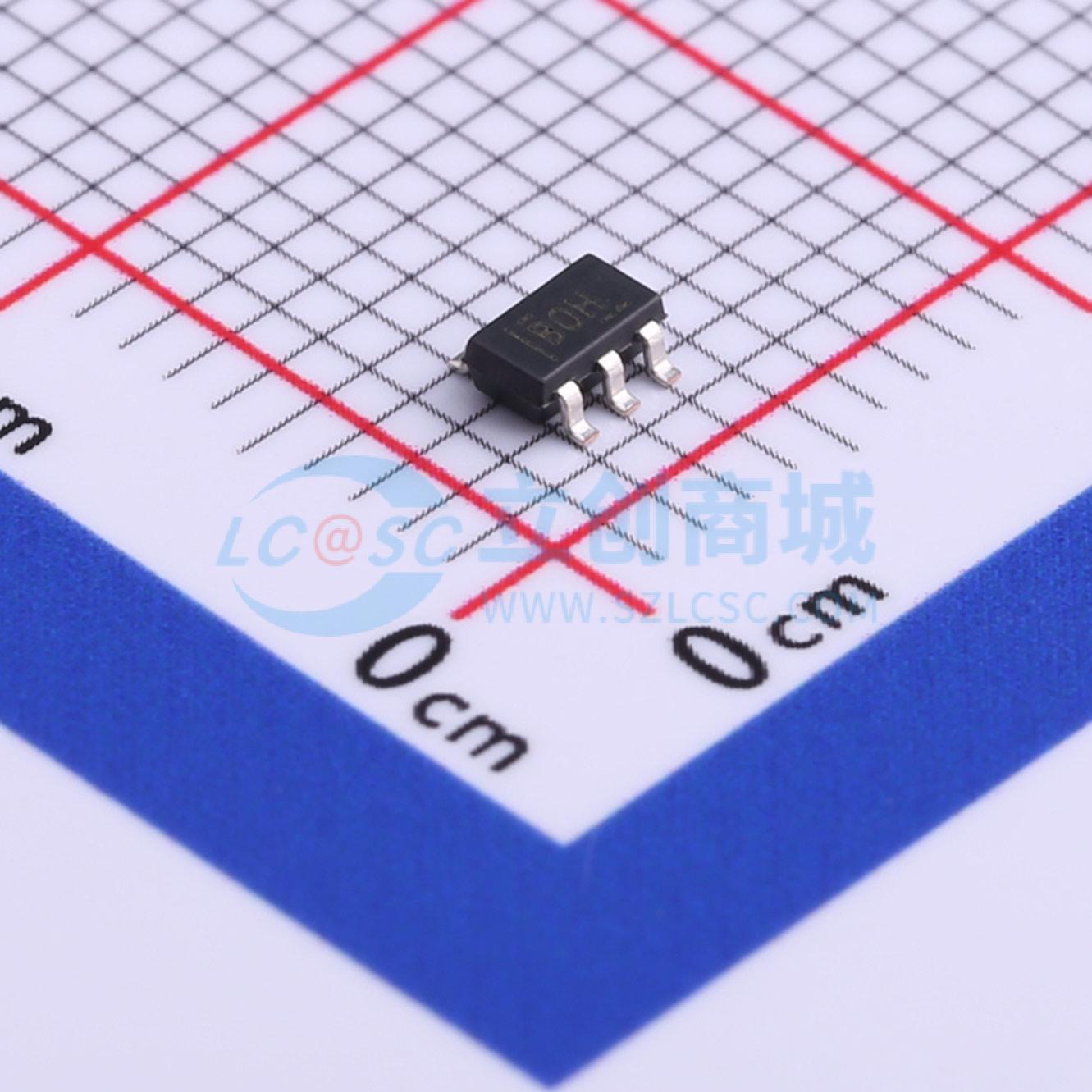

INA194AQDBVRQ1

描述: INA194A-Q1 AEC-Q100、-16V 至 80V、500kHz 电流感应放大器
品牌名称: TI(德州仪器)
商品型号: INA194AQDBVRQ1
商品编号: C553128
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

商品概述

具有电压输出的INA19xA-Q1系列电流检测放大器能够在-16 V至80 V的共模电压下检测检测电阻上的压降，且与INA19xA的电源电压无关。该系列产品提供三种输出电压比例：20 V/V、50 V/V和100 V/V。500 kHz的带宽简化了其在电流控制环路中的应用，并可用于监测直流电机的运行状况。INA193A - INA195A分别与INA196A - INA198A功能相同，但引脚配置不同。

商品特性

符合汽车应用标准
宽共模电压范围：-16 V至80 V
低误差：过温时误差最大为3%
带宽：高达500 kHz
三种传输函数可选：20 V/V、50 V/V和100 V/V
完整的电流检测解决方案
单2.7 V至18 V电源供电
规定的扩展工作温度范围为-40°C至125°C
采用节省空间的SOT-23封装

应用领域

焊接设备
车身控制模块负载健康监测
电信设备
混合动力/电动汽车动力系统
电源管理
电池充电器

交货周期

订货1-3个工作日

购买数量

(1个/圆盘，最小起订量 50 个)

个

起订量：50 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-16V~80V
	增益	100V/V

	属性	参数值
	带宽	500kHz
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	-
	工作温度	-40℃~+125℃
