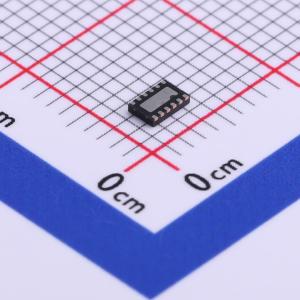

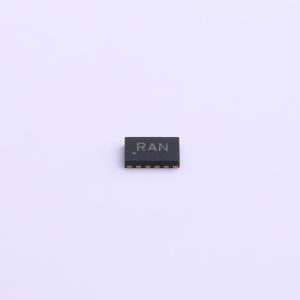

DAC7551TDRNRQ1

12位、超低毛刺、电压输出数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DAC7551-Q1 汽车类 12 位超低毛刺脉冲电压输出数模转换器
品牌名称: TI(德州仪器)
商品型号: DAC7551TDRNRQ1
商品编号: C553135
商品封装: WSON-12-EP(2x3)
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

DAC7551-Q1器件是一款单通道、电压输出的数模转换器（DAC），具有出色的线性度和单调性，采用专有架构，可将毛刺能量降至最低。低功耗的DAC7551-Q1器件采用2.7至5.5V单电源供电。DAC7551-Q1输出放大器可驱动2kΩ、200pF的负载，实现轨到轨输出，建立时间为5μs。输出范围通过外部电压基准设置。三线串行接口的时钟速率最高可达50MHz，兼容SPI、QSPI、微线和DSP接口标准。该器件集成了上电复位（POR）电路，确保DAC输出在上电时为0V，并保持该电压，直到对器件进行有效的写操作。该器件具备掉电功能，可将器件的电流消耗降至2μA以下。小尺寸和低功耗特性使DAC7551-Q1器件非常适合电池供电的便携式应用。在5V电源下，功耗通常为0.5mW；在3V电源下，功耗通常为0.23mW；在掉电模式下，功耗可降至1μW。 DAC7551-Q1器件采用12引脚USON封装，工作温度范围为-40℃至+105℃。与标准器件相比，带Z后缀的器件可减少分层现象。

商品特性

符合汽车应用要求
相对精度（INL）：±0.35 LSB
超低毛刺能量：0.1 nV-s
低功耗运行：在2.7V时为100 μA
上电复位至零刻度
电源：2.7至5.5V单电源
掉电：在2.7V时为0.05 μA
12位线性度和单调性
轨到轨电压输出
建立时间：5 μs（最大值）
带施密特触发器输入的SPI兼容串行接口：最高50 MHz
菊花链功能
异步硬件清零至零刻度
规定的温度范围：-40℃至+105℃
小型2mm×3mm、12引脚USON封装
Z后缀可改善分层现象

应用领域

便携式电池供电仪器
数字增益和失调调整
可编程电压和电流源
可编程衰减器
工业过程控制
ADAS雷达应用
碰撞预警
盲点检测

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	1
	接口类型	SPI
	工作电压	2.7V~5.5V
	稳定时间	5us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	0.35LSB
	工作温度	-40℃~+105℃
	上电复位	内置
	基准电压源	外置
	数据速率	50MHz
	静态电流	100uA
