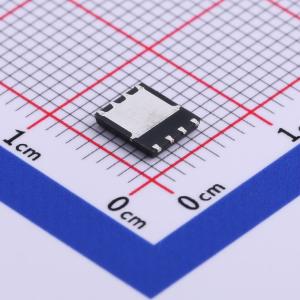

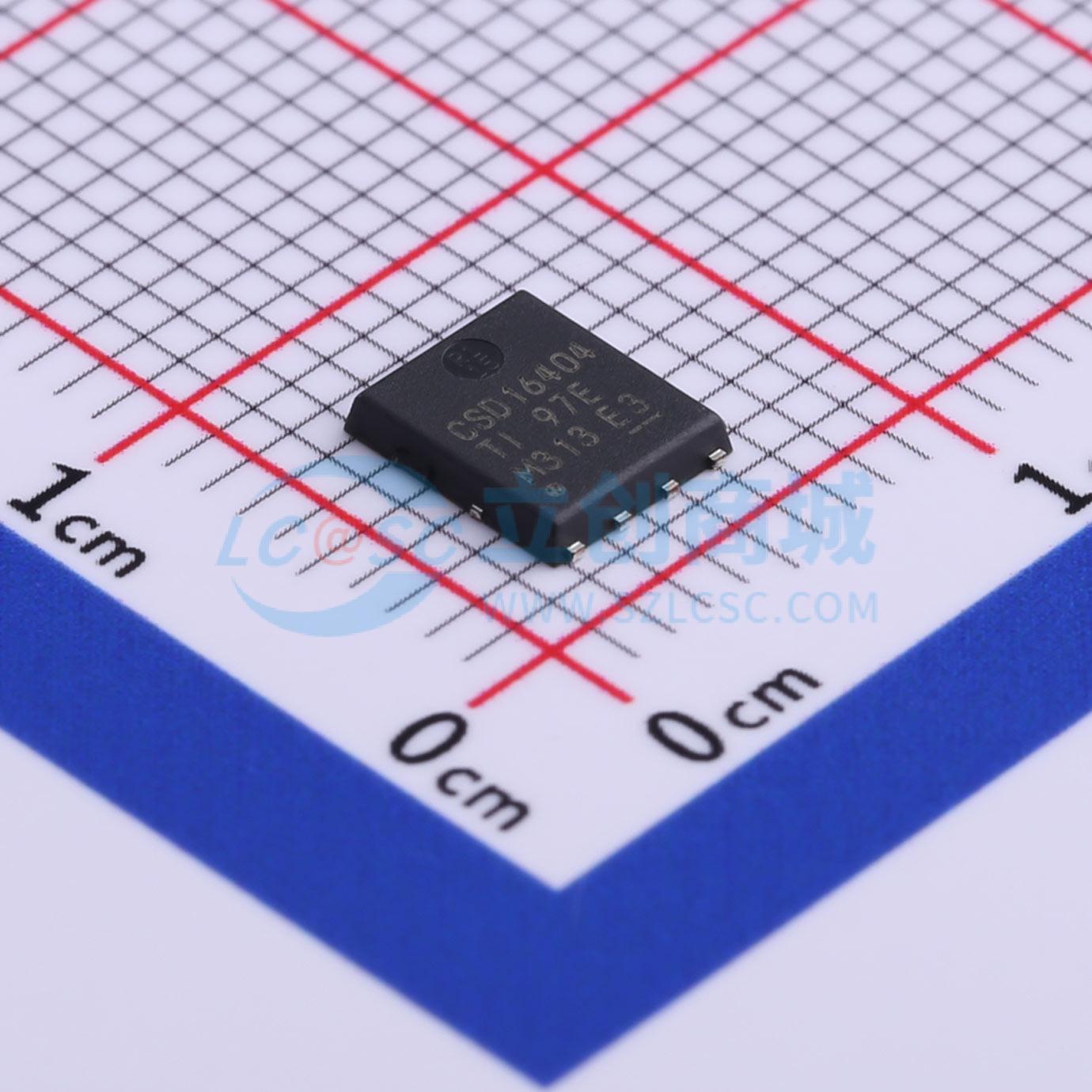

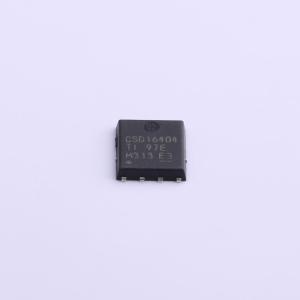

温馨提醒：图片仅供参考，商品以实物为准
CSD16404Q5A
1个N沟道 耐压:25V 电流:81A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CSD16404Q5A 采用 5mm x 6mm SON 封装的单通道、7.2mΩ、25V、N 沟道 NexFET™ 功率 MOSFET
- 品牌名称
- TI(德州仪器)
- 商品型号
- CSD16404Q5A
- 商品编号
- C553153
- 商品封装
- SON-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 25V | |
| 连续漏极电流(Id) | 81A | |
| 导通电阻(RDS(on)) | 4.1mΩ@10V,20A | |
| 耗散功率(Pd) | 3W | |
| 阈值电压(Vgs(th)) | 1.8V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 6.5nC@4.5V | |
| 输入电容(Ciss) | 1.22nF@12.5V | |
| 反向传输电容(Crss) | 80pF@12.5V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.05nF |
商品概述
NexFET™功率MOSFET专为最大限度降低功率转换应用中的损耗而设计。
商品特性
- 超低Qg和Qgd
- 低热阻
- 雪崩额定值
- 无铅端子镀层
- 符合RoHS标准
- 无卤素
- SON 5mm×6mm塑料封装
应用领域
- 用于网络、电信和计算系统应用的负载点同步降压转换器-针对控制FET应用进行优化
