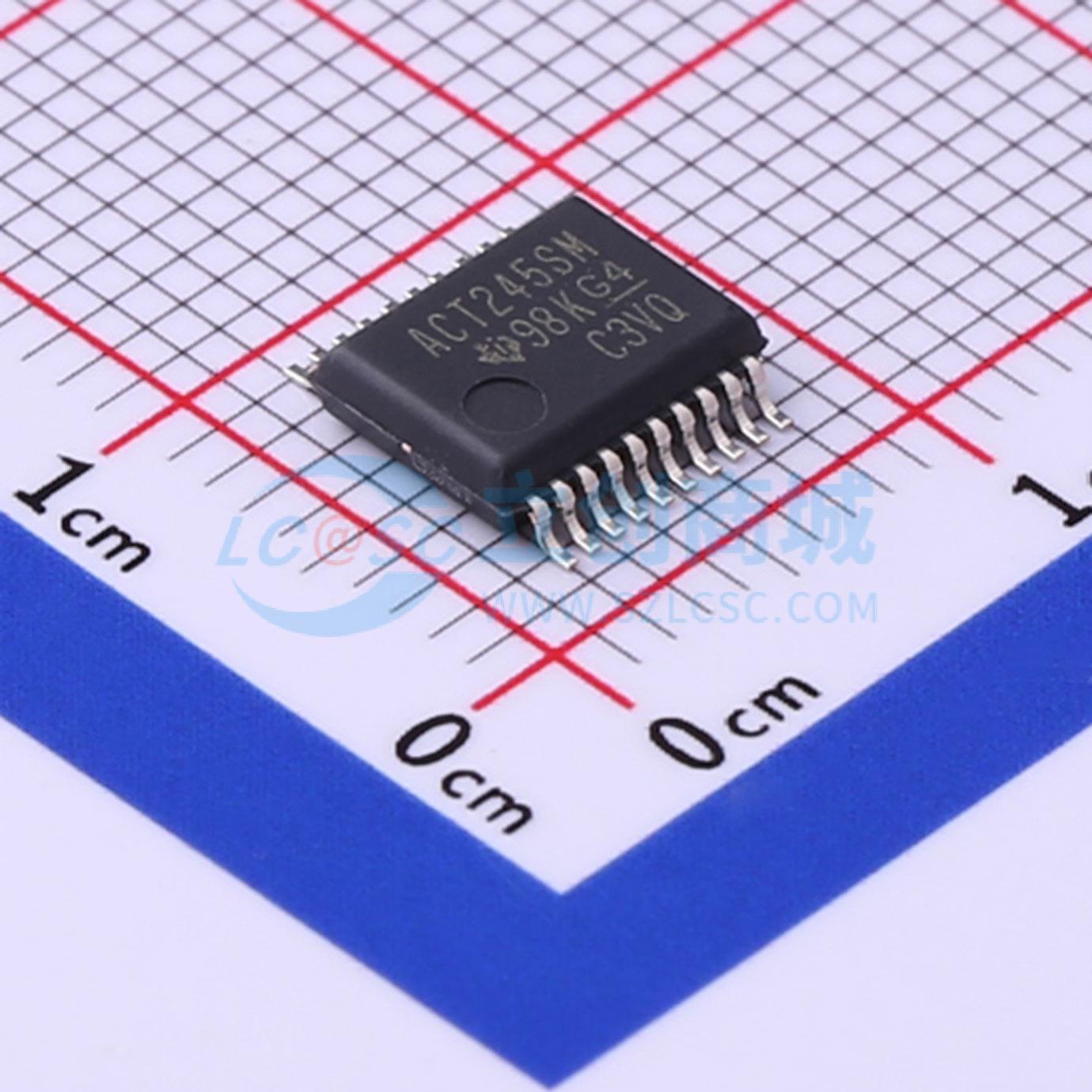

温馨提醒：图片仅供参考，商品以实物为准
CD74ACT245SM96
CD74ACT245SM96
- 描述
- CD74ACT245 具有三态输出的八路同向总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74ACT245SM96
- 商品编号
- C553183
- 商品封装
- SSOP-20-208mil
- 包装方式
- 编带
- 商品毛重
- 0.225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74ACT | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | 4ns@5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
AC245和ACT245是采用高级CMOS逻辑技术的八总线收发器。它们是同相三态双向缓冲收发器，适用于从A总线到B总线或从B总线到A总线的双向传输。方向输入引脚（DIR）的逻辑电平决定数据传输方向。当输出使能输入（OE）为高电平时，输出处于高阻态。
商品特性
- 缓冲输入
- 典型传播延迟:在VCC = 5V、TA = 25℃、CL = 50pF条件下为4ns
- 超过2kV ESD防护
- 采用耐SCR闩锁的CMOS工艺和电路设计
- 具备双极型FAST™/AS/S的速度，同时功耗显著降低
- 平衡传播延迟
- AC型号支持1.5V至5.5V工作电压，在电源电压30%时具有平衡抗干扰能力
- ±24mA输出驱动电流
- 可扇出15个FAST™ IC
- 可驱动50Ω传输线
