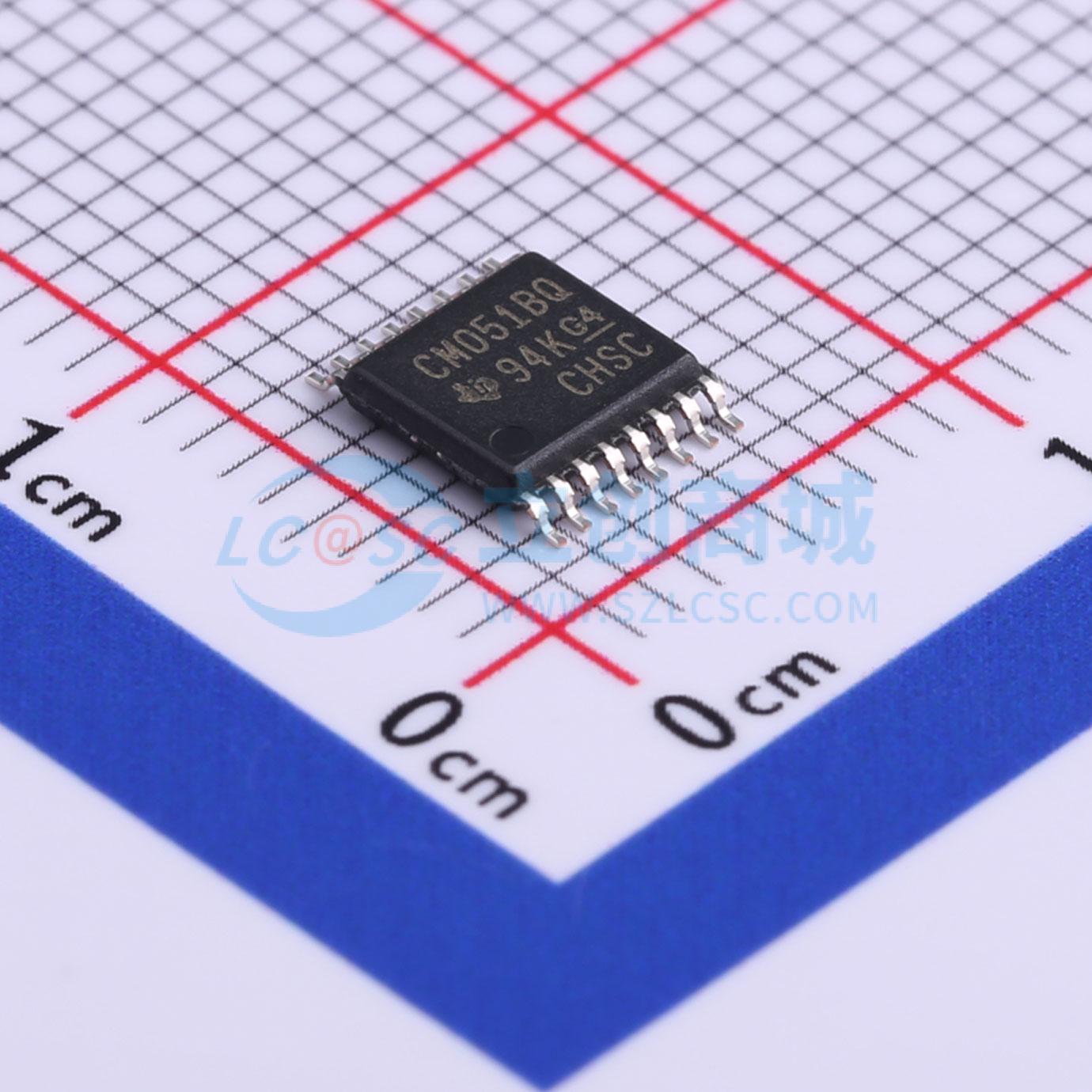

CD4051BQPWRQ1
具备逻辑电平转换功能的CMOS单8通道模拟多路复用器/解复用器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4051B-Q1 具有逻辑电平转换功能的汽车类 20V、8:1、单通道模拟多路复用器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4051BQPWRQ1
- 商品编号
- C555142
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 双电源 | |
| 工作电压 | 3V~20V | |
| 输入数/输出数 | 8/1 | |
| 灌电流(IOL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 工作温度 | -45℃~+125℃ | |
| 传播延迟(tpd) | 30ns@5V,50pF | |
| 静态电流(Iq) | 5uA | |
| 功能特性 | 电平转换；先断后合功能 | |
| 系列 | CD4000 |
商品概述
CD405xB-Q1是带逻辑电平转换的CMOS单8通道模拟多路复用器/解复用器，属于数字控制模拟开关，具备低导通阻抗、极低关断漏电流的特点，在整个电源电压范围内静态功耗极低，功耗水平不受控制信号逻辑状态的影响。
商品特性
- 通过AEC-Q100认证，适用于汽车应用
- 温度等级1，工作环境温度范围为-45℃~+125℃
- 支持宽范围的数字和模拟信号电平，数字信号范围为3V~20V，模拟信号峰峰值≤20V
- 导通电阻低，当VDD-VEE=18V时，15V峰峰值信号输入范围内导通电阻典型值为125Ω
- 关断电阻高，当VDD-VEE=18V时，通道漏电流典型值为±100pA
- 支持逻辑电平转换，可将3V~20V（VDD-VSS=3V~20V）的数字寻址信号转换，实现对20V峰峰值（VDD-VEE=20V）模拟信号的切换
- 开关特性匹配，当VDD-VEE=15V时，导通电阻rON典型值为5Ω
- 所有数字控制输入和电源条件下静态功耗极低，当VDD-VSS=VDD-VEE=10V时，静态功耗典型值为0.2μW
- 片上集成二进制地址解码
- 支持5V、10V、15V参数额定值
- 20V下静态电流经过100%测试
- 全封装温度范围下，18V时最大输入电流为1μA；25℃、18V条件下最大输入电流为100nA
- 采用先断后通切换设计，消除通道重叠
应用领域
- 模拟与数字多路复用、解复用
- A/D转换、D/A转换
- 信号选通
- 工厂自动化
- 电视设备
- 家电
- 消费音频
- 可编程逻辑电路
- 传感器
