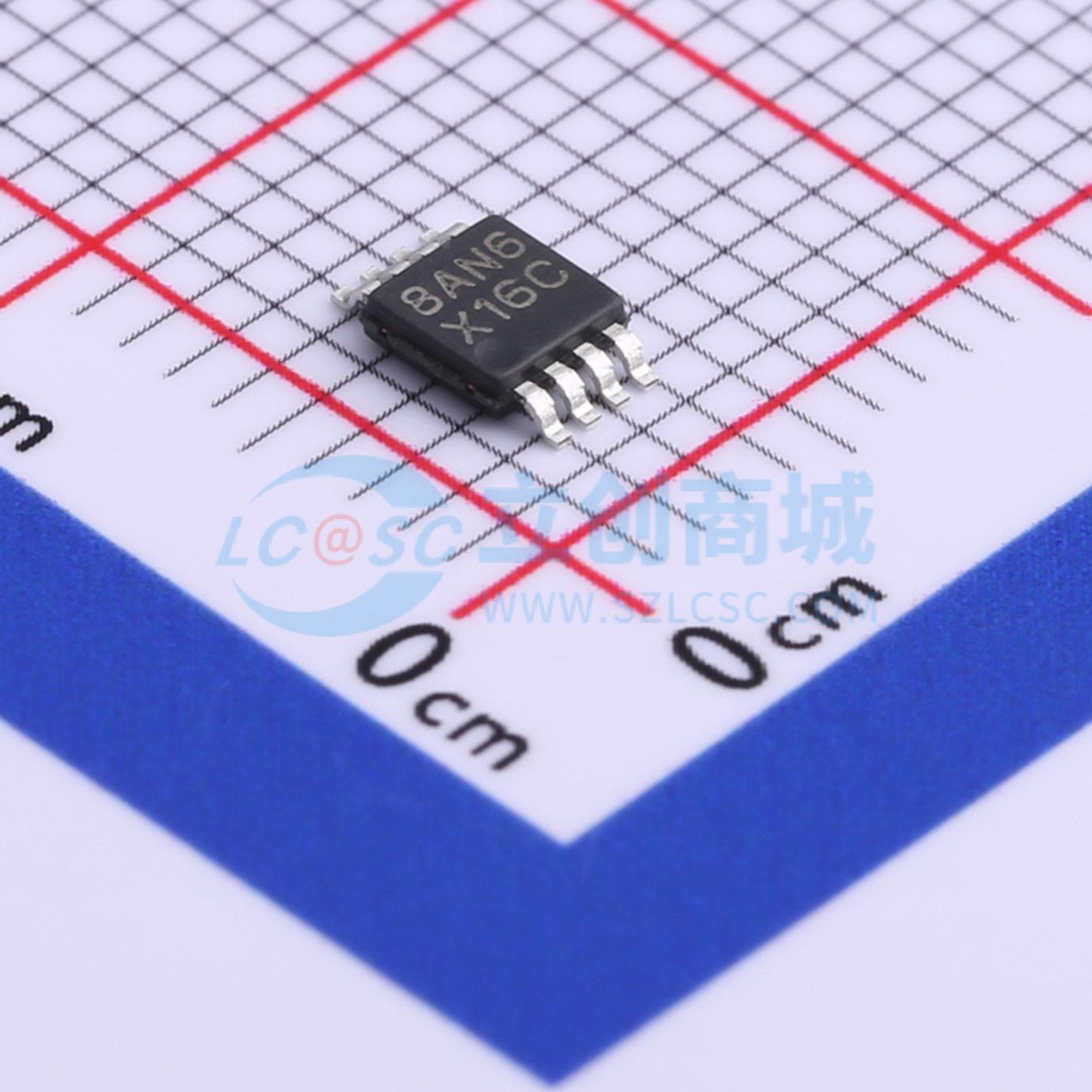

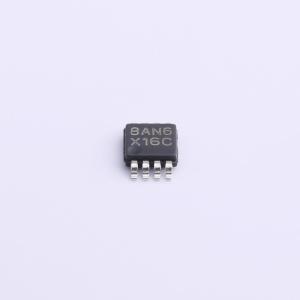

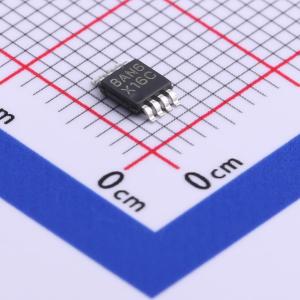

ADC082S021CIMM/NOPB

双通道，采样率50ksps至200ksps的8bit ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADC082S021 双通道、50 ksps 至 200 ksps、8 位 A/D 转换器
品牌名称: TI(德州仪器)
商品型号: ADC082S021CIMM/NOPB
商品编号: C555160
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

ADC082S021是一款低功耗、双通道CMOS 8位模数转换器，具备高速串行接口。与仅在单一采样率下规定性能的传统做法不同，ADC082S021在50 ksps至200 ksps的采样率范围内进行了全面的性能规定。该转换器基于带有内部跟踪保持电路的逐次逼近寄存器架构，可配置为在输入IN1和IN2处接收一个或两个输入信号。输出串行数据为直接二进制格式，与多种标准兼容，如SPI、QSPI、MICROWIRE以及许多常见的DSP串行接口。 ADC082S021采用单电源供电，电源电压范围为+2.7V至+5.25V。使用+3V或+5V电源时，正常功耗分别为1.6 mW和5.8 mW。掉电功能可将功耗大幅降低，使用+3V电源时功耗仅为0.12 μW，使用+5V电源时为0.35 μW。 ADC082S021采用8引脚VSSOP封装，可在-40℃至+85℃的工业温度范围内工作。

商品特性

规定了采样率范围
双输入通道
可变电源管理
单电源供电，电压范围2.7V - 5.25V

应用领域

便携式系统
远程数据采集
仪器仪表与控制系统

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	8位
	采样率	50kHz
	通道数	2
	工作电压	2.7V~5.25V
	接口类型	SPI

	属性	参数值
	差分输入	-
	积分非线性	0.2LSB
	工作温度	-40℃~+85℃
	信噪比	49.6dB
	时钟频率(fc)	50kHz~16MHz
	ADC架构	SAR
