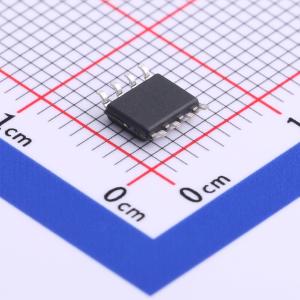

KP3116SGA

离线式PWM控制功率开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 一款高性能低成本 PWM 控制功率开关，适用于离线式小功率降压型应用场合，外围电路简单、器件个数少。同时产品内置高耐压 MOSFET 可提高系统浪涌耐受能力。与传统的 PWM 控制器不同，内部无固定时钟驱动 MOSFET，系统开关频率随负载变化可实现自动调节。同时采用了多模式 PWM 控制技术，有效简化了外围电路设计，提升线性调整率和负载调整率并消除系统工作中的可闻噪音。此外，芯片内部峰值电流检测阈值可跟随实际负载情况自动调节，可以有效降低空载情况下的待机功耗。集成有完备的带自恢复功能的保护功能：VDD 欠压保护、逐周期电流限制、异常过流保护、输出过压保护、过热保护、过载保护和 VDD 过压保护等。
品牌名称: Kiwi Instruments(必易微)
商品型号: KP3116SGA
商品编号: C554033
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.142克(g)

商品参数

商品概述

一款高性能低成本 PWM 控制功率开关，适用于离线式小功率降压型应用场合，外围电路简单、器件个数少。同时产品内置高耐压 MOSFET 可提高系统浪涌耐受能力。与传统的 PWM 控制器不同，内部无固定时钟驱动 MOSFET，系统开关频率随负载变化可实现自动调节。同时采用了多模式 PWM 控制技术，有效简化了外围电路设计，提升线性调整率和负载调整率并消除系统工作中的可闻噪音。此外，芯片内部峰值电流检测阈值可跟随实际负载情况自动调节，可以有效降低空载情况下的待机功耗。集成有完备的带自恢复功能的保护功能：VDD 欠压保护、逐周期电流限制、异常过流保护、输出过压保护、过热保护、过载保护和 VDD 过压保护等。

商品特性

集成 700V 高压 MOSFET 和高压启动电路
多模式控制、无异音工作
支持反激、降压和升降压拓扑
支持超低压输入 (>20V)
空载功耗低于 100mW
支持最高 40kHz 开关频率
良好的线性调整率和负载调整率
集成软启动电路
内部保护功能：过载保护 (OLP)、逐周期电流限制 (OCP)、异常过流保护 (AOCP)、输出过压保护 (OVP)、过温保护 (OTP)
封装类型 SOP - 8

应用领域

小家电电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	通道数	1
	工作电压	2V~700V

	属性	参数值
	导通电阻	14Ω
	工作温度	-40℃~+160℃
	特性	过压保护(OVP)；过流保护(OCP)；过温保护(OTP)
