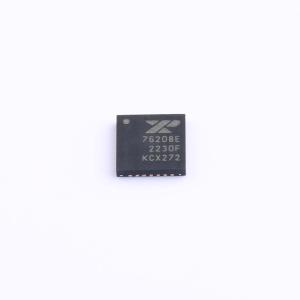

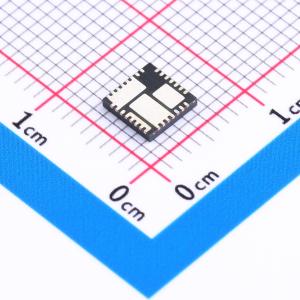

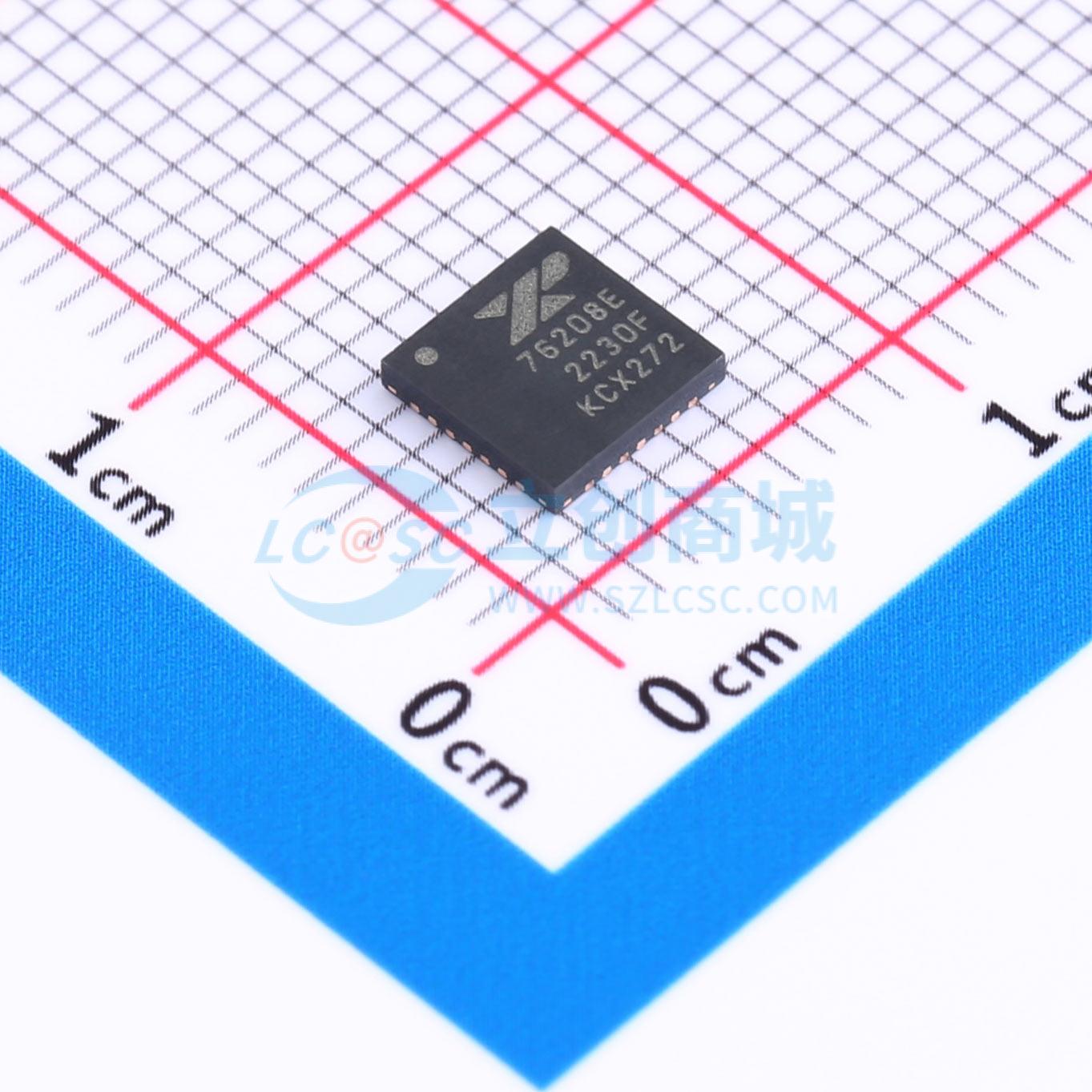

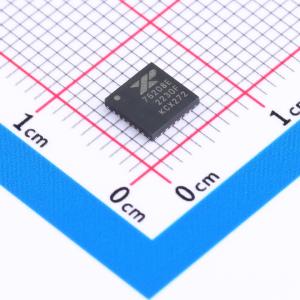

XR76208ELTR-F
3A/5A/8A 同步降压转换器
SMT扩展库PCB免费打样
- 描述
- XR76203、XR76205 和 XR76208 是同步降压控制器,结合了控制器、驱动器、启动二极管和 MOSFET,集成在一个封装中,适用于负载点电源。这些器件具有 3A、5A 和 8A 的负载电流等级,输入电压范围为 5V 至 40V,输出电压可调,最低 0.6V。它们采用专有的恒定导通时间控制方案,无需环路补偿,支持陶瓷输出电容器,提供快速的瞬态响应。
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- XR76208ELTR-F
- 商品编号
- C555356
- 商品封装
- QFN-30(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.257克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~40V | |
| 输出电压 | 600mV | |
| 输出电流 | 8A | |
| 开关频率 | 100kHz~800kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
XR76203、XR76205和XR76208是同步降压稳压器，将控制器、驱动器、自举二极管和MOSFET集成于单个封装中，适用于负载点电源。XR76203、XR76205和XR76208的负载电流额定值分别为3A、5A和8A。5V至40V的宽输入电压范围允许其采用行业标准的24V±10%、18V - 36V以及经整流的18VAC和24VAC电源轨进行单电源供电。 凭借专有的仿真电流模式恒定导通时间（COT）控制方案，XR76203、XR76205和XR76208使用陶瓷输出电容即可实现极快的线路和负载瞬态响应。它们无需环路补偿，简化了电路实现并减少了整体元件数量。控制环路还能提供0.07%的负载调节率和0.15%的线路调节率，并保持恒定的工作频率。可选的节能模式允许用户在轻载电流时以不连续导通模式（DCM）运行，从而显著提高转换器效率。 一系列保护功能，包括过流、过温、短路和欠压锁定（UVLO），有助于在异常工作条件下实现安全运行。 XR76203、XR76205和XR76208均采用符合RoHS标准、环保/无卤、节省空间的5x5mm QFN封装。
商品特性
- 控制器、驱动器、自举二极管和MOSFET集成于单个封装
- 3A、5A和8A降压稳压器
- 5V至40V宽输入电压范围
- ≥0.6V可调输出电压
- 专有恒定导通时间控制
- 无需环路补偿
- 稳定的陶瓷输出电容运行
- 可编程200ns至2µs导通时间
- 恒定100kHz至800kHz频率
- 可选连续导通模式（CCM）或CCM / DCM
- CCM / DCM模式实现轻载高效
- CCM模式实现轻载恒频
- 带热补偿的可编程打嗝式电流限制
- 精确使能和电源正常标志
- 可编程软启动
- 30引脚5x5mm QFN封装
应用领域
- 分布式电源架构
- 负载点转换器
- 电源模块
- FPGA、DSP和处理器电源
- 基站、交换机/路由器和服务器
