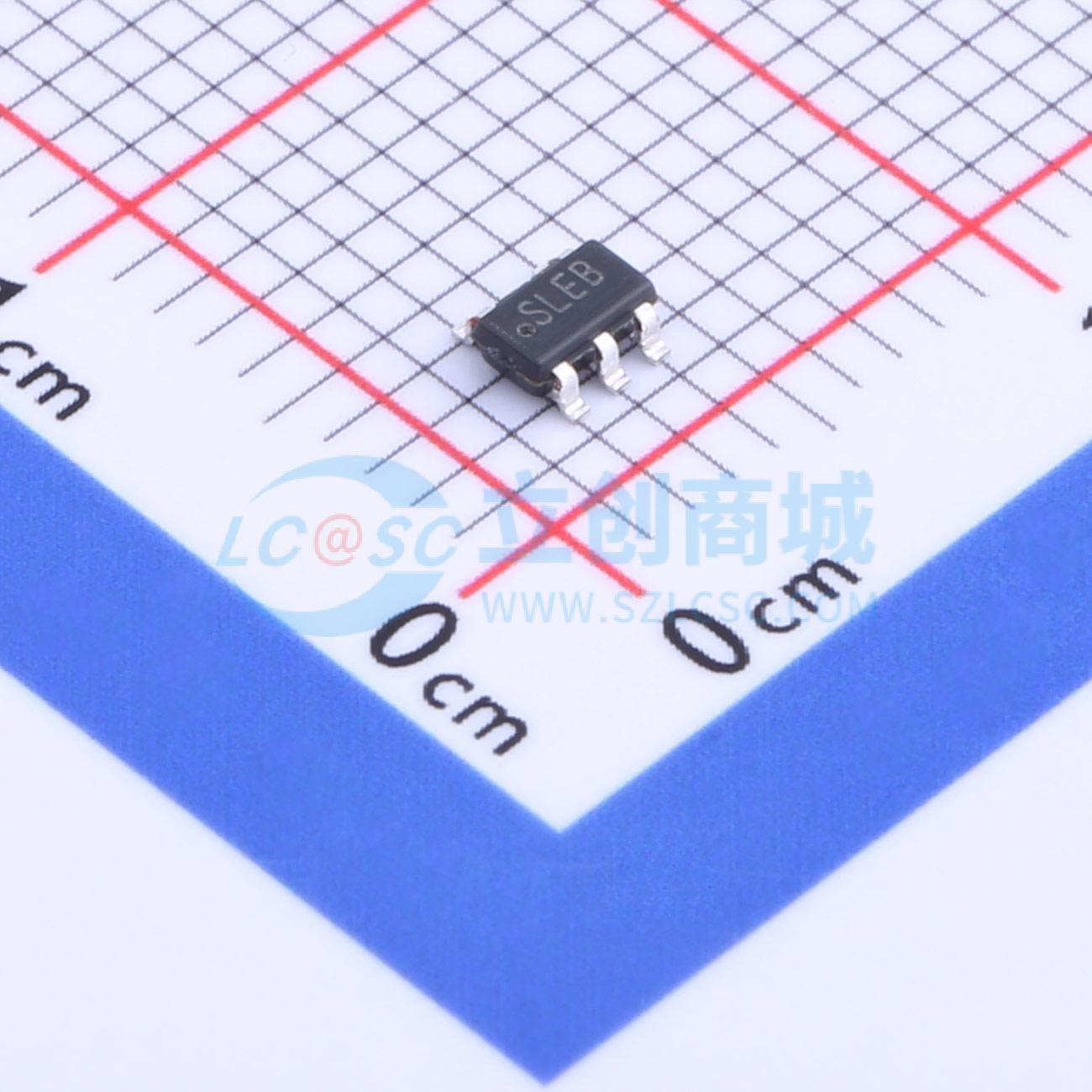

温馨提醒：图片仅供参考，商品以实物为准

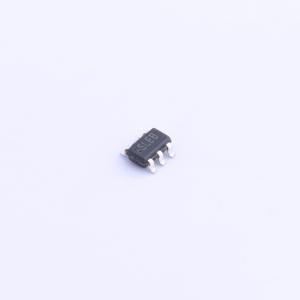

LM2735XMFX/NOPB

高效升压和SEPIC DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2735 是一款高效、易于使用的低侧开关调节器,适用于升压和 SEPIC 应用。该设备提供所有主动功能,实现局部 DC-DC 转换,具有快速瞬态响应和精确调节。开关频率内部设置为 520kHz 或 1.6MHz,允许使用极小的表面贴装电感和芯片电容器,同时提供高达 90% 的效率。
品牌名称: TI(德州仪器)
商品型号: LM2735XMFX/NOPB
商品编号: C555454
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.069克(g)

商品参数

商品概述

LM2735器件是一款易用、节省空间的2.1 A低端开关稳压器，非常适合用于升压和SEPIC DC/DC调节。该器件具备所有有源功能，可在最小的PCB面积内实现本地DC-DC转换，具有快速瞬态响应和精确调节功能。开关频率内部设定为520 kHz或1.6 MHz，允许使用极小的表面贴装电感器和片式电容器，同时提供高达90%的效率。电流模式控制和内部补偿使其易于使用，元件数量最少，并能在广泛的工作条件下实现高性能调节。外部关断功能的待机电流超低，仅为80 nA，非常适合便携式应用。微型SOT - 23、WSON和MSOP - PowerPAD封装可节省空间。其他特性包括内部软启动、降低浪涌电流的电路、逐脉冲电流限制和热关断。

商品特性

输入电压范围：2.7 V至5.5 V
输出电压范围：3 V至24 V
全温度范围内2.1 A开关电流
电流模式控制
逻辑高电平使能引脚
关断时80 nA的超低待机电流
170 mΩ NMOS开关
±2%反馈电压精度
易于使用，整体解决方案尺寸小
内部软启动
内部补偿
两种开关频率：520 kHz（LM2735 - Y）、1.6 MHz（LM2735 - X）
使用小型表面贴装电感器和片式电容器
微型SOT - 23、WSON和MSOP - PowerPAD封装

应用领域

便携式应用的LCD显示屏背光
OLED面板电源
USB供电设备
数码相机和摄像机
汽车用白光LED电流源，详见LM2735 - Q1

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~5.5V
	输出电压	3V~24V
	输出电流	2.1A
	开关频率	1.6MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式；SEPIC
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
