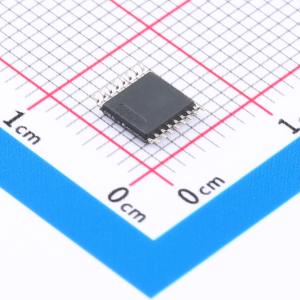

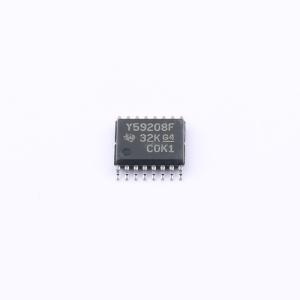

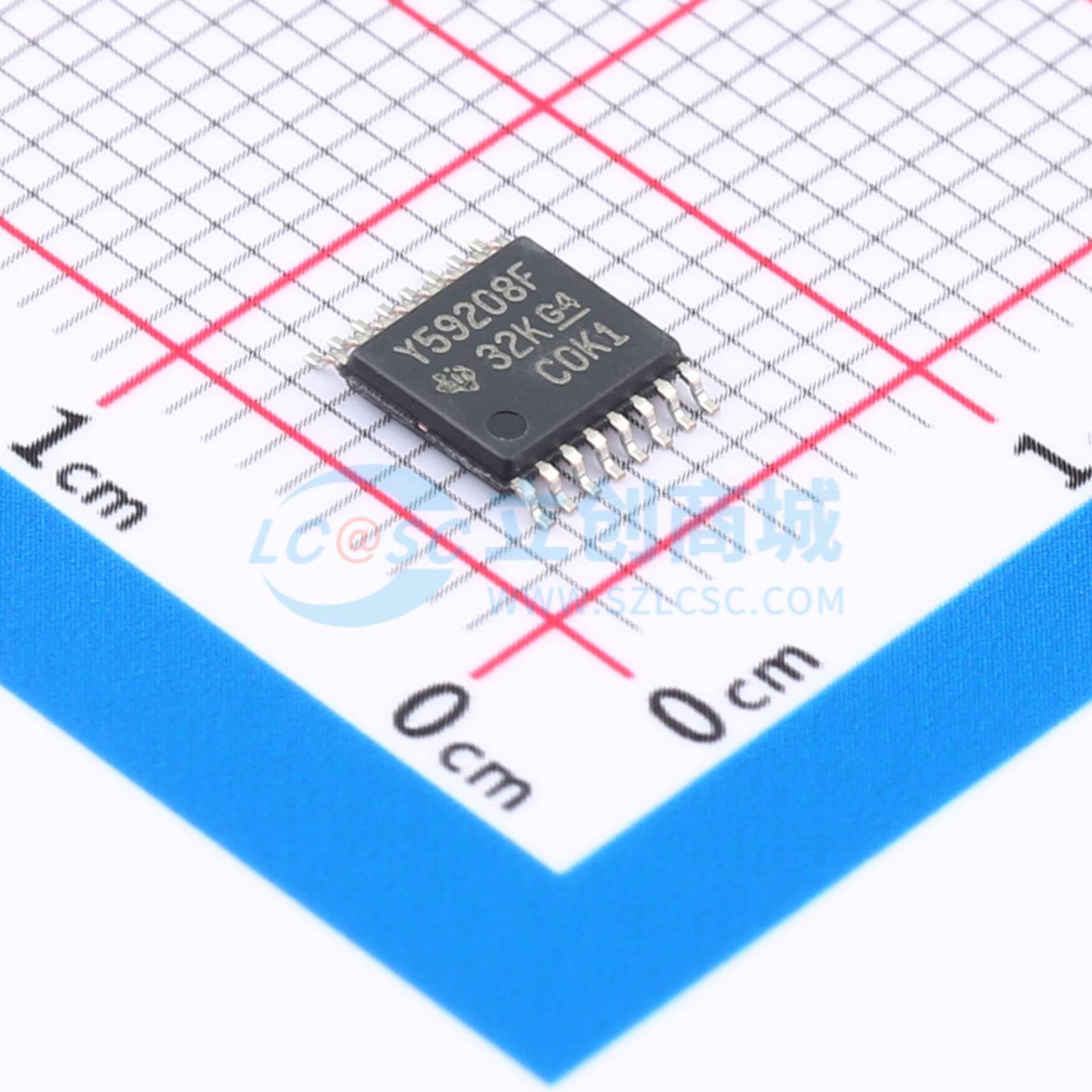

TLC59208FIPWR

TLC59208F 是一种 I2C 总线控制的 8 位 LED 驱动器，适用于红、绿、蓝或琥珀色（RGBA）颜色混合应用。每个 LED 输出都有自己的 8 位分辨率（256 级）固定频率独立 PWM 控制器，工作频率为 97 kHz，占空比可从 0% 调整到 99.6%，以允许将 LED 设置为特定亮度值。另外还有一个 8 位分辨率（256 级）组 PWM 控制器，具有 190 Hz 的固定频率和 24 Hz 到每 10.73 秒一次之间的可调频率，占空比可从 0% 调整到 99.6%，可以对所有 LED 进行相同的调光或闪烁。

每个 LED 输出可以关闭、开启（无 PWM 控制）、设置为其独立 PWM 控制器的值，或者同时设置为独立和组 PWM 控制器的值。TLC59208F 的工作电源电压范围为 3 V 至 5.5 V，输出耐压为 17 V。LED 可以直接连接到 TLC59208F 设备的输出端。

软件可编程 LED 组和三个子调用 I2C 总线地址允许所有或定义的 TLC59208F 设备组响应一个公共 I2C 总线地址，例如，可以让所有相同颜色的 LED 同时开启或关闭，或实现跑马灯追逐效果，从而最小化 I2C 总线命令。

软件复位（SWRST）调用允许主设备通过 I2C 总线对 TLC59208F 执行复位操作，与上电复位（POR）相同，这会将寄存器初始化为其默认状态，使输出被置高（LED 关闭）。这提供了一种简单快捷的方法来将所有设备寄存器重新配置为相同的状态。

• 八个LED驱动器（每个输出可编程为关闭、开启、可编程LED亮度、可编程组调光/闪烁与单个LED亮度混合）
• 八个开漏输出通道
• 每个LED输出256级（8位）线性可编程亮度，使用97kHz PWM信号从完全关闭（默认）到最大亮度
• 256级组亮度控制允许一般调光 [使用190Hz PWM信号从完全关闭到最大亮度（默认）]
• 256级组闪烁，频率可编程从24 Hz到10.73秒，占空比从0%到99.6%
• 使用三个硬件地址引脚的64个可编程从机地址
• 四个软件可编程I2C总线地址（一个LED组呼叫地址和三个LED子呼叫地址），允许同时寻址任意组合的设备（例如，一个寄存器用于“全呼”，以便I2C总线上的所有TLC59208F可以同时被寻址，第二个寄存器用于三个不同的地址，以便总线上三分之一的设备可以同时被寻址）
• I2C总线地址的软件启用和禁用
• 软件复位功能（SWRST调用）允许通过I2C总线复位设备，每台设备最多14个可能的硬件可调单个I2C总线地址，使每台设备可以单独编程，每台设备最多64个可能的硬件可调单个I2C总线地址，使每台设备可以单独编程
• 输出状态改变可在应答或STOP命令时编程，以逐字节更新输出或同时更新所有输出（默认在STOP时改变）
• 最大输出电流：50 mA
• 最大输出电压：17 V
• 25 MHz内部振荡器无需外部组件
• 1 MHz快速模式加（FM+）兼容I2C总线接口，在SDA输出上具有30 mA高驱动能力，适用于驱动高电容总线
• 内部上电复位
• SCL/SDA输入上的噪声滤波
• 上电无毛刺
• 低电平复位（RESET）
• 支持热插拔
• 低待机电流
• 3.3 V或5 V电源电压
• 5.5 V耐压输入
• 提供的封装：16引脚薄型小外形封装[TSSOP (PW)]，16引脚四方扁平无引脚[QFN (RGY)]
• 工作温度范围：-40℃至85℃

• 游戏
• 小型指示牌
• 工业设备
