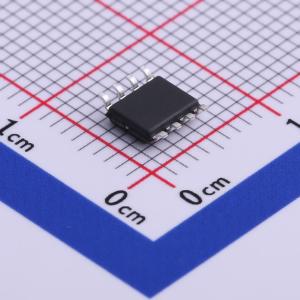

KP3210BSGA
高性能、低成本离线式PWM控制功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 集成650V高压MOSFET和高压启动电路，优化轻载噪音、提升系统抗干扰能力，多模式控制、无异音工作，支持降压和升降压拓扑，默认12V输出(FB脚悬空)，待机功耗 < 50mW，良好的线性调整率和负载调整率，集成软启动电路，内部保护功能：过载保护(OLP)、逐周期电流限制(0CP)、输出过压保护(0VP)、VDD过压、欠压和电压箱位保护。适用于离线式小功率降压型应用场合，外围电路简单、器件个数少。同时产品内置高耐压MOSFET可提高系统浪涌耐受能力。
- 商品型号
- KP3210BSGA
- 商品编号
- C554027
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 通道数 | 1 | |
| 工作电压 | 7V~28V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 9.5Ω | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP) |
商品概述
集成650V高压MOSFET和高压启动电路，优化轻载噪音、提升系统抗干扰能力，多模式控制、无异音工作，支持降压和升降压拓扑，默认12V输出(FB脚悬空)，待机功耗 < 50mW，良好的线性调整率和负载调整率，集成软启动电路，内部保护功能：过载保护(OLP)、逐周期电流限制(0CP)、输出过压保护(0VP)、VDD过压、欠压和电压箱位保护。适用于离线式小功率降压型应用场合，外围电路简单、器件个数少。同时产品内置高耐压MOSFET可提高系统浪涌耐受能力。与传统的PWM控制器不同，内部无固定时钟驱动MOSFET，系统开关频率随负载变化可实现自动调节。同时芯片采用了多模式PWM控制技术，有效简化了外围电路设计，提升线性调整率和负载调整率并消除系统工作中的可闻噪音。此外，芯片内部峰值电流检测阈值可跟随实际负载情况自动调节，可以有效降低空载情况下的待机功耗。封装类型SOP - 8与DIP - 8。
应用领域
- 小家电电源
- 工业控制
