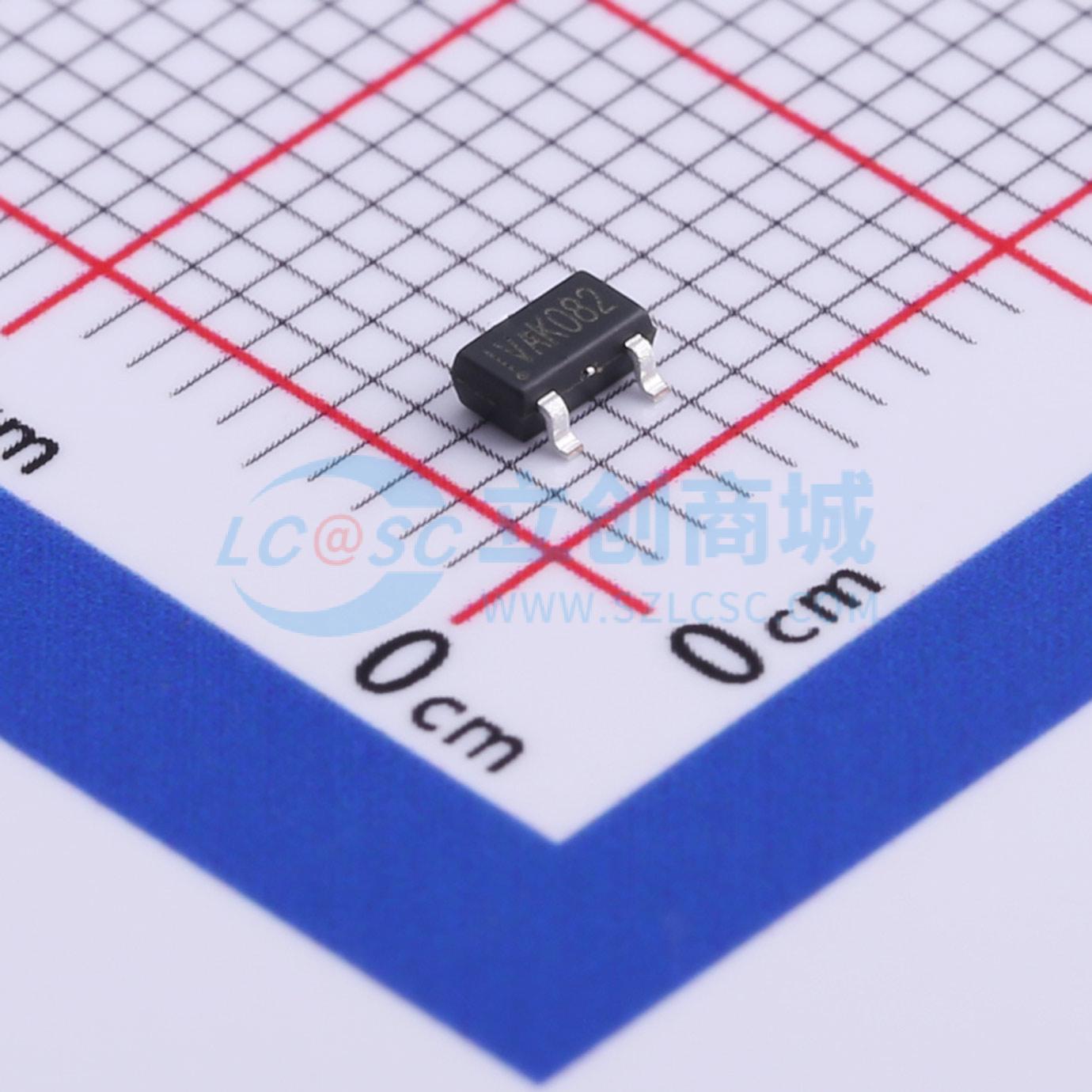

KP311ALGA
高性能、低成本离线式PWM功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KP311A 是一款非隔离型、高集成度且低成本的PWM 功率开关，适用于降压型和升降压型电路。 KP311A 采用高压单晶圆工艺，在同一片晶圆上集成有 500V 高压 MOSFET 和采用开关式峰值电流模式控制的控制器。在全电压输入的范围内可以保证高精度的 5V 默认输出。
- 商品型号
- KP311ALGA
- 商品编号
- C554029
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 通道数 | 1 | |
| 工作电压 | 5.34V~5.58V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 25Ω | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；过载保护(OLP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
KP311A 是一款非隔离型、高集成度且低成本的PWM 功率开关，适用于降压型和升降压型电路。 KP311A 采用高压单晶圆工艺，在同一片晶圆上集成有 500V 高压 MOSFET 和采用开关式峰值电流模式控制的控制器。在全电压输入的范围内可以保证高精度的 5V 默认输出。在芯片内部，芯片内部最小 Toff 时间固定为 32us 且带有抖频功能，在保证输出功率的条件下优化了 EMI 效果。同时，芯片设计有轻重载模式，可轻松获得低于 50mW 的待机功耗。 KP311A 集成有完备的保护功能：VDD 欠压保护、逐周期电流限制、异常过流保护、过热保护、过载保护和短路保护等。 封装 SOT23-3L/TO-92
商品特性
- 超低待机功耗小于 50mW
- 超低工作电流，支持小 VDD 电容
- 集成软启动电路
- 集成式保护功能:
- 异常过流保护 (AOCP)
应用领域
- 小家电电源辅助电源
