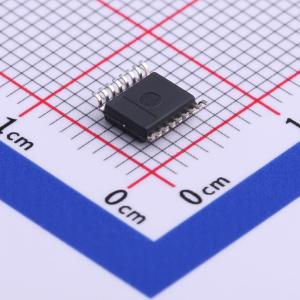

温馨提醒：图片仅供参考，商品以实物为准

AMC6821SDBQR

5.5V电机驱动芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: AMC6821 集成式 PWM 风扇控制器、转速计、2 通道温度传感器
品牌名称: TI(德州仪器)
商品型号: AMC6821SDBQR
商品编号: C555157
商品封装: SSOP-16-150mil
包装方式: 编带
商品毛重: 0.109克(g)

商品参数

	属性	参数值
	接口类型	SMBus
	温度转换时间	62.5ms
	温度分辨率	11bit
	工作温度	-
	功能特性	温度阈值监测；多通道温度感测；硬件比较器/独立温控输出；片内数字滤波/平均处理；可配置温度输出；自诊断功能

商品概述

AMC6821是智能温度监视器和脉宽调制（PWM）风扇控制器，专为需要主动系统散热、对噪声或功率敏感的应用设计。该器件可使用低频或高频PWM信号，可同时驱动风扇、监测远程传感器二极管温度、测量并控制风扇转速，使风扇以尽可能低的转速运行，将声学噪声降至最低。AMC6821拥有三种风扇控制模式：自动温度-风扇模式、软件转速模式和软件占空比模式，每种模式都通过改变PWM输出的占空比来控制风扇转速。自动温度-风扇模式是智能闭环控制，可根据用户定义参数优化风扇转速，支持AMC6821作为独立器件运行，无需CPU干预，即使CPU或系统锁死，风扇仍可根据温度测量结果继续受控运行。软件转速模式是第二种闭环控制，该模式下AMC6821调整PWM输出，将风扇转速维持在用户指定的目标值，器件可作为风扇转速调节器，也支持作为独立器件运行。软件占空比模式为开环模式，该模式下PWM占空比由写入器件的数值直接设定。AMC6821带有可编程SMBALERT输出，用于指示错误情况，配备专用风扇故障输出用于指示风扇故障；THERM引脚是过温条件下的故障安全输出，可用于调节CPU时钟，OVR引脚也可指示过温限制，所有报警阈值均可通过器件寄存器设置。该集成电路需注意防静电损坏，可通过SMBus进行通信，作为从设备连接总线，地址可通过地址引脚A0和A1编程设置，支持四种标准SMBus通信协议。工作温度范围为-40℃~+125℃。

商品特性

配备远程温度传感器，精度±2℃，分辨率0.125℃
配备本地温度传感器，精度±2℃，分辨率0.125℃
集成PWM控制器
PWM频率范围为10Hz~40kHz
占空比范围为0~100，分辨率8位
具备自动风扇转速控制环路
带有SMBus接口
工作电源电压范围为2.7V~5.5V
采用QSOP-16封装，尺寸为4mm×5mm，符合RoHS要求
支持可编程地址设置，具备完整的报警故障提示机制

应用领域

笔记本电脑和台式个人电脑
网络服务器
通信设备
个人电脑相关设备
DLP和LCD投影仪

	属性	参数值
	商品目录	温度传感器
	检测温度	-40℃~+125℃
	精度	±2℃
	工作电压	2.7V~5.5V
	待机电流	-
