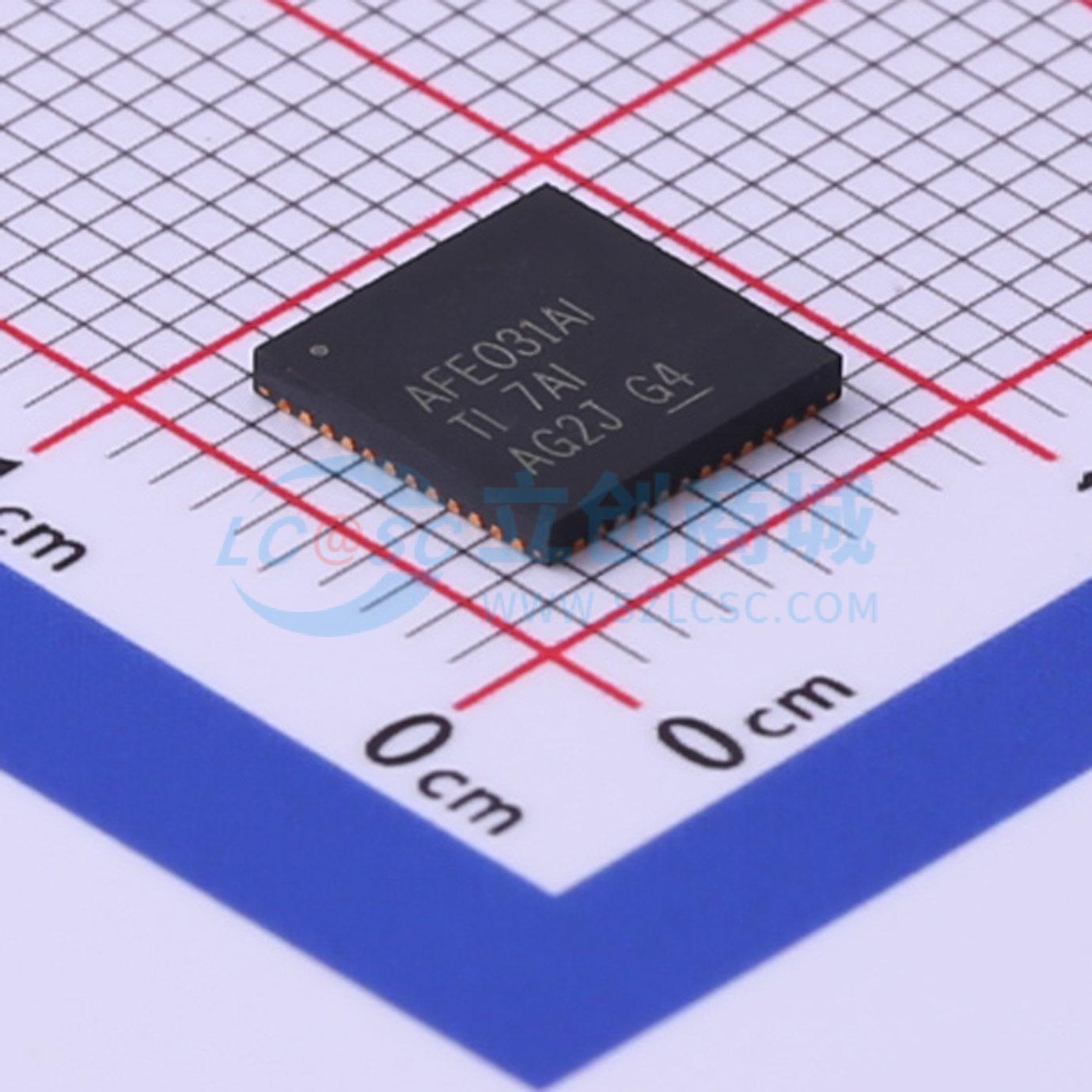

AFE031AIRGZT

AFE031电力线通信模拟前端

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AFE031 是一款低成本、集成的电力线通信 (PLC) 模拟前端 (AFE) 设备，能够实现电容或变压器耦合到电力线。该设备在 DSP 或微控制器的控制下运行，适用于驱动低阻抗线路。
品牌名称: TI(德州仪器)
商品型号: AFE031AIRGZT
商品编号: C555158
商品封装: VQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.186克(g)

商品参数

商品概述

AFE031是一款低成本、集成式电力线通信（PLC）模拟前端（AFE）器件，在DSP或微控制器的控制下，能够通过电容或变压器耦合连接到电力线。它非常适合驱动需要向容性负载提供高达1.5 A电流的低阻抗线路。集成接收器能够检测低至20 μV_RMS的信号，并具备多种增益选项，可适应不同的输入信号条件。这款单片集成电路在要求苛刻的电力线通信应用中具有高可靠性。 AFE031发射功率放大器采用7 V至24 V的单电源供电。在最大输出电流下，宽输出摆幅在标称15 V电源供电时可提供12 V_PP（I_OUT = 1.5 A）的输出能力。模拟和数字信号处理电路采用单一3.3 V电源供电。 AFE031内部具备过温及短路保护功能，还提供可调电流限制。设有中断输出，可指示电流限制和热限制情况。此外，还有一个关断引脚，可用于快速将器件置于最低功耗状态。通过四线串行外设接口（SPI），可以启用或禁用各个功能模块，以优化功耗。 AFE031采用热增强型表面贴装PowerPAD封装（QFN - 48）。其工作温度范围为扩展工业结温范围 -40℃至 +125℃。

商品特性

集成电力线驱动器，具备热保护和过流保护功能
符合EN50065 - 1标准
通过PRIME认证
大输出摆幅：在1.5 A电流（15 V电源供电）时为12 V_PP
低功耗：15 mW（接收模式）
可编程的发射和接收滤波器
支持EN50065 CENELEC A、B、C、D频段
支持FSK、S - FSK和OFDM调制方式
支持PRIME、G3、IEC 61334标准
典型接收灵敏度：20 μV_RMS
可编程的发射和接收增益控制
四线串行外设接口
两个集成过零检测器
两线收发器缓冲器
48引脚QFN PowerPAD封装
扩展结温范围： -40℃至 +125℃

应用领域

电表
照明
太阳能引导线

	属性	参数值
	商品目录	模拟前端(AFE)
	分辨率	10位
	增益漂移	6ppm/℃
	工作电压	7V~24V
	工作温度	-40℃~+125℃

	属性	参数值
	数据速率	1.5MHz
	采样率	1.5MHz
	静态电流	30uA
	接口类型	SPI
