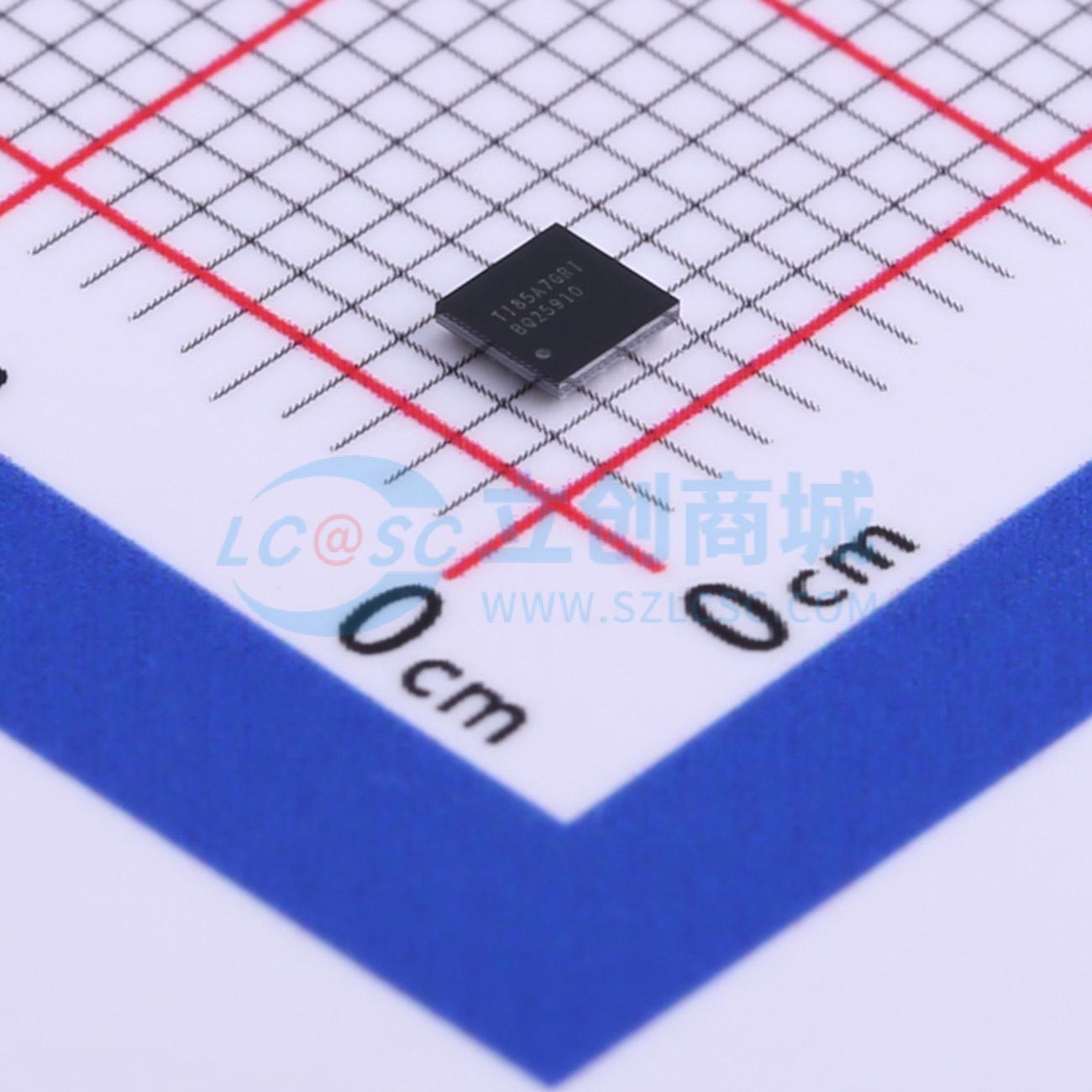

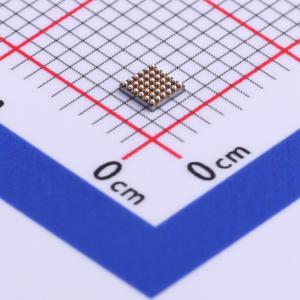

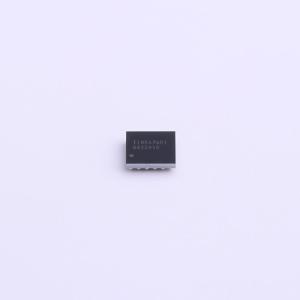

温馨提醒：图片仅供参考，商品以实物为准

BQ25910YFFR

支持I²C控制的6A三电平开关模式单节并联电池快速充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ25910 用于并联充电应用的 I2C 单节 6A 三级降压电池充电器
品牌名称: TI(德州仪器)
商品型号: BQ25910YFFR
商品编号: C555153
商品封装: DSBGA-36
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

BQ25910是一款集成式三级开关模式并联电池充电管理器件，适用于单节锂离子和锂聚合物电池。采用三级转换器可在减小方案尺寸、提高功率密度的同时，保持最高的开关模式运行效率。该器件支持高输入电压快速充电，适用于广泛的便携式设备。该方案集成了反向阻断FET（QBLK）和四个开关FET（QHSA、QHSB、QLSB、QLSA）。具备充电和系统设置功能的I2C串行接口，使该器件成为真正灵活的解决方案。

商品特性

并联充电器操作可在双充电器配置下实现快速充电
高效750kHz开关模式三级降压并联充电器
降低纹波以支持薄型电感器
5V输入、1.5A充电时，充电效率达95.4%
9V输入、3A充电时，充电效率达93.3%
与传统降压转换器相比，在紧凑外形下具有卓越的效率
单输入，支持USB输入和可调高压适配器
支持3.9V至14V的输入电压范围，绝对最大输入电压额定值为20V
输入电流限制为500mA至3.6A，分辨率为100mA，支持USB2.0和USB 3.0标准以及高压适配器
通过输入电压限制（VINDPM）实现最大功率跟踪，最高可达14V
灵活的I2C模式，实现最佳系统性能
高精度
充电电压调节精度为±0.4%
充电电流调节精度为±10%
输入电流调节精度为±7.5%
远程差分电池检测
热调节和热关断
输入欠压锁定（UVLO）和过压保护
电池过压保护（OVP）
输入动态功率管理（DPM）
充电安全定时器
飞跨电容短路保护
输出电压短路保护
采用36球WCSP封装

应用领域

智能手机
平板电脑
无线充电
便携式电子设备
电子销售点（ePOS）

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.9V~14V
	最大充电电流	6A
	充电饱和电压	4.775V
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	静态电流(Iq)	6.5uA
	接口类型	I2C
