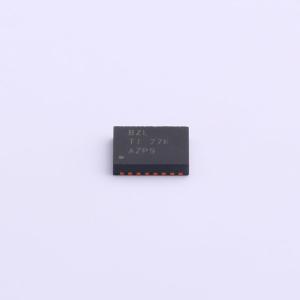

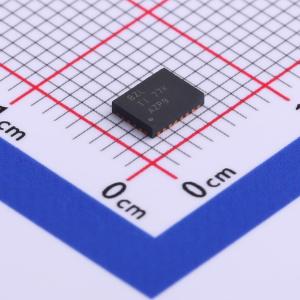

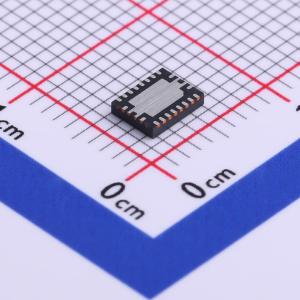

温馨提醒：图片仅供参考，商品以实物为准

BQ25015RHLR

适用于便携式应用的单芯片充电器和DC/DC转换器IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ25015 具有同步降压转换器、可调节输出的独立型单节电池 0.5A 锂离子电池充电器
品牌名称: TI(德州仪器)
商品型号: BQ25015RHLR
商品编号: C555154
商品封装: VQFN-20-EP(3.5x4.5)
包装方式: 编带
商品毛重: 0.076克(g)

商品参数

商品概述

bq25015/7是高度集成的充电和电源管理器件，适用于空间受限的蓝牙应用。bq25015/7器件在小封装内集成了用于充电控制的功率FET和电流传感器、反向阻断保护、高精度电流和电压调节、充电状态指示、充电终止功能，以及高效低功耗的DC-DC转换器。 bq25015/7器件分三个阶段对电池充电：预处理、恒流和恒压。充电基于最小电流终止。内部充电定时器为充电终止提供备用安全功能。如果电池电压降至内部阈值以下，bq25015/7会自动重新开始充电。当VCC电源移除时，bq25015/7会自动进入睡眠模式。集成的低功耗高效DC-DC转换器设计为可直接由单节锂离子或锂聚合物电池组供电。输出电压可在0.7 V至VBAT之间调节，或固定为1.8 V（bq25017），能够提供高达300 mA的负载电流。DC-DC转换器以1 MHz的同步开关频率工作，允许使用小型电感器。

商品特性

单芯片集成锂离子或锂聚合物充电管理和同步DC-DC电源转换
可通过交流适配器或USB为系统充电和供电，具备自动电源选择功能
集成USB充电控制，可选择100 mA和500 mA充电速率
集成功率FET和电流传感器，适用于高达500 mA的充电应用；集成FET的300 mA DC-DC控制器
反向漏电保护，防止电池放电
自动节能模式，可在低电流时实现高效率；或强制PWM模式，适用于对频率敏感的应用

应用领域

MP3播放器
个人数字助理（PDA）
智能手机
数码相机

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~6.5V
	输出电流	300mA
	开关频率	650kHz~1.5MHz
	工作温度	0℃~85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	15uA
	开关管(内置/外置)	内置
	输出类型	可调
