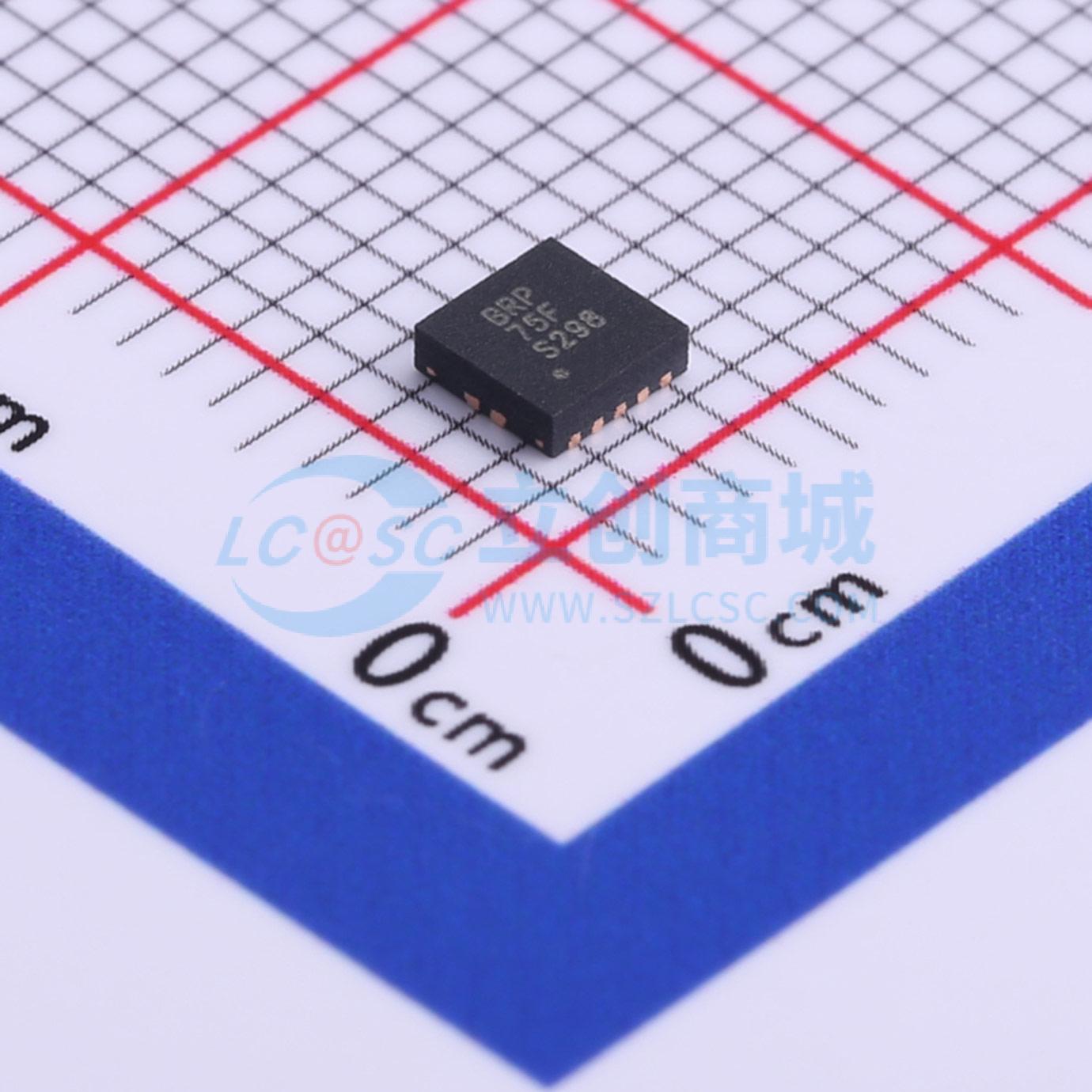

温馨提醒：图片仅供参考，商品以实物为准

BQ24081DRCR

1A单芯片锂离子和锂聚合物充电IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ24081 具有计时器使能端和温度感应功能单节 1A 锂离子电池充电器
品牌名称: TI(德州仪器)
商品型号: BQ24081DRCR
商品编号: C555156
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

bq24080和bq24081是高度集成且灵活的锂离子线性充电器件，适用于空间受限的充电器应用。它们在单个单片器件中集成了功率FET和电流传感器，具备高精度的电流和电压调节、充电状态指示以及充电终止功能。通过一个外部电阻可设置充电电流的大小。该器件分三个阶段对电池进行充电：预充、恒流和恒压。充电基于最小电流终止。内部充电定时器为充电终止提供备用安全保障。若电池电压降至内部阈值以下，器件会自动重启充电。当移除交流适配器时，器件会自动进入睡眠模式。

商品特性

集成功率FET和电流传感器，支持交流适配器最高1A的充电应用
带安全定时器的预充调节
充电和电源正常状态输出
自动睡眠模式，实现低功耗
集成充电电流监测器
固定7小时快速充电安全定时器
非常适合空间受限的便携式应用中，单节锂离子或锂聚合物电池的低压差充电器设计
采用3.00mm×3.00mm VSON小型封装

应用领域

个人数字助理（PDA）
MP3播放器
数码相机
网络设备
智能手机

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~6.5V
	最大充电电流	1A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	5uA
