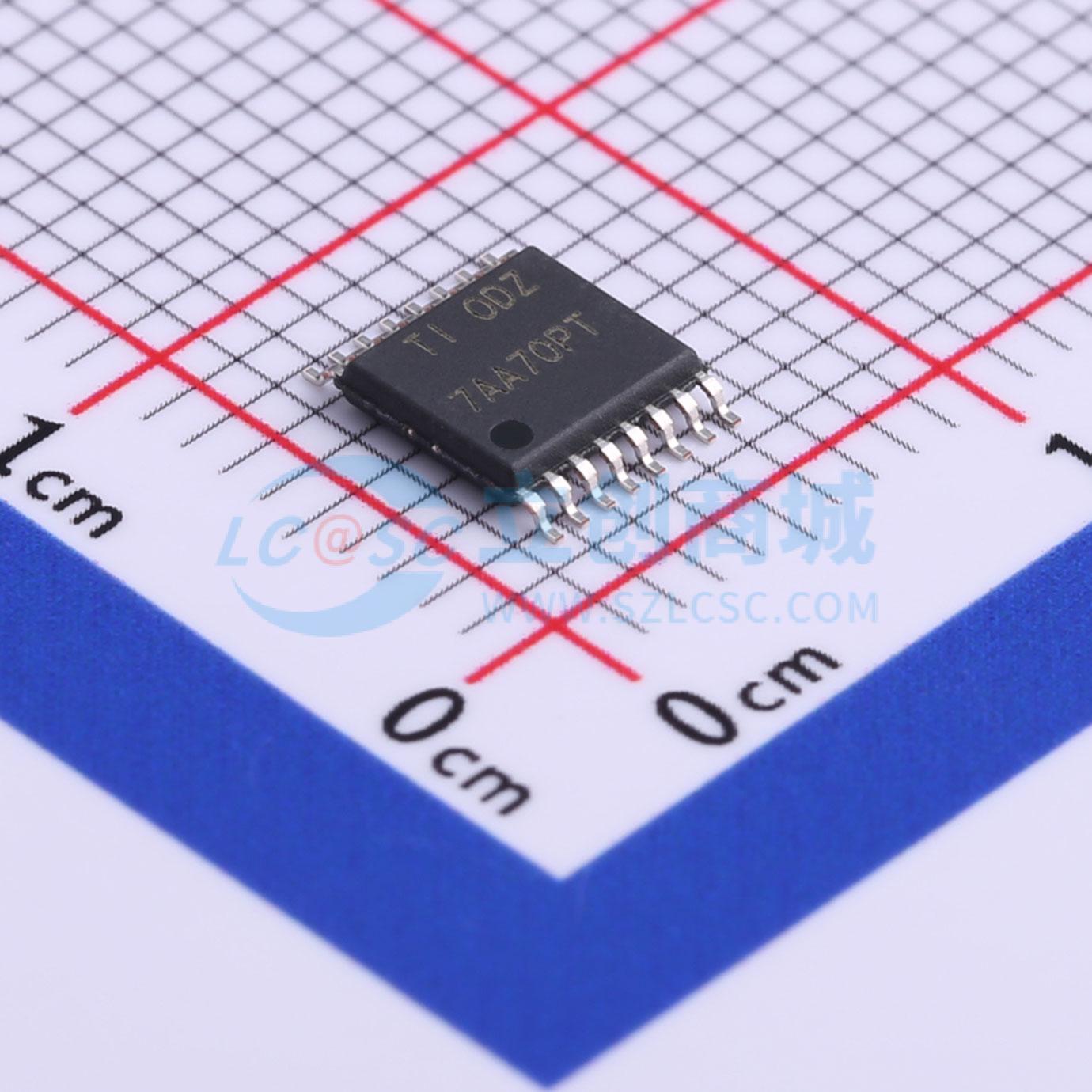

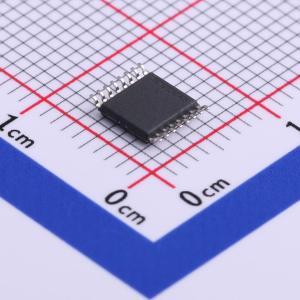

温馨提醒：图片仅供参考，商品以实物为准
BQ77PL157APWR-4225
3至6串锂电池/聚合物电池电压保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ77PL157A4225 用于 3 至 6 节锂离子/锂聚合物电池的电压保护
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ77PL157APWR-4225
- 商品编号
- C555145
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 4.2V~30V | |
| 充电饱和电压 | 4.225V | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 3~6 | |
| 工作温度 | -40℃~+110℃ | |
| 电池温度检测 | 不支持 | |
| 静态电流(Iq) | 2uA |
商品概述
bq77PL157是一款可堆叠的过压保护器件，适用于由3、4、5或6节锂离子电池串联组成的电池组。该器件集成了精确的过压检测电路，具备预配置的阈值限制。其他特性包括可堆叠多个器件，以监测多达18节串联电池。
商品特性
- 单颗IC可为3至6节串联锂离子电池提供保护
- 可堆叠使用，最多可保护18节串联电池
- 可编程检测延时
- 低功耗
- 正常模式下典型电流为2 μA至2.5 μA
- 固定4.225 V过压阈值
- 高精度：±20 mV（最大值），环境温度范围为0°C至50°C
- 可激活低端FET输出
- 输出、电源和接地引脚均受保护，增强安全性和可靠性
- 具备永久性或可恢复故障选项
- 采用16引脚小外形封装
应用领域
- 电动工具
- 不间断电源（UPS）系统
- 电动自行车、踏板车和小型移动车辆
- 医疗设备、测试仪器和工业产品
