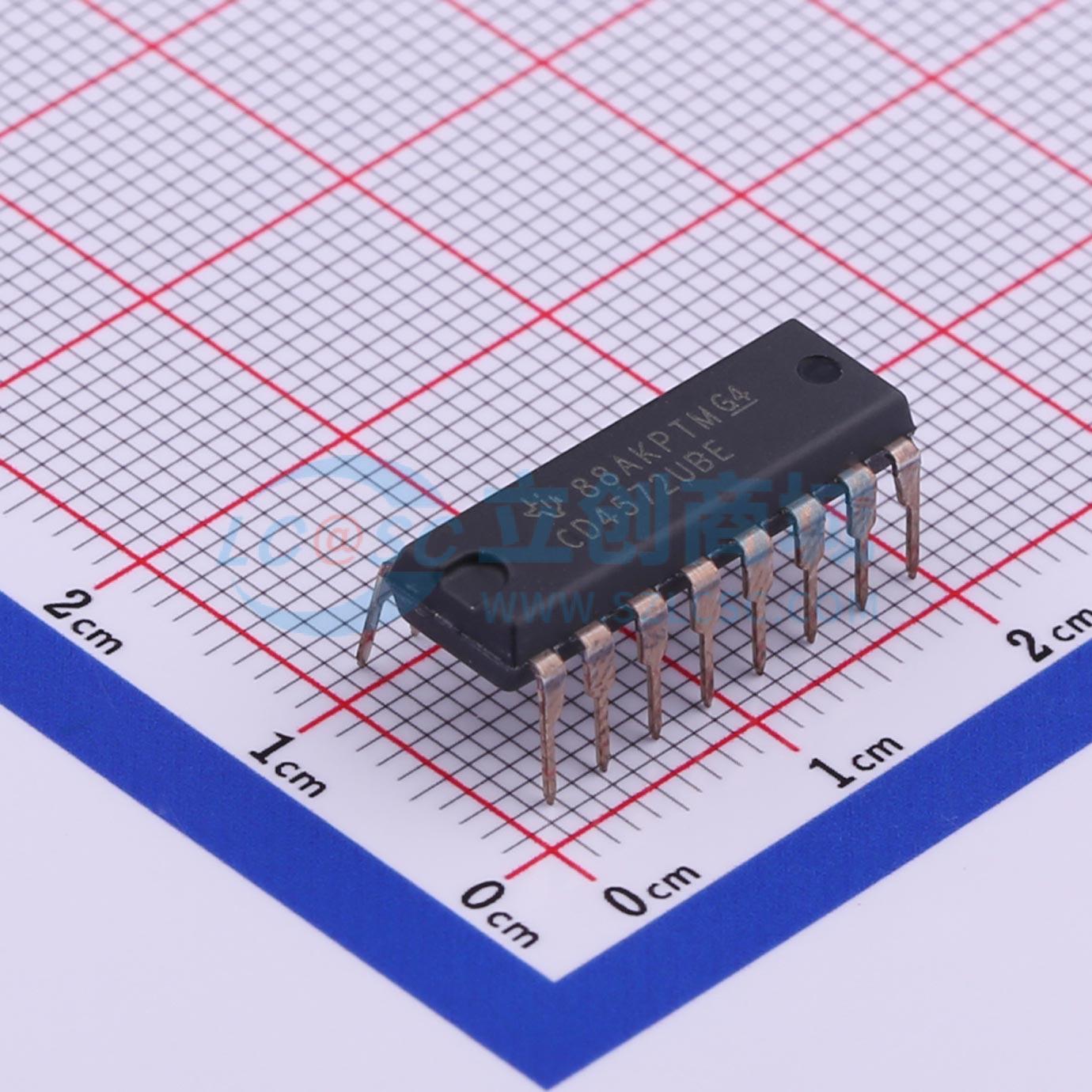

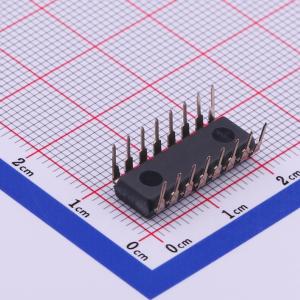

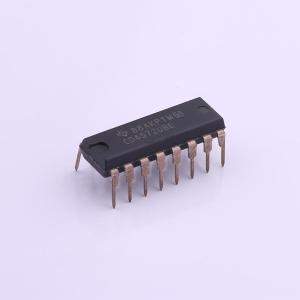

CD4572UBE

CMOS 六门:四个反相器、一个 2 输入或非门、一个 2 输入与非门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD4572UB CMOS 十六进制门（具有4 个反相器、一个双输入或非门和一个双输入与非门）
品牌名称: TI(德州仪器)
商品型号: CD4572UBE
商品编号: C553190
商品封装: PDIP-16
包装方式: 管装
商品毛重: 1.821克(g)

商品参数

	属性	参数值
	输入低电平(VIL)	2.5V；1V；2V
	输出高电平(VOH)	14.95V；9.95V；4.95V
	输出低电平(VOL)	50mV
	系列	4000B系列
	传播延迟(tpd)	110ns@10V,50pF；85ns@15V,50pF；200ns@5V,50pF
	工作温度	-55℃~+125℃
	每门输入数量	1；2
	功能特性	-

商品概述

这是一款CMOS Hex Gate，包含四个反相器、一个2输入或非门、一个2输入与非门。CD4572UB Hex Gate可为系统设计者直接实现反相器、与非门和或非门功能，补充现有CMOS门系列产品。CD4572UB提供多种封装类型:16引脚双列直插塑料封装（后缀E），16引脚小外形封装（后缀M、M96、MT、NSR），16引脚薄型收缩小外形封装（后缀PW、PWR）。

商品特性

引脚7或非门输入紧邻VSS，方便将门用作反相器
引脚15与非门输入紧邻VDD，方便将门用作反相器
标准对称输出特性
在20V下100%测试静态电流
在全封装温度范围内，18V下最大输入电流为1μA；18V、25℃下最大输入电流为100nA
提供5V、10V、15V参数额定值
符合JEDEC标准No. 13B《“B”系列CMOS器件描述的标准规范》的所有要求

	属性	参数值
	商品目录	逻辑门
	逻辑类型	或非门；与非门
	门电路数量	6
	工作电压	3V~18V
	静态电流(Iq)	100nA
	灌电流(IOL)	6.8mA
	拉电流(IOH)	6.8mA
	输入高电平(VIH)	4V；12.5V；8V
