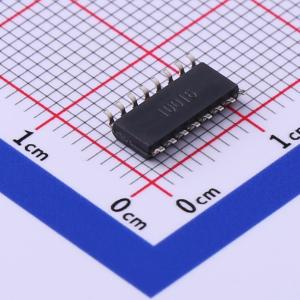

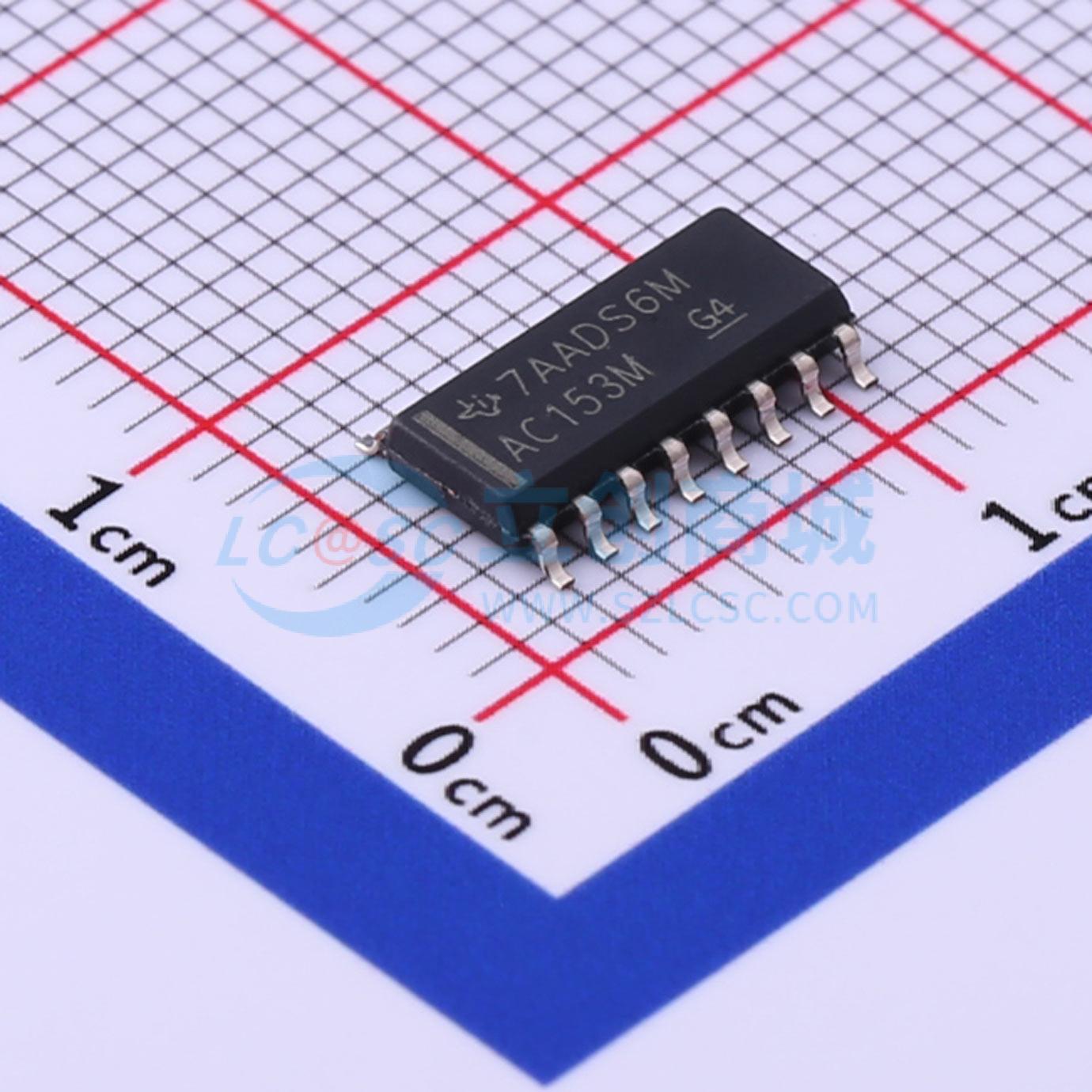

温馨提醒：图片仅供参考，商品以实物为准
CD74AC153M96
双4选1数据选择器/多路复用器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74AC153 双路 4 输入多路复用器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74AC153M96
- 商品编号
- C553188
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 1.5V~5.5V | |
| 输入数/输出数 | - | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 24mA | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 20ns@5V,50pF | |
| 静态电流(Iq) | 8uA | |
| 功能特性 | - | |
| 系列 | 74AC |
商品概述
该产品为数据选择器/多路复用器，包含CD54AC153、CD74AC153两种型号，器件内部设有反相器和驱动器，可为与或门提供完整的二进制译码数据选择，两个4线路部分各自配有独立选通输入，选择输入A和B为两个部分共用。
商品特性
- 工作电压范围1.5V~5.5V，电源30占比下具备平衡噪声抗扰能力
- 可达到双极型F、AS、S级别的运行速度，功耗显著降低，传输延迟平衡
- 输出驱动电流为±24mA
- 可扇出至15个F器件
- 采用具备可控硅闭锁抗性的CMOS工艺和电路设计
- ESD防护能力超过2kV
- 最大额定参数：电源电压范围-0.5V至6V，输入钳位电流±20mA，输出钳位电流±50mA，连续输出电流±50mA，VCC或接地端连续电流±100mA，E封装热阻抗为67℃/W，M封装热阻抗为73℃/W，存储温度范围-65℃至150℃
- 所有未使用的器件输入必须接至VCC或接地，以保证器件正常工作
- 可保证85℃下最低50Ω传输线驱动能力，125℃下最低75Ω传输线驱动能力
