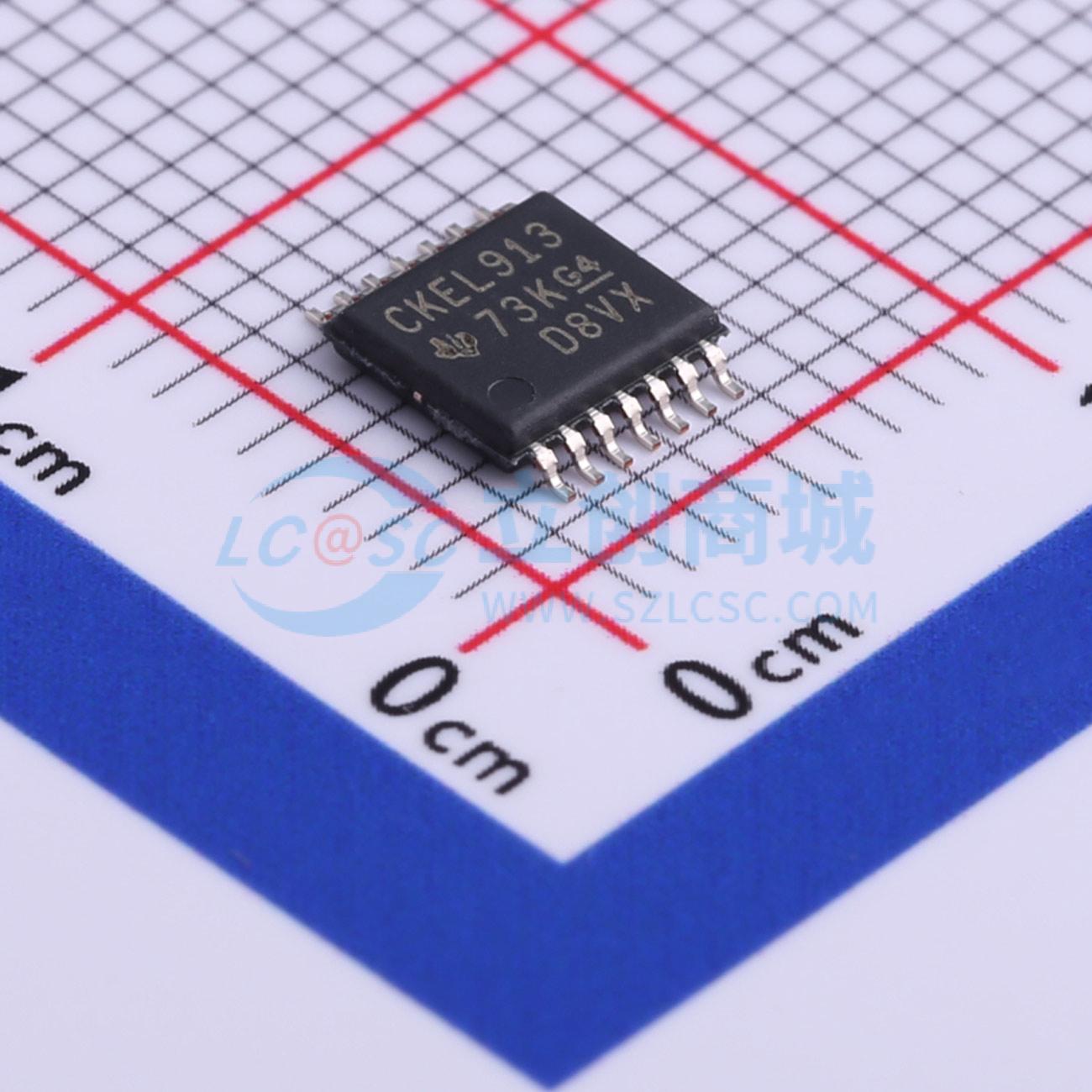

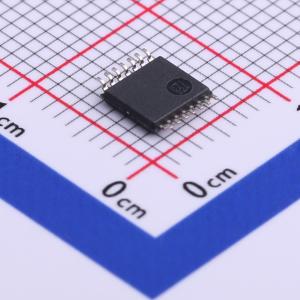

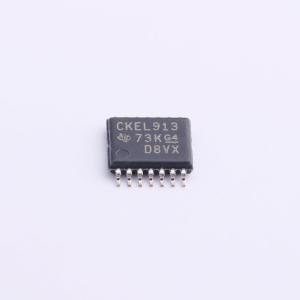

CDCEL913PWR

CDCE913和CDCEL913器件是基于模块化PLL的低成本、高性能可编程时钟合成器。它们可从单一输入频率生成多达三个输出时钟。使用集成的可配置PLL，每个输出都可在系统内编程为高达230 MHz的任意时钟频率。 CDCx913具有独立的输出电源引脚VDDOUT，CDCEL913的VDDOUT为1.8 V，CDCE913的VDDOUT为2.5 V至3.3 V。 输入可接受外部晶体或LVCMOS时钟信号。可选的片上VCXO允许将输出频率与外部控制信号同步。 PLL支持SSC（扩频时钟），以实现更好的电磁干扰（EMI）性能。 该器件支持非易失性EEPROM编程，便于根据应用对器件进行定制。所有器件设置均可通过SDA/SCL总线（一种双线串行接口）进行编程。 CDCx913在1.8 V环境下工作。其工作温度范围为 -40℃至85℃。

• 可编程时钟发生器系列成员
• 系统内可编程性和EEPROM
• 串行可编程易失性寄存器和非易失性EEPROM，用于存储用户设置
• 灵活的输入时钟概念
• 外部晶体：8 MHz至32 MHz；片上VCXO：牵引范围±150 ppm；单端LVCMOS高达160 MHz
• 可自由选择高达230 MHz的输出频率
• 低噪声PLL内核；PLL环路滤波器组件集成；低周期抖动（典型值50 ps）
• 独立的输出电源引脚；CDCE913：3.3 V和2.5 V；CDCEL913：1.8 V
• 灵活的时钟驱动器
• 三个用户可定义的控制输入 [S0/S1/S2]，例如，SSC选择、频率切换、输出使能或掉电
• 为视频、音频、USB、IEEE1394、RFID、蓝牙、WLAN、以太网和GPS生成高精度时钟
• 生成与TI-DaVinci、OMAP、DSP配合使用的常用时钟频率
• 可编程SSC调制
• 支持0 ppm时钟生成
• 1.8 V器件电源
• 宽温度范围：-40℃至85℃
• 采用TSSOP封装
• 用于轻松进行PLL设计和编程的开发与编程套件（TI Pro-Clock）

• 数字电视、机顶盒、IP机顶盒、DVD播放器、DVD录像机和打印机
