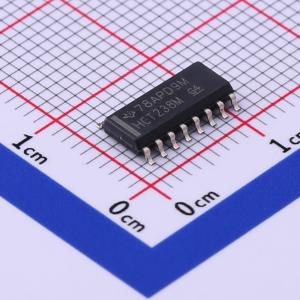

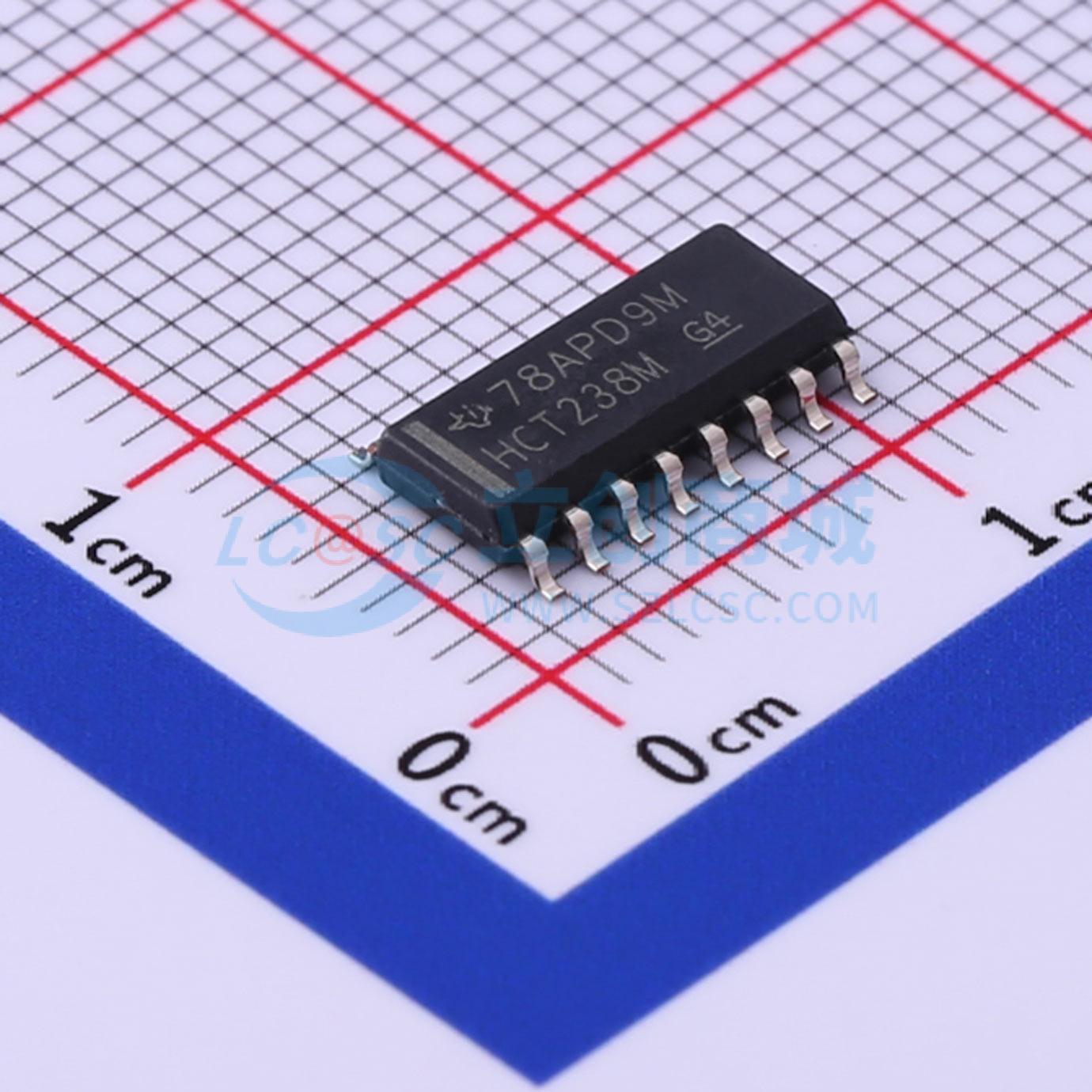

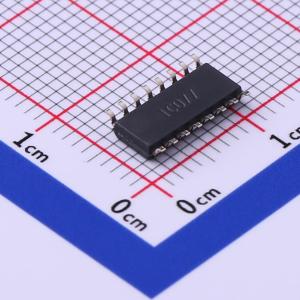

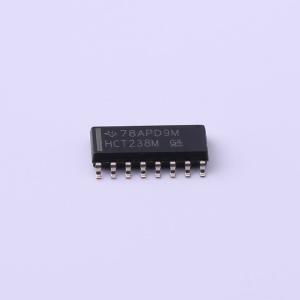

CD74HCT238M96

高速CMOS逻辑，3线至8线译码器/多路分配器，反相和同相输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD74HCT238 高速 CMOS 逻辑反向和同向 3 线至 8 线解码器多路信号分离器
品牌名称: TI(德州仪器)
商品型号: CD74HCT238M96
商品编号: C553161
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.186克(g)

商品参数

商品概述

CDx4HC138、CDx4HCT138、CDx4HC238、CDx4HCT238是高速CMOS逻辑3线至8线解码器/多路解复用器，分为反向输出和同向输出两种类型，属于高速硅栅CMOS解码器，内部集成单个3线对8线解码单元，带有三个选通输入与三个地址选择输入，可实现八选一解码功能，也可实现多路解复用功能，CDx4HC(T)138输出低电平有效，CDx4HC(T)238输出高电平有效，当输出被选通输入禁用时，138所有输出强制为高电平，238所有输出强制为低电平，仅选通状态下对应选中输出为有效电平。

商品特性

可从八个输出中选择一个数据输出，138为低电平有效输出，238为高电平有效输出
可作为I/O端口或存储器选择器
带有三个使能输入，可简化级联操作
当VCC=5V，CL=15pF，TA=25℃时，传播延迟典型值为13ns
总线驱动器输出可驱动15个LSTTL负载，标准输出可驱动10个LSTTL负载
工作温度范围宽，为-55℃~125℃
具备平衡的传播延迟及转换时间
与LSTTL逻辑IC相比，功耗显著降低
HC类型工作电压范围为2V~6V，具备高抗噪性，当VCC=5V时，NIL为VCC的30%，NIH为VCC的30%
HCT类型工作电压范围为4.5V~5.5V，与LSTTL输入逻辑直接兼容，VIL最大值为0.8V，VIH最小值为2V，满足CMOS输入兼容性，当电压为VOL、VOH时，输入电流≤1μA

应用领域

存储器地址解码
数据路由
I/O端口扩展
多路解复用
功能级联扩展

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	解码器
	电源极性	单电源
	工作电压	4.5V~5.5V
	输入数/输出数	3/8
	灌电流(IOL)	4mA

	属性	参数值
	拉电流(IOH)	4mA
	工作温度	-55℃~+125℃
	传播延迟(tpd)	53ns@4.5V,50pF
	静态电流(Iq)	160uA
	功能特性	-
	系列	74HCT
