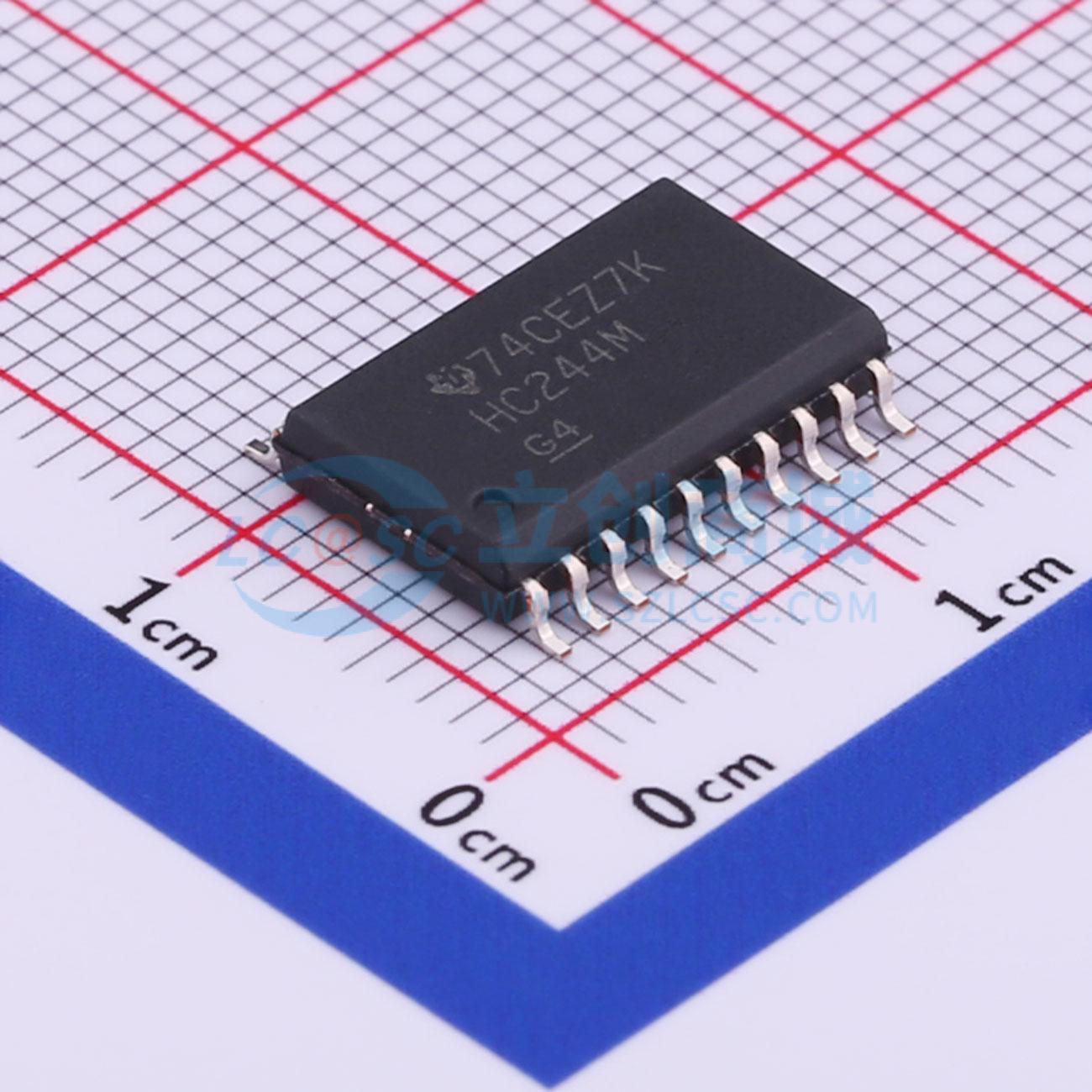

温馨提醒：图片仅供参考，商品以实物为准
CD74HC244M96
高速CMOS逻辑八通道缓冲器/线路驱动器，三态输出
- 描述
- CD74HC244 具有三态输出的 8 通道、2V 至 6V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC244M96
- 商品编号
- C553173
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.712克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | - | |
| 每个元件位数 | 6 | |
| 通道类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | 12ns@4.5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
HC240和HCT240为反相三态缓冲器，带有两个低电平有效输出使能；HC241、HCT241、HC244和HCT244为非反相三态缓冲器，其中241带有一个高电平有效输出使能和一个低电平有效输出使能，244带有两个低电平有效输出使能，所有类型引脚排列完全相同。
商品特性
- 分为三类，HC/HCT240为反相型，HC/HCT241、HC/HCT244为非反相型
- HC240典型传播延迟为8ns，测试条件为VCC=5V，CL=15pF，TA=25℃
- 具备三态输出
- 带有缓冲输入
- 输出为大电流总线驱动器输出
- 具备扇出能力，标准输出可带10个LSTTL负载，总线驱动器输出可带15个LSTTL负载
- 工作温度范围宽，为-55℃~125℃
- 传播延迟和转换时间平衡
- 相比LSTTL逻辑IC功耗显著降低
- HC类型工作电压范围为2V~6V，高抗噪能力：VCC=5V时，NIL为VCC的30，NIH为VCC的30
- HCT类型工作电压范围为4.5V~5.5V，可直接兼容LSTTL输入逻辑，VIL最大值为0.8V，VIH最小值为2V
- HCT类型兼容CMOS输入，在VOL、VOH下II≤1μA
- 直流电源电压额定范围为-0.5V~7V
- 直流输入输出电压范围为0V~VCC
- 输入上升下降时间最大值：2V条件下1000ns，4.5V条件下500ns，6V条件下400ns
- 不同封装典型热阻：PDIP封装69℃/W，SOIC封装58℃/W，TSSOP封装83℃/W
- 最高结温为150℃，存储温度范围为-65℃~150℃，10s焊接时最高温度为300℃
