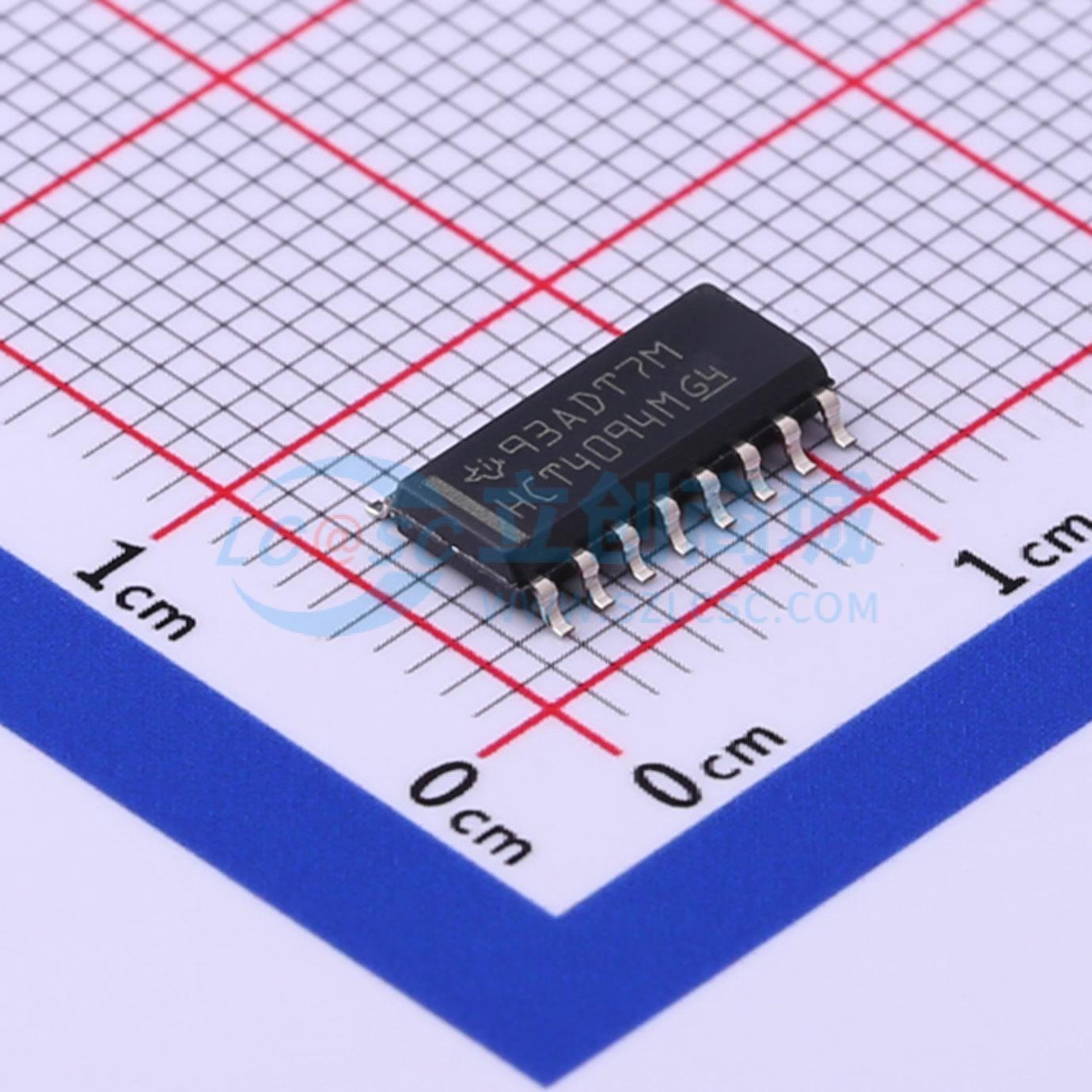

CD74HCT4094M96

三态输出 8位串行至并行移位寄存器

描述: CD74HCT4094 具有 3 级输出的高速 CMOS 逻辑 8 级移位和存储总线寄存器
品牌名称: TI(德州仪器)
商品型号: CD74HCT4094M96
商品编号: C553160
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.186克(g)

商品参数

商品概述

OHC4094和CD74HCT4094是8级串行移位寄存器，每个级都关联一个存储锁存器，用于将数据从串行输入选通到并行缓冲三态输出。并行输出可直接连接到公共总线，数据在正时钟沿移位。当选通输入为高电平时，每个移位寄存器级的数据会传输到存储寄存器；当输出使能信号为高电平时，存储寄存器中的数据会出现在输出端。该器件带有两个串行输出，可支持多个器件级联：数据在正时钟沿出现在QS1串行输出端，可满足时钟上升沿较快的级联系统实现高速运行；相同的串行信息会在下一个负时钟沿出现在QS2端，可满足时钟上升沿较慢的场景下实现器件级联。

商品特性

带有缓冲输入
分别带有同步于正、负时钟沿的独立串行输出，支持级联扩展
标准输出可驱动10个LSTTL负载
总线驱动器输出可驱动15个LSTTL负载
宽工作温度范围为-55℃~125℃
传播延迟和过渡时间平衡
相比LSTTL逻辑集成电路可大幅降低功耗
HC类型工作电压范围为2V~6V
HC类型具备高抗干扰能力，VCC为5V时，NIL和NIH均为VCC的30
HCT类型工作电压范围为4.5V~5.5V
HCT类型可直接与LSTTL输入逻辑兼容，VIL最大值为0.8V，VIH最小值为2V
HCT类型兼容CMOS输入，VOL、VOH状态下II ≤ 1μA
直流电源电压VCC范围为-0.5V~7V
V1小于-0.5V或V1大于VCC+0.5V时，直流输入二极管电流为±20mA
VO大于-0.5V或VO小于VCC+0.5V时，单输出引脚直流输出源或灌电流为±25mA
直流VCC或接地电流最大为50mA
不同封装热阻抗：E(PDIP)封装67℃/W，M(SOIC)封装73℃/W，NS(SOP)封装64℃/W，PW(TSSOP)封装108℃/W
塑料封装最高结温为150℃
存储温度范围为-65℃~150℃
焊接10秒时最高引脚温度为300℃
直流输入输出电压范围为0V~VCC
输入上升下降时间最大值：2V时1000ns，4.5V时500ns，6V时400ns

应用领域

串行数据移位寄存场景
多器件级联扩展寄存器位数的系统
带公共总线的电路系统

	属性	参数值
	商品目录	移位寄存器
	功能	串行至并行
	工作电压	4.5V~5.5V
	时钟频率(fc)	30MHz
	元件数	1
	输出类型	三态

	属性	参数值
	系列	74HCT
	传播延迟(tpd)	39ns@4.5V,50pF
	分辨率(位)	8
	输入类型	TTL兼容CMOS
	工作温度	-55℃~+125℃
	功能特性	输出使能
