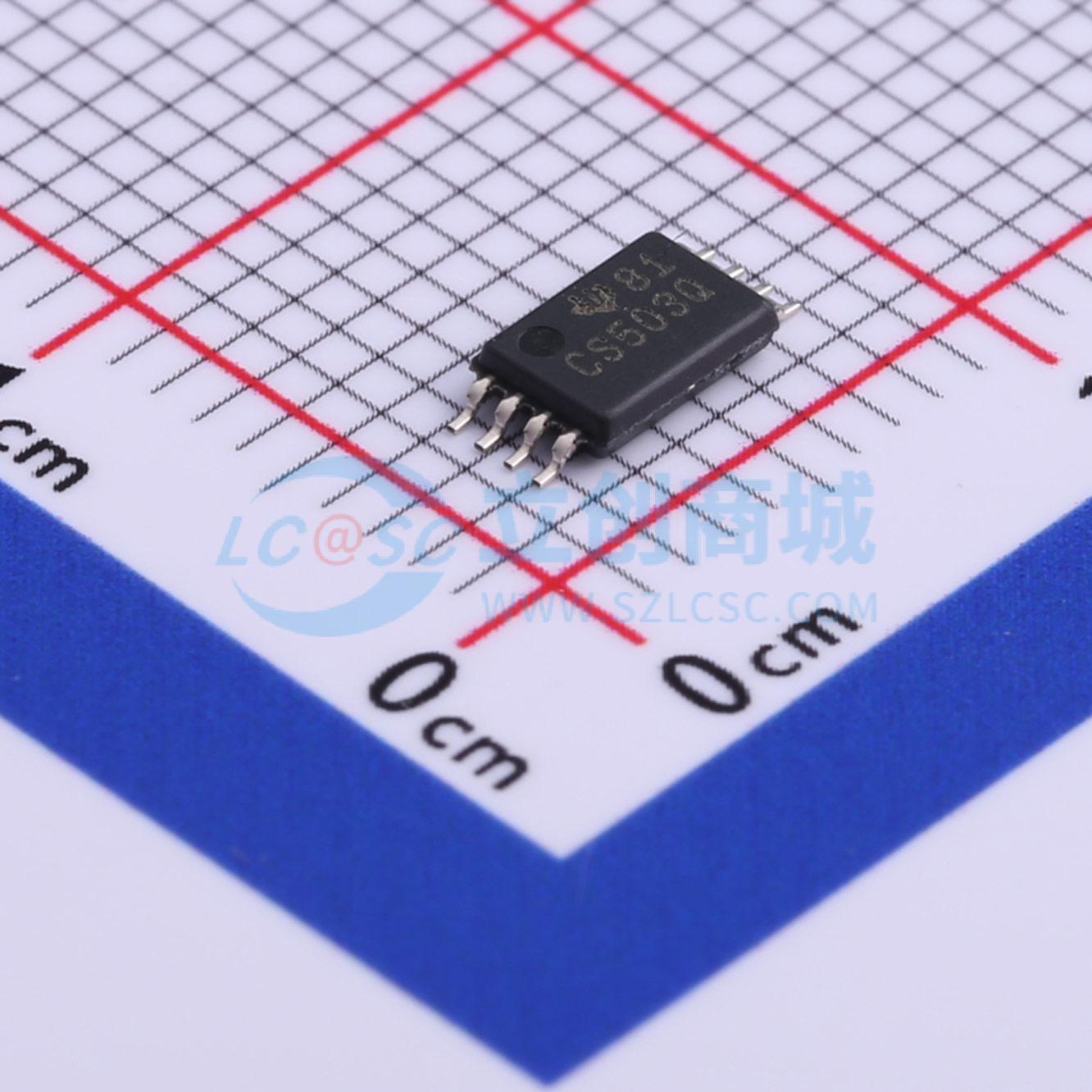

CDCS503TPWRQ1

CDCS503-Q1器件是一款支持扩频的LVCMOS输入时钟缓冲器，具备可选的频率倍增功能。 它与CDCS502的主要功能相同，但采用LVCMOS输入级，而非CDCS502的晶体输入级，并且CDCS503-Q1有一个输出使能引脚。 该器件在输入处接收3.3V的LVCMOS信号。 输入信号由锁相环（PLL）处理，其输出频率可以等于输入频率，也可以乘以4倍。 PLL还能够以三角调制的方式，以输出时钟频率为中心，将时钟信号扩展±0%、±0.5%、±1%或±2%。 可以使用一个单独的控制引脚来使能或禁用输出。CDCS503-Q1器件在3.3V环境下工作。 其工作温度范围为-40℃至105℃，采用8引脚TSSOP封装。

• 适用于汽车应用
• 符合AEC-Q100测试指南，结果如下：器件温度等级2 - 环境工作温度范围为-40℃至105℃
• 器件HBM ESD分类等级为H2
• 器件CDM ESD分类等级为C3B
• 属于易于使用的时钟发生器器件系列，可选配扩频时钟（SSC）
• 时钟倍增器，具备可选的输出频率和可选的SSC
• 可通过两个外部引脚控制SSC
• ±0%、±0.5%、±1%、±2%中心扩展
• 可通过一个外部控制引脚在x1或x4之间选择频率倍增
• 通过控制引脚禁用输出
• 单3.3V器件电源
• 宽温度范围 -40℃至105℃
• 低空间占用的8引脚TSSOP封装

• 需要通过SSC和/或时钟倍增降低EM的汽车应用
