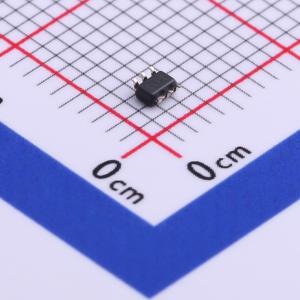

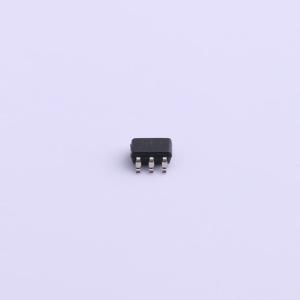

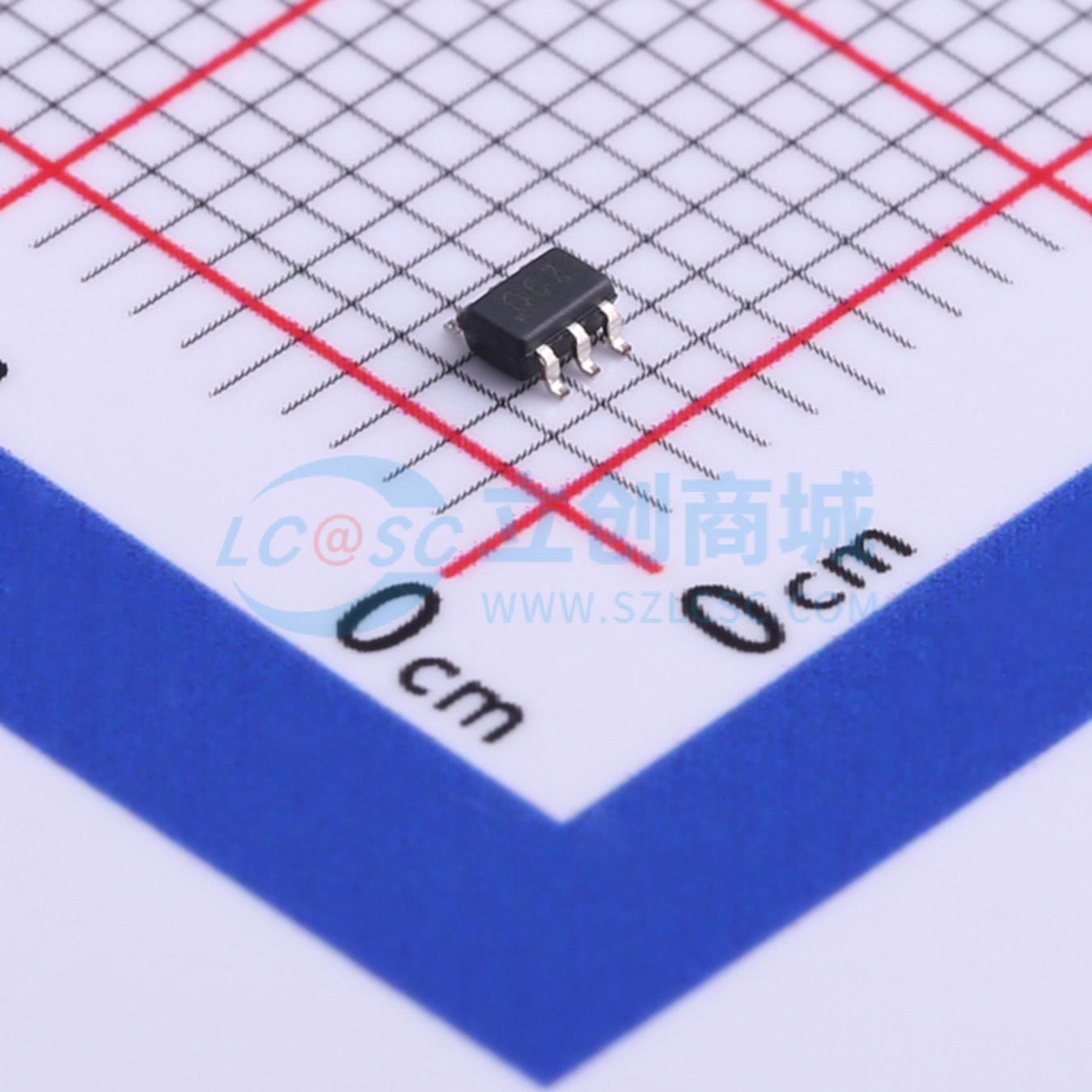

DAC5311IDCKRQ1实物图
  • DAC5311IDCKRQ1商品缩略图
  • DAC5311IDCKRQ1商品缩略图
  • DAC5311IDCKRQ1商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

DAC5311IDCKRQ1

DAC5311IDCKRQ1

描述
DAC5311-Q1 汽车类 8 位、单通道、80uA、1.8V 至 5.5V DAC
品牌名称
TI(德州仪器)
商品型号
DAC5311IDCKRQ1
商品编号
C553136
商品封装
SC-70-6​
包装方式
编带
商品毛重
0.017克(g)

商品参数

属性参数值
商品目录数模转换芯片DAC
分辨率8位
通道数1
接口类型SPI;QSPI
工作电压1.8V~5.5V
属性参数值
稳定时间6us
输出类型-
积分非线性0.25LSB
工作温度-40℃~+85℃

商品概述

DAC5311是一款8位、低功耗、单通道、电压输出的数模转换器(DAC)。其设计具有单调性,线性度出色,能最大程度减少不必要的码间瞬态电压,同时在引脚兼容系列中提供便捷的升级途径。该器件采用通用的三线串行接口,时钟速率最高可达50 MHz,兼容标准SPI、QSPI、MICROWIRE和数字信号处理器(DSP)接口。 DAC5311使用外部电源作为参考电压来设置输出范围。器件集成了上电复位(POR)电路,确保DAC输出在上电时为0 V,并保持该状态,直到对器件进行有效写入操作。它具备掉电功能,可通过串行接口访问,在掉电模式下,当电源电压为1.8 V时,器件的电流消耗可降至0.1 μA。该器件在正常工作时功耗较低,非常适合便携式电池供电设备。在5 V电源下,功耗为0.55 mW,掉电模式下可降至2.5 μW。 DAC5311与DAC8311和DAC8411引脚兼容,可轻松从8位分辨率升级到14位和16位分辨率。该器件采用小型6引脚SC70封装。这种封装在-40℃至85℃的汽车温度范围内提供了灵活的解决方案。

商品特性

  • 符合汽车应用要求
  • 相对精度:0.25 LSB INL
  • 微功耗运行:1.8 V时为80 μA
  • 掉电模式:5 V时为0.5 μA,1.8 V时为0.1 μA
  • 宽电源电压范围:1.8 V至5.5 V
  • 上电复位至零刻度
  • 直二进制数据格式
  • 带施密特触发输入的低功耗串行接口:最高50 MHz
  • 片上输出缓冲放大器,轨到轨操作
  • SYNC中断功能
  • 微型6引脚SC70封装

应用领域

  • 便携式电池供电仪器
  • 过程控制
  • 数字增益和失调调整
  • 可编程电压和电流源

交货周期

订货83-85个工作日

购买数量

(3000个/圆盘,最小起订量 1000 个)
起订量:1000 个3000个/圆盘

总价金额:

0.00

近期成交2
