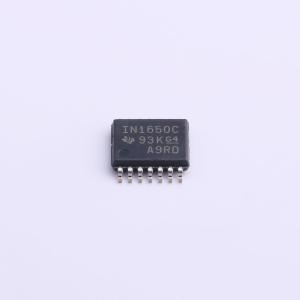

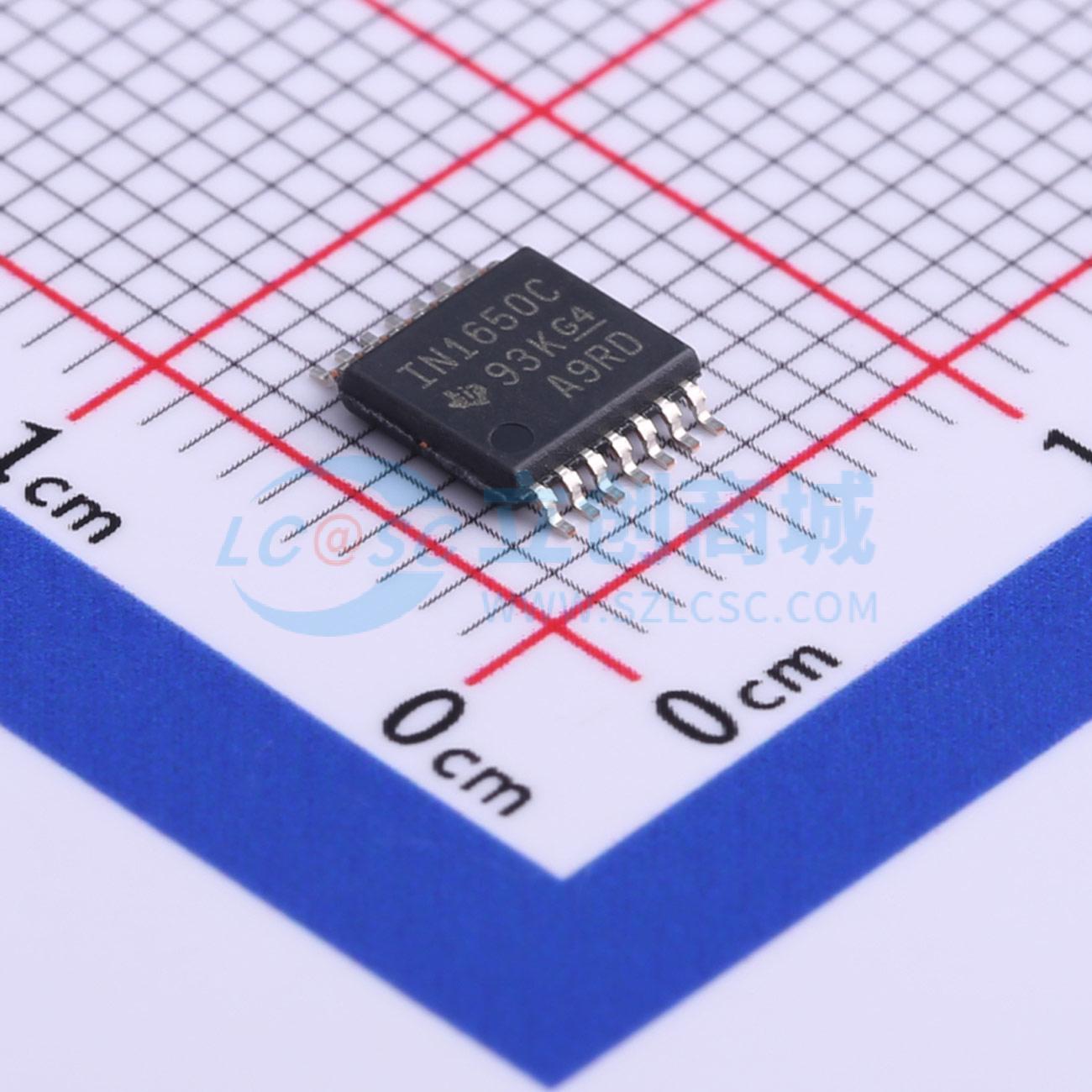

INA1650IPWR

双通道 INA1650 和单通道 INA1651（INA165x）SoundPlus 音频线路接收器可实现高达 91 dB 的共模抑制比（CMRR），同时在 1 kHz 频率、22 dBu 信号电平下保持低至 -120 dB 的超低总谐波失真加噪声（THD+N）。片上电阻的精确匹配使 INA165x 器件具备出色的 CMRR 性能。与外部元件相比，这些电阻的匹配度极高，并且不受印刷电路板（PCB）布局引入的失配影响。与其他线路接收器产品不同，INA165x 的 CMRR 经过全温度特性表征，并在生产过程中进行测试，可在各种应用中提供稳定的性能。 INA165x 器件的电源电压范围极宽，为 ±2.25 V 至 ±18 V，电源电流为 10.5 mA。除线路接收器通道外，还包含一个缓冲的电源中点参考输出，使 INA165x 可配置用于双电源或单电源应用。电源中点输出可用作信号链中其他模拟电路的偏置电压。这些器件的工作温度范围为 -40℃ 至 +125℃。

• 高共模抑制比：91 dB（典型值）
• 高输入阻抗：1 MΩ 差分
• 超低噪声：-104.7 dBu，未加权
• 超低总谐波失真加噪声：-120 dB THD+N（22 dBu，22 kHz 带宽）
• 宽带宽：2.7 MHz
• 低静态电流：6 mA（INA1651，典型值）
• 短路保护
• 集成 EMI 滤波器
• 宽电源电压范围：±2.25 V 至 ±18 V
• 采用小型 14 引脚 TSSOP 封装

• 差分音频接口
• 音频输入电路
• 线路驱动器
• 音频功率放大器
• 音频分析仪
• 高端音频和视频（A/V）接收器
