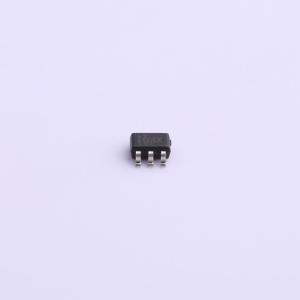

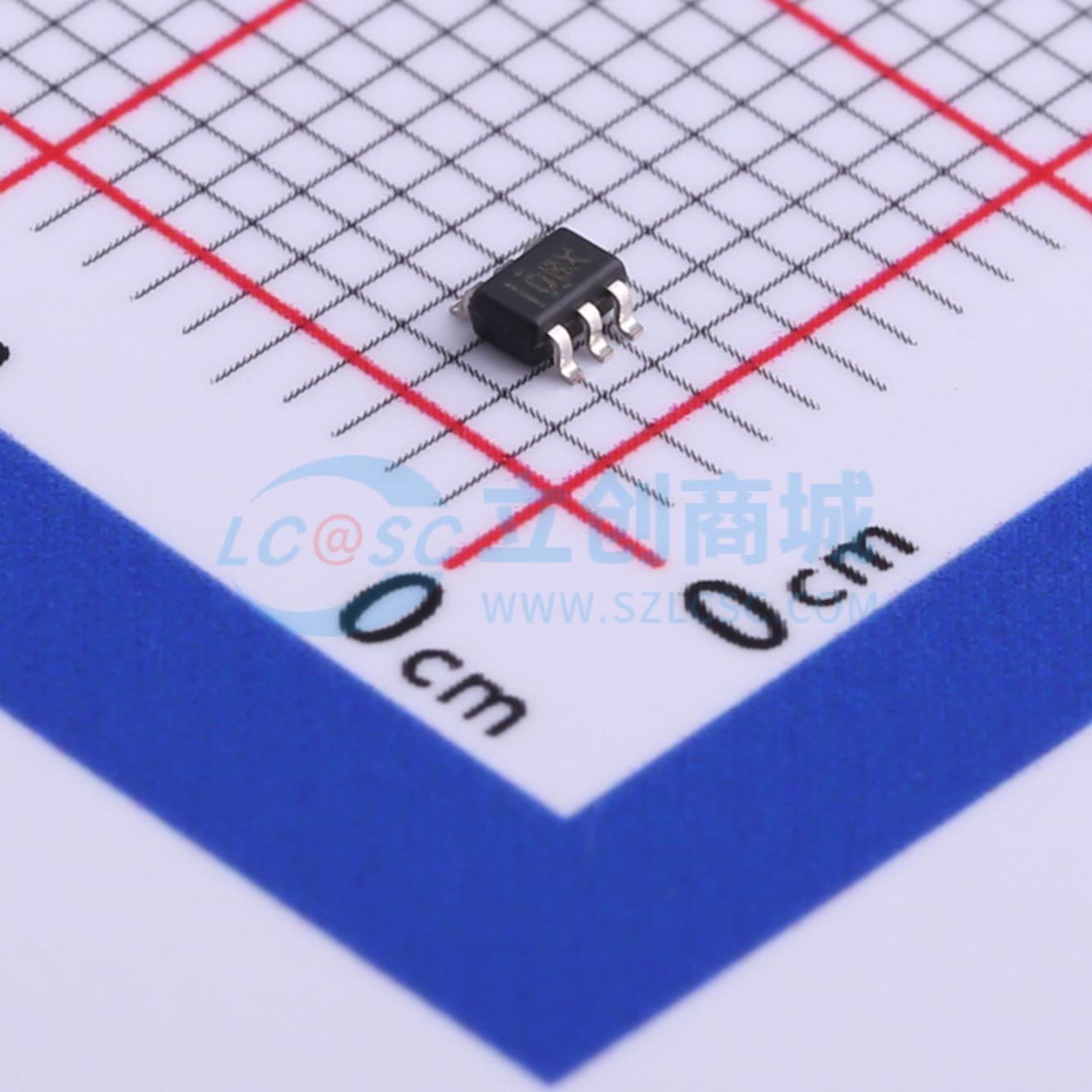

INA213AQDCKRQ1
INA213AQDCKRQ1
- 描述
- INA213-Q1 AEC-Q100、26V、双向、高精度电流检测放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA213AQDCKRQ1
- 商品编号
- C553126
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | -300mV~26V | |
| 增益 | 50V/V | |
| 带宽 | 80kHz | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | - | |
| 单电源电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 100uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 输入失调电流(Ios) | - | |
| 压摆率(SR) | 0.4V/us | |
| 共模抑制比(CMRR) | 120dB | |
| 噪声密度(eN) | - | |
| 功能特性 | 使能/关断功能；双向检测；输入滤波器；高边检测；低边检测；零漂移/自动稳零；可编程输出基准电平 |
商品概述
INA21x-Q1系列器件是电压输出型电流分流监测器（也称为电流检测放大器），能够在-0.3 V至26 V的共模电压下检测分流器上的压降，且与电源电压无关。提供五种固定增益：50 V/V、75 V/V、100 V/V、200 V/V、500 V/V和1000 V/V。该系列器件通常用于过流检测、电压反馈控制环路或作为功率监测器。零漂移架构的低失调特性使得分流器上的最大压降低至10 mV满量程时也能进行电流检测。 这些器件采用2.7 V至26 V单电源供电，最大电源电流为100 μA。器件的工作温度范围为-40°C至+125°C，采用6引脚SC70封装。
商品特性
- 符合AEC-Q100汽车应用标准：温度等级1：环境温度TA为-40°C至+125°C
- 提供功能安全相关文档，有助于功能安全系统设计
- 宽共模范围：-0.3 V至26 V
- 失调电压：±100 μV（最大值）（可实现10 mV满量程的分流压降）
- 精度：
- 增益误差：
- ±1%（全温度范围内最大值，A、B版本）
- ±0.5%（C版本）
- 失调漂移：0.5 μV/°C（最大值）
- 增益漂移：10 ppm/°C（最大值）
- 增益误差：
- INA210-Q1：200 V/V
- INA211-Q1：500 V/V
- INA212-Q1：1000 V/V
- INA213-Q1：50 V/V
- INA214-Q1：100 V/V
- INA215-Q1：75 V/V
- 静态电流：100 μA（最大值）
- 封装：6引脚SC70
应用领域
- 车身控制模块
- 阀门控制
- 电机控制
- 电子稳定控制
- 无线充电发射器
