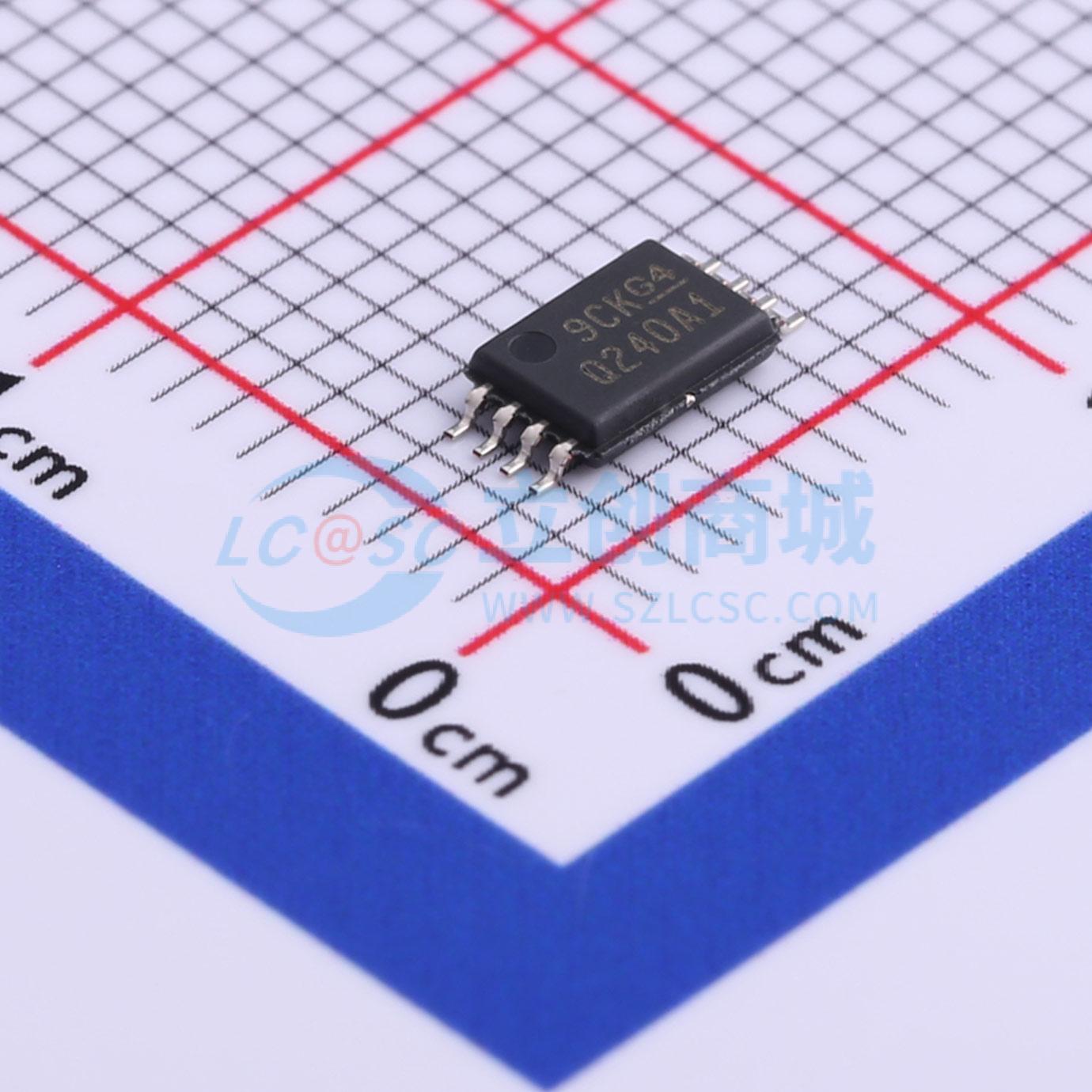

温馨提醒：图片仅供参考，商品以实物为准
INA240A1QPWRQ1
INA240A1QPWRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA240-Q1 具有增强的 PWM 抑制能力的 AEC-Q100、-4V 至 80V、双向、超精密电流检测放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA240A1QPWRQ1
- 商品编号
- C553123
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.069克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -4V~80V | |
| 增益 | 20V/V | |
| 带宽 | 400kHz | |
| 输入偏置电流(Ib) | 90uA | |
| 输入失调电压(Vos) | 5uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 差分电压 | -80V~+80V | |
| 单电源 | 2.7V~5.5V | |
| 静态电流(Iq) | 2.4mA | |
| 输入失调电压温漂(Vos TC) | 250nV/℃ | |
| 压摆率(SR) | 2V/us | |
| 共模抑制比(CMRR) | 132dB | |
| 噪声密度(eN) | 40pV/√Hz@1kHz |
商品概述
INA240-Q1器件是一款符合汽车应用标准的电压输出型电流检测放大器，具备增强的PWM抑制能力，可在-4 V至80 V的宽共模电压范围内检测分流电阻上的压降，且与电源电压无关。负共模电压使该器件能够在接地电位以下工作，适用于典型螺线管应用的反激阶段。增强的PWM抑制能力可对使用脉宽调制（PWM）信号的系统（如电机驱动器和螺线管控制系统）中的大共模瞬变（ΔV/Δt）进行高度抑制。此特性可实现精确的电流测量，且输出电压不会出现大的瞬变和相关的恢复纹波。 该器件采用2.7 V至5.5 V单电源供电，最大电源电流为2.4 mA。提供四种固定增益：20 V/V、50 V/V、100 V/V和200 V/V。零漂移架构的低失调特性使得分流电阻上的最大压降低至10 mV满量程时也能进行电流检测。1级版本的工作温度范围为-40°C至+125°C，提供8引脚TSSOP和8引脚SOIC封装。0级版本的工作温度范围为-40°C至+150°C，提供8引脚SOIC封装。
商品特性
- 符合AEC-Q100汽车应用标准
- 温度等级1：环境工作温度范围为-40°C至+125°C
- 温度等级0：环境工作温度范围为-40°C至+150°C
- 人体模型（HBM）静电放电分类等级为H2
- 带电器件模型（CDM）静电放电分类等级为C5
- 提供有助于功能安全系统设计的功能安全相关文档
- 增强的PWM抑制能力
- 出色的共模抑制比（CMRR）：直流CMRR为132 dB，50 kHz时交流CMRR为93 dB
- 宽共模电压范围：-4 V至80 V
- 精度：增益误差最大为0.20%，温度漂移最大为2.5 ppm/°C
- 失调电压：最大为±25 μV，温度漂移最大为250 nV/°C
- 可选增益：
- INA240A1-Q1：20 V/V
- INA240A2-Q1：50 V/V
- INA240A3-Q1：100 V/V
- INA240A4-Q1：200 V/V
应用领域
- 电子助力转向系统
- 稳定性和牵引力控制系统
- 电机和执行器控制
- 螺线管和阀门控制
